竖直角测量方法及经纬仪的校核VIP免费

竖直角测量方法及经纬仪的校核_第1页
1/25
竖直角测量方法及经纬仪的校核_第2页
2/25
竖直角测量方法及经纬仪的校核_第3页
3/25

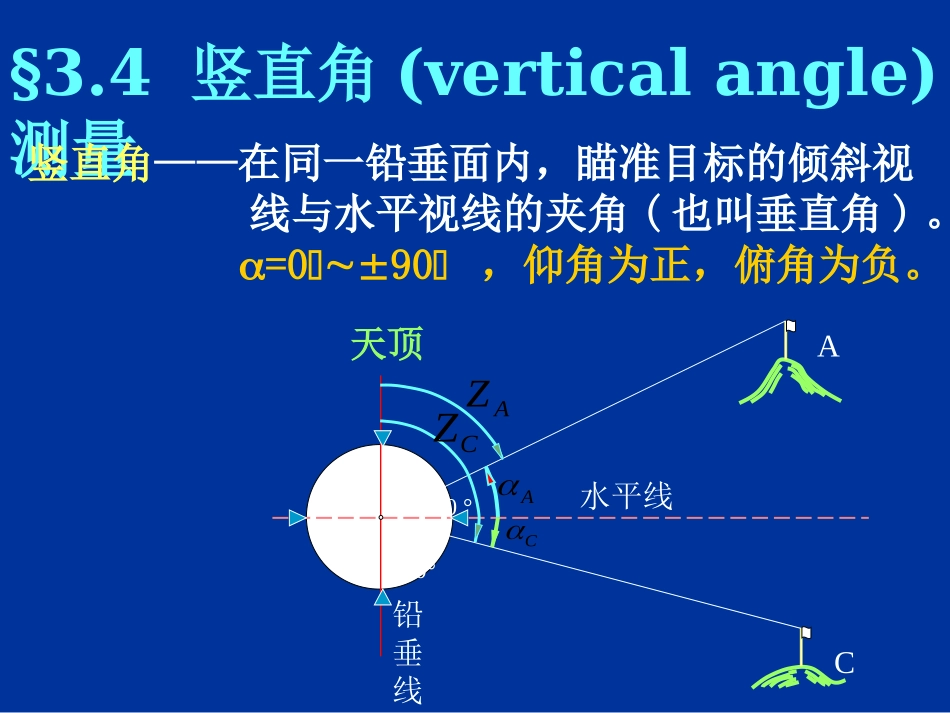

垂直角观测§3.4竖直角测量§3.5§3.5光学经纬仪的检验与校正光学经纬仪的检验与校正§3.6§3.6水平角测量误差分析水平角测量误差分析讲题:竖直角测量方法及经纬仪检校§3.4竖直角(verticalangle)测量天顶铅垂线水平线ACAZCZACB0°90°180°270°竖直角——在同一铅垂面内,瞄准目标的倾斜视线与水平视线的夹角(也叫垂直角)。=090,仰角为正,俯角为负。一、竖直度盘(verticalcircle)的构造11.包括.包括::竖盘竖盘(verticalcircle)(verticalcircle)、、竖盘指标水准管竖盘指标水准管(verticalindexbubbletube)(verticalindexbubbletube)、、及其微动螺旋。及其微动螺旋。后两部分,多采用竖盘指标自动归零补偿器后两部分,多采用竖盘指标自动归零补偿器(verticalindexcompensator)(verticalindexcompensator)来替代。来替代。22.特点:.特点:读数指标线固定不动,读数指标线固定不动,而整而整个竖盘随望远镜一起转动。个竖盘随望远镜一起转动。3、竖盘的注记形式:有顺时针与逆时针两种。((11)顺时针注记)顺时针注记180270090盘左指标线270900180盘右指标线(2)逆时针注记027018090盘左指标线270901800盘右指标线二、竖直角二、竖直角(verticalangle)(verticalangle)的计的计算公式算公式1、顺时针注记α左=90°-Lα右=R-270°故一测回竖直角α=(α左+α右)/22、逆时针注记问题:α左=?α右=?故有:α左=L-90°α右=270°-R一测回竖直角:α=(α左+α右)/2三、竖盘指标差(indexerrorofverticalcircle)11、定义、定义由于指标线偏移,当视线水平时,竖盘读数不是恰好等于由于指标线偏移,当视线水平时,竖盘读数不是恰好等于90°90°或或270°270°上,而是与上,而是与90°90°或或270°270°相差一个相差一个xx角,角,称为竖盘指标差。当偏移方向与竖盘注记增加方向一致称为竖盘指标差。当偏移方向与竖盘注记增加方向一致时,时,xx为正,反之为负。为正,反之为负。180270090x盘左(2)结论:取盘左盘右平均值,可消除指标差的影响。一般规范规定,指标差变动范围,J6≤25"、J2≤15"。2、计算公式)或左右(21)360(21xRLx(1)指标差:对于顺时针注记的:正确的竖直角α=(90°+x)-L=α左+xα=R-(270°+x)=α右-x四、竖直角的观测及记录§3.5经纬仪的检验与校正经纬仪的主要轴线:1、竖轴VV(verticalaxis)2、水准管轴LL(bubbletubeaxis)3、横轴HH(horizontalaxis)4、视准轴CC(collimationaxis)5、圆水准器轴L’L’(circlebubbleaxis)LLHHCCVVL’L’一、经纬仪轴线应满足的条件1、VV⊥LL——照准部水准管轴的检校。2、HH⊥十字丝竖丝——十字丝竖丝的检校3、HH⊥CC——视准轴的检校LLHHCCVVL’L’4.HH⊥VV——横轴的检校5.竖盘指标差应为零——指标差的检校6.光学垂线与VV重合——光学对中器的检校7.LL∥VV——圆水准器的检验与校正(次要)LLHHCCVVL’L’二、经纬仪的检验与校正二、经纬仪的检验与校正11.照准部水准管轴的检校.照准部水准管轴的检校((11)检验:)检验:用任意两脚螺旋使水准管气泡用任意两脚螺旋使水准管气泡居中,然后将照准部旋转居中,然后将照准部旋转180°180°,若气泡,若气泡偏离偏离11格,则需校正。格,则需校正。((22)校正:)校正:用脚螺旋使气泡向中央移动一用脚螺旋使气泡向中央移动一半后,再拨动水准管校正螺丝,使气泡居半后,再拨动水准管校正螺丝,使气泡居中。此时若圆水准器气泡不居中,则拨动中。此时若圆水准器气泡不居中,则拨动圆水准器校正螺丝。圆水准器校正螺丝。22.十字丝竖丝的检校.十字丝竖丝的检校((11)检验:)检验:用十字丝交点对准一目标点,用十字丝交点对准一目标点,再转动望远镜微动螺旋,看目标点是否始再转动望远镜微动螺旋,看目标点是否始终在竖丝上移动。终在竖丝上移动。((22)校正:)校正:微松十字丝的四个压环螺丝,微松十字丝的四个压环螺丝,转动十字丝环,使目标点始终在竖丝上移转动十字丝环,使目标点始终在竖丝上移动。动。33.视准轴的检校.视准轴的检校((11)检验:)检验:在平坦地面...
