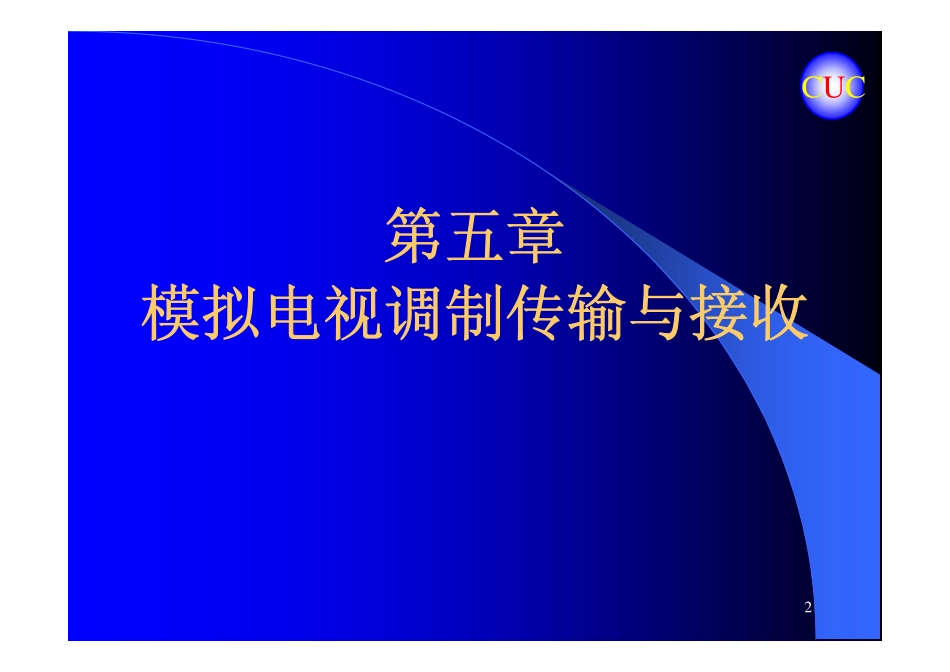

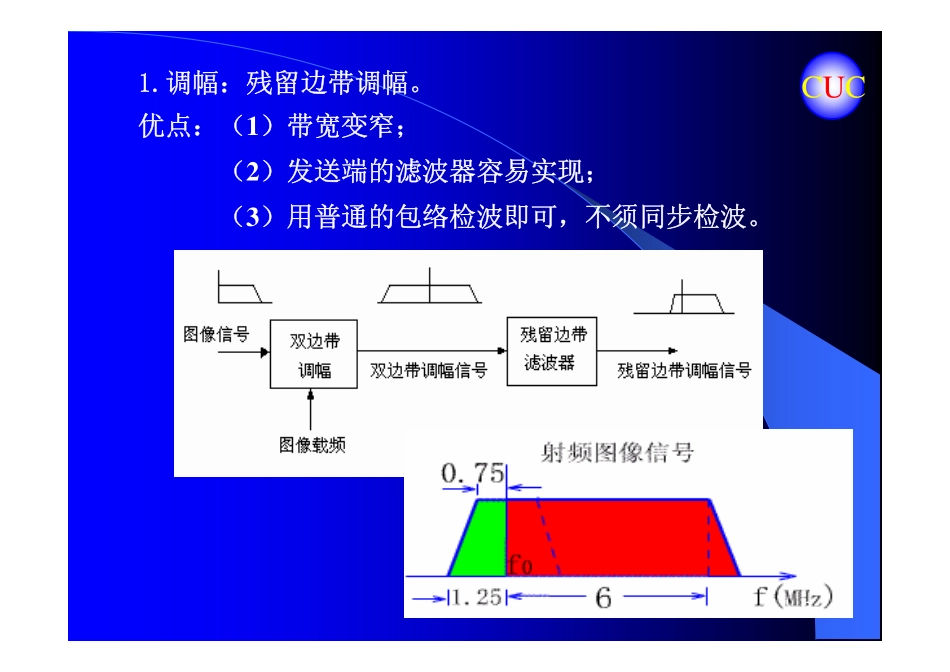

CUC电视原理复习1CUC第五章模拟电视调制传输与接收2CUC信息工程学院1.调幅：残留边带调幅。优点：（1）带宽变窄；（2）发送端的滤波器容易实现；（3）用普通的包络检波即可，不须同步检波。3CUC信息工程学院2、我国的残留边带幅频特性上边带为6MHz，下边带残留0.75MHz，为了便于残留边带滤波器的设计，下边带允许有0.5MHz的渐降过渡区（截止频率设在1.25MHz）,上边带在6.25MHz处衰减40db以上。一路已调射频信号的图像信号部分带宽为7.25MHz。在图像信号的0至0.75MHz部分，用双边带传输，而0.75至6MHz，用单边带传输。4CUC信息工程学院3.缺点：采用包络检波后，存在一定的幅频失真。4.克服幅频失真的方法：在电视接收机中，采用具有特定的幅频特性的中频图像放大电路进行补偿。5CUC信息工程学院幅度失真的补偿方法：超外差式电视接收机的工作原理中频为38MHz00cos2cos21[cos2()cos2]2iftftfftftππππ×=++6CUC信息工程学院如接收第四频道：7CUC信息工程学院5、调制极性：负极性调幅。优点：（1）发射机效率高；（2）杂波干扰影响小；（3）便于实现自动增益控制。8CUC信息工程学院6、伴音信号采用调频方式。（1）载频比图像载频高6.5MHz。（2）基带信号带宽：15KHz（3）最大频偏：±50KHz（4）调频波带宽：130kHz：伴音射频频带：6.5MHz±65kHz。9CUC10CUC信息工程学院8、电视制式黑白电视广播的制式是指许多参数的综合：扫描参数、视频带宽、射频带宽、调制极性、伴音载频和图像载频差、伴音调制方式等。用英文字母表示，我国为D/K制。D/K：黑白制式扫描行数：625/50射频带宽：8MHz视频带宽：6MHz调制极性：负极性调制残留边带宽度：1.25MHz伴音载频：6.5MHz彩色电视制式：是由黑白电视制式和彩色三基色编码方式共同组成的。我们国家采用PAL－D/K制。PAL：三基色编码时，V分量采用逐行倒相，色度副载频4.43MHz。1111CUC信息工程学院（1）高频调谐器的组成9、高频调谐器1212CUC信息工程学院（2）高频调谐器的主要作用（1）选择频道-----通频带稍大于或等于8MHz；带内特性平坦，带外幅频响应迅速衰减；（2）放大信号---通频带内的功率增益为20～25dB；（3）变换频率----将高频电视信号变为中频电视信号。我国规定：图像中频为38MHz，伴音中频为31.5MHz。1313CUC信息工程学院10、中频通道电视中频通道是对电视中频信号进行处理的公共通道。图像中频fPI＝38MHz、伴音中频faI＝31.5MHz、色度中频fsI＝33.57MHz因为它主要放大图像中频信号，所以称为图像通道。中频通道是超外差式电视接收机的重要组成部分，整机的灵敏度和选择性基本上由中频通道的性能决定。1414CUC信息工程学院（1）中频通道的作用�放大中频电视信号，抑制邻频道干扰；�检波得到彩色全电视信号及第二伴音中频信号；�产生自动增益控制电压UAGC和自动频率微调电压UAFC。1515CUC我国2频道的图像载频为57.75MHz，试求：①该频道的伴音载波频率、副载波频率；②该频道的频率范围、中心频率；③电视接收机接收该频道时的本振频率；④画出这个频道的幅频特性图。思考题16CUC第六章电视显示器原理17CUC信息工程学院181、色纯色纯：指单色（或基色）光栅的纯净程度。当红、绿、蓝枪电子束各自只轰击红、绿、蓝荧光粉时称为色纯良好。色纯不好将出现彩色混淆。18CUC信息工程学院192、会聚：三条电子束在扫描过程中，同时通过同一个荫槽孔并在孔中相交，从而轰击同一组三色荧光粉点的技术，称为会聚。会聚不好（色纯没问题），图像边缘出现基色分裂。静会聚：偏转角较小时（荧光屏中央区域）的会聚。动会聚：偏转角较大时（荧光屏边角区）的会聚。19CUC信息工程学院20白平衡：当三个基色信号电压相等时，重现的像素不出现任何彩色色调，应为黑、灰、白。33、彩色显像管的白平衡及调整、彩色显像管的白平衡及调整白平衡调节正常的图像白平衡调节不正常偏蓝色的图像白平衡调节不正常偏红色的图像20CUC信息工程学院21暗平衡：低亮度区域的白平衡。调整方法：采用三个电位器分别调整三个阴极的直流电平，使在消隐电平时，三个电子束都刚刚截止，实现暗平衡。暗平衡调整暗平衡调整21CUC信息工程学院22亮平衡:高亮度区域的白平衡。...
