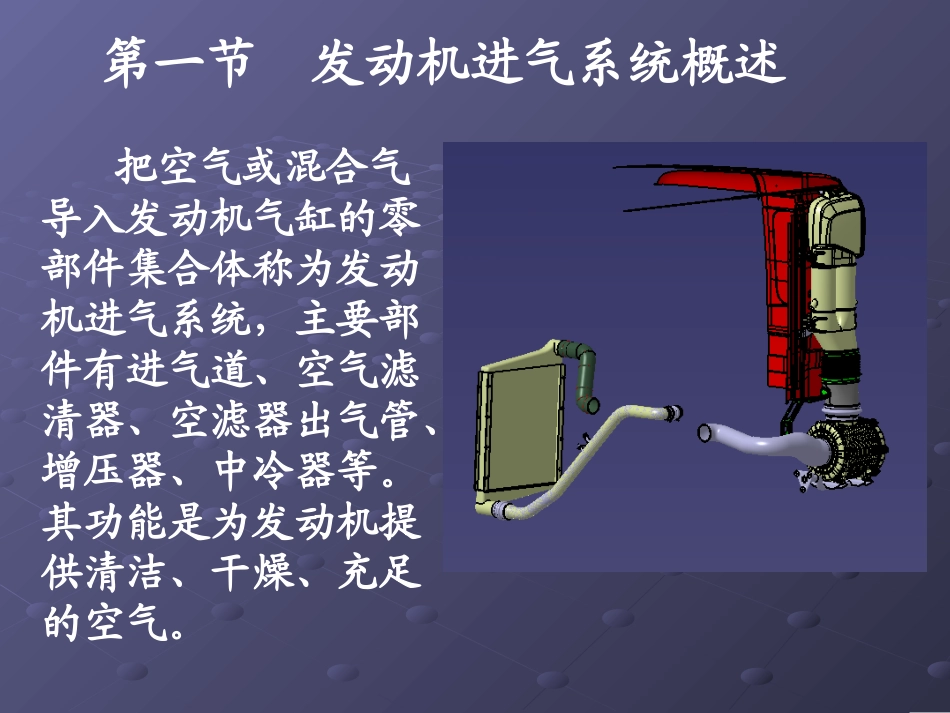

进气系统匹配设计张杰峰张杰峰2010.8.222010.8.22目录目录一、发动机进气系统的概述二、进气系统匹配设计要求三、空滤器的匹配原则和布置要求四、中冷器的匹配要求把空气或混合气导入发动机气缸的零部件集合体称为发动机进气系统，主要部件有进气道、空气滤清器、空滤器出气管、增压器、中冷器等。其功能是为发动机提供清洁、干燥、充足的空气。第一节发动机进气系统概述发动机是汽车的心脏，而进气系统则是发动机的动脉。进气系统的布置、安装直接影响到发动机功能的发挥、工作的稳定性、可靠性、环保性，甚至大大缩短发动机的寿命。统计表明，发动机的早期磨损、烟大、油耗高、无力等故障，绝大多数情况与进气系统设计布置不合理有关，所占比例在85%以上。通常，进气道和连接管路截面积越大，弯曲越少，管壁越光滑，以及空气滤清器额定流量越大，中冷器冷却能力越强，则整个进气系统性能就能越好，发动机性能也越好。1.进气口位置应设置在少尘防雨和防水，以及吸不到热空气的地方，进气口应设计的没有锐弯和急剧的面积改变。2.标定工况下进气阻力≤4kPa（管路0.5kPa，空滤器3.5kPa）。3.空气滤清器前应进行防水设计或安装适当的除湿系统。4.管路应能承受足够的真空而不塌瘪(9.8KPa下保持3min,外形尺寸变化率小于5%)。5.系统管路不与其它部件磕碰，较长的管子应有支撑。第二节进气系统匹配设计要求一、选择空气滤清器的基本原则空气滤清器的额定空气流量必须大于发动机在额定功率下的空气流量，即发动机的最大进气量。同时，在安装空间允许的前提下，适当采用大容量和大流量的空气滤清器是必须的，这有助于减小空气滤清器的阻力，增大储尘能力和延长保养周期。第三节空滤器匹配原则和匹配要求二、空气滤清器分类单级干式滤清器，单级干式滤清器，通常用于路况比较通常用于路况比较好的公路车辆，包好的公路车辆，包括载货车、牵引车括载货车、牵引车等。全寿命滤清效等。全寿命滤清效率不低于率不低于99.9%99.9%，，进气阻力进气阻力2.5KPa.2.5KPa.普通空滤沙漠空气滤清器为沙漠空气滤清器为二级过滤，第一级为二级过滤，第一级为离心式，第二级是纸离心式，第二级是纸质滤芯。沙漠空气滤质滤芯。沙漠空气滤清器通常用于路况比清器通常用于路况比较差的牵引车和自卸较差的牵引车和自卸车。大运车型有：车。大运车型有：DDYX3250YX3250、、DYX3253DYX3253、、DYX3310DYX3310等车型等车型..沙漠空气滤清器总成复合式油浴式空滤器总成主要用复合式油浴式空滤器总成主要用于路况比较差的矿用自卸车上。空于路况比较差的矿用自卸车上。空气从进气口气从进气口11通过进气道通过进气道22到达油到达油面面3;3;由于空气的流动使油面上升到由于空气的流动使油面上升到一级滤网一级滤网44，经过旋流叶片，经过旋流叶片55使油、使油、气、灰尘的雾化物继续上升到二级气、灰尘的雾化物继续上升到二级过滤网过滤网66，到达气体通过腔，到达气体通过腔7,7,此气此气体的清洁度为体的清洁度为93%(93%(利用机油有粘利用机油有粘抚灰尘的功能抚灰尘的功能););再往上是滤清器的再往上是滤清器的滤纸滤纸88，经过安全滤芯，经过安全滤芯99，从滤清，从滤清器的出气口进入发动机的气体清洁器的出气口进入发动机的气体清洁度为度为99.6%99.6%，因此油浴式滤清器使，因此油浴式滤清器使空气更清洁。空气更清洁。图中图中::11进气口进气口22进气道进气道33油面油面44一级过滤网一级过滤网55旋流叶片旋流叶片66二级过滤网二级过滤网77空气通过腔空气通过腔88滤纸滤纸99安全滤芯安全滤芯1100出气口出气口复合式油浴式空气滤清器总成三、空滤器流量的计算下面以DYX4250车型空滤器流量匹配进行计算说明空气滤清器流量选择需根据发动机功率的大小，额定转速时对空气量的需要，确定合适的空滤器额定空气流量。空滤器额定空气体积流量计算公式：Q=P*g*α*A/(1000*γ)式中：Q----------额定空气体积流量，m3/h；P-----------发动机额定功率，kW；g-----------发动机额定功率时的燃油消耗率，g/kW.h（约215g/kW.h）；α-------额定功率时过量空气系数（增压发动机取2.1）；A---------燃烧1kg燃油所需的理论空气量，kg...
