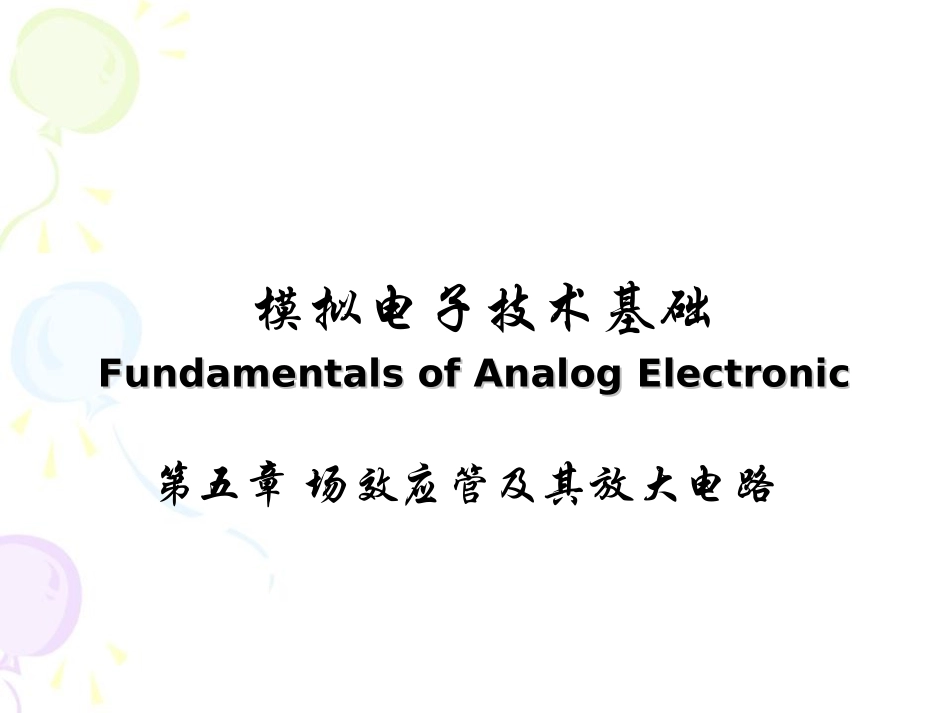

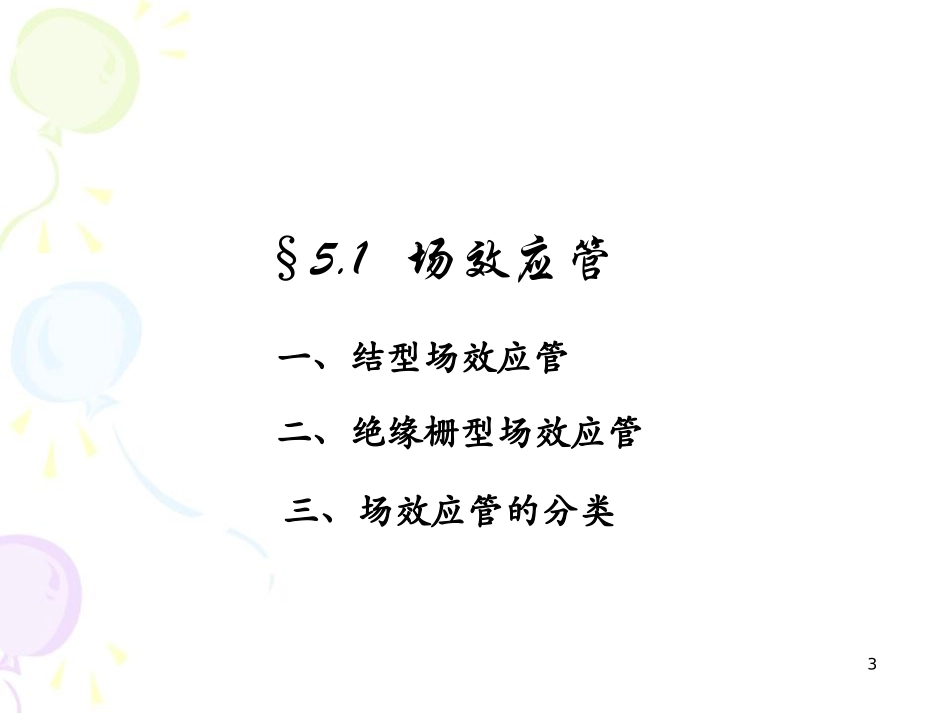

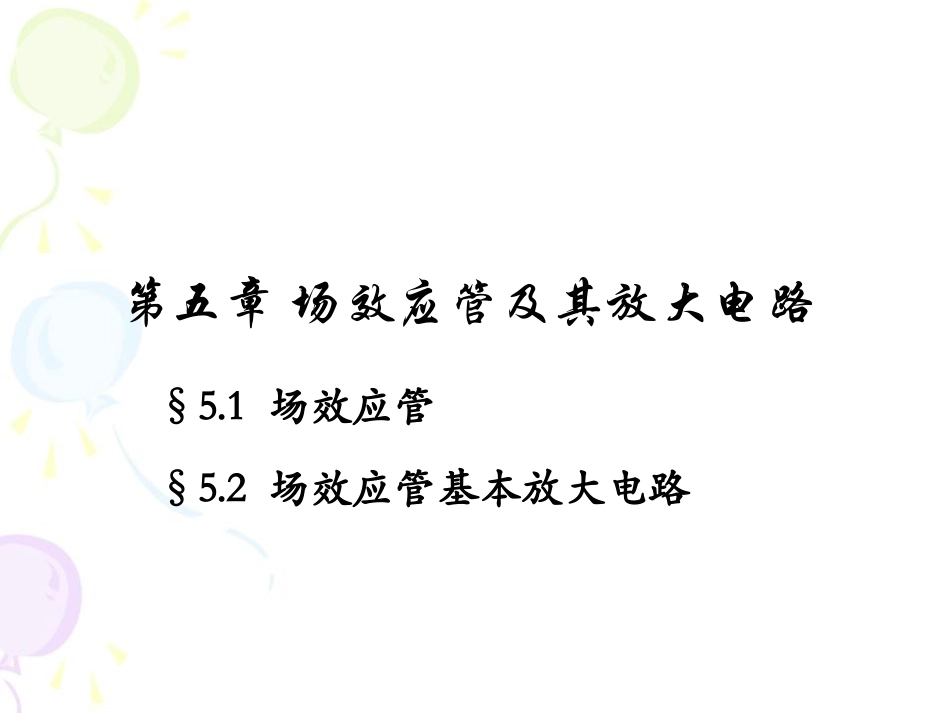

模拟电子技术基础FundamentalsofAnalogElectronicFundamentalsofAnalogElectronic第五章场效应管及其放大电路第五章场效应管及其放大电路§5.1场效应管§5.2场效应管基本放大电路§5.1场效应管一、结型场效应管二、绝缘栅型场效应管三、场效应管的分类3一、结型场效应管（以N沟道为例）场效应管有三个极：源极（s）、栅极（g）、漏极（d），对应于晶体管的e、b、c；有三个工作区域：截止区、恒流区、可变电阻区，对应于晶体管的截止区、放大区、饱和区。符号结构示意图栅极漏极源极导电沟道单极型管∶噪声小、抗辐射能力强、低电压工作1.结构42.工作原理（1）栅-源电压对导电沟道宽度的控制作用沟道最宽沟道变窄沟道消失称为夹断uGS可以控制导电沟道的宽度。为什么g-s必须加负电压？UGS（off）5（2）漏-源电压对漏极电流的影响uGS＞UGS（off）且不变，VDD增大，iD增大。预夹断uGD＝UGS（off）VDD的增大，几乎全部用来克服沟道的电阻，iD几乎不变，进入恒流区，iD几乎仅仅决定于uGS。场效应管工作在恒流区的条件是什么？uGD>UGS（off）uGD
