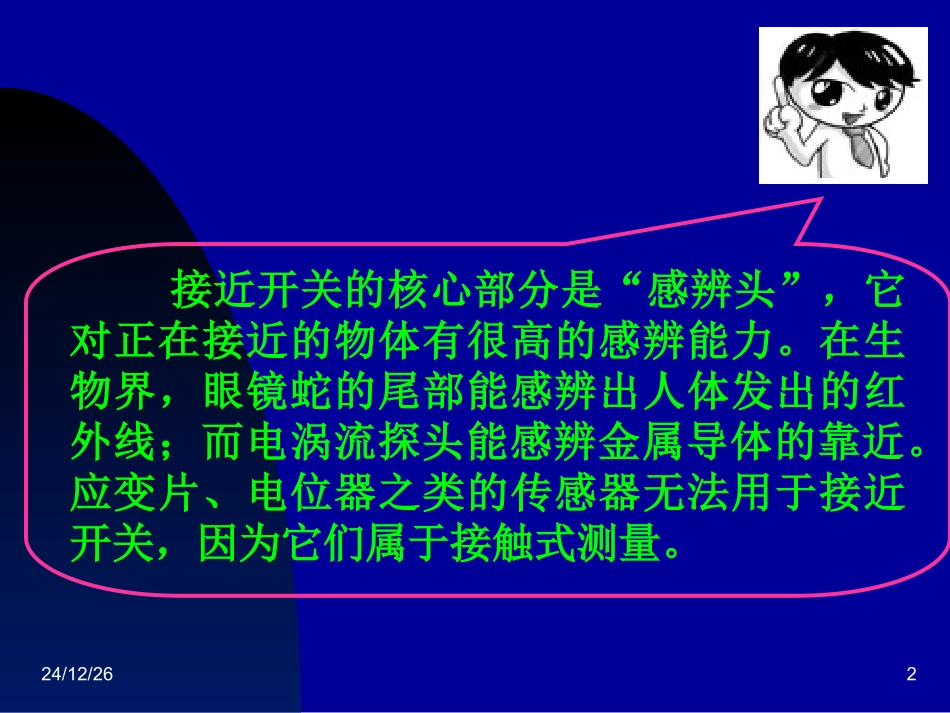

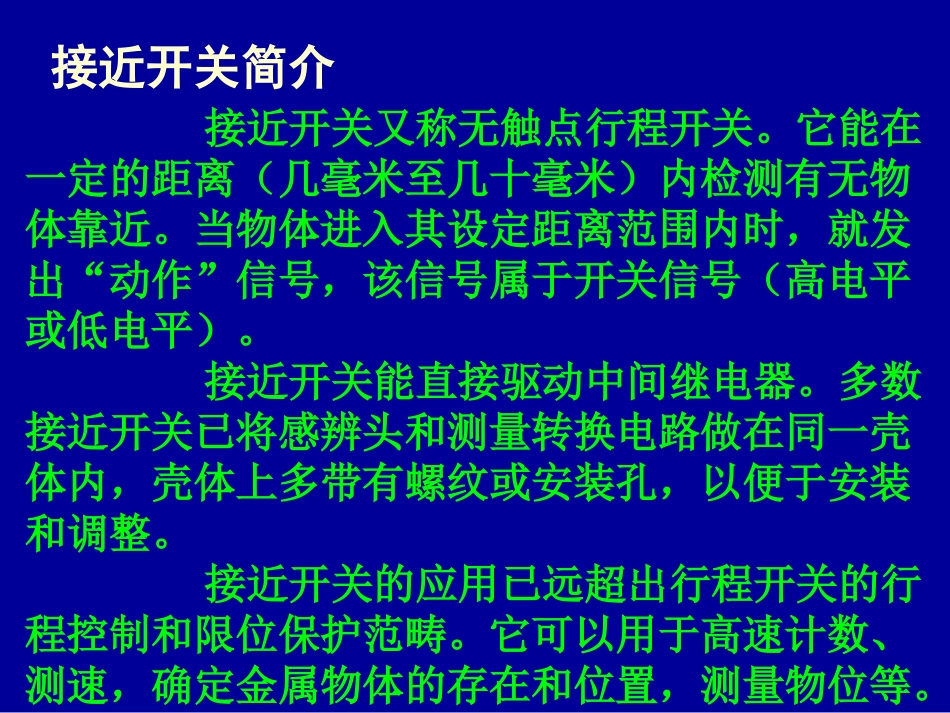

接近开关简介接近开关又称无触点行程开关。它能在一定的距离(几毫米至几十毫米)内检测有无物体靠近。当物体进入其设定距离范围内时,就发出“动作”信号,该信号属于开关信号(高电平或低电平)。接近开关能直接驱动中间继电器。多数接近开关已将感辨头和测量转换电路做在同一壳体内,壳体上多带有螺纹或安装孔,以便于安装和调整。接近开关的应用已远超出行程开关的行程控制和限位保护范畴。它可以用于高速计数、测速,确定金属物体的存在和位置,测量物位等。24/12/262接近开关的核心部分是“感辨头”,它对正在接近的物体有很高的感辨能力。在生物界,眼镜蛇的尾部能感辨出人体发出的红外线;而电涡流探头能感辨金属导体的靠近。应变片、电位器之类的传感器无法用于接近开关,因为它们属于接触式测量。24/12/263接近开关外形24/12/264接近开关外形24/12/265接近开关外形(续)一、常用的接近开关分类常用的接近开关有电涡流式(以下简称电感接近开关)、电容式、磁性干簧开关、霍尔式、光电式、微波式、超声波式等。二、接近开关的特点接近开关与被测物不接触、不会产生机械磨损和疲劳损伤、工作寿命长、响应快、无触点、无火花、无噪声、防潮、防尘、防爆性能较好、体积小、安装、调整方便;缺点是触点容量较小、输出短路时易烧毁。24/12/268三.接近开关的主要性能指标:额定动作距离、工作距离、动作滞差、重复定位精度(重复性)、动作频率等。四、电涡流接近开关(即:电感接近开关)的工作原理电感接近开关由LC高频振荡器和放大处理电路组成,金属物体在接近辨头时,表面产生涡流。这个涡流反作用于接近开关,使接近开关振荡能力衰减,内部电路的参数发生变化,由此识别出有无金属物体接近,进而控制开关的通或断。这种接近开关所能检测的物体必须是导电性能良好的金属物体。24/12/2610五、电涡流接近开关原理框图24/12/2611六、常见接近开关的型号说明(摘自浙江·洞头开关厂资料)七、接近开关的术语解释(1)1.动作(检测)距离:被测体按一定方式移动时,从基准位置(接近开关的感应表面)到开关动作时测得的基准位置到检测面的空间距离的标称值。2.设定距离:指整定距离,一般为额定动作距离的0.8倍,以保证工作可靠。3.复位距离:接近开关动作后,又再次复位时的与被测物的距离,它略大于动作距离。4.回差值:动作距离与复位距离之间的绝对值。回差值越大,对外界的干扰以及被测物的抖动等的抗干扰能力就越强。24/12/2613接近开关的检测距离与回差接近开关的术语解释(2)标准检测体:可与现场被检金属作比较的标准金属检测体。标准检测体通常为正方形的A3钢,厚度为1mm,所采用的边长是接近开关检测面直径的2.5倍。不同材料的金属检测物对电涡流接近开关动作距离的影响(以Fe为参考金属)对于非磁性材料,被测体的电导率越高,则灵敏度越高;被测体是磁性材料时,其磁导率将影响电涡流线圈的感抗,其磁滞损耗还将影响电涡流线圈的Q值。磁滞损耗大时,其灵敏度通常较高。接近开关的术语解释(3)接近开关的安装方式:分齐平式和非齐平式。齐平式(又称埋入型)的接近开关表面可与被安装的金属物件形成同一表面,不易被碰坏,但灵敏度较低;非齐平式(非埋入安装型)的接近开关则需要把感应头露出一定高度,否则将降低灵敏度。24/12/2617接近开关的安装方式齐平式安装非齐平式安装接近开关的术语解释(4)响应频率f:按规定,在1秒的时间间隔内,接近开关动作循环的最大次数,重复频率大于该值时,接近开关无反应。响应时间t:接近开关检测到物体时刻到接近开关出现电平状态翻转的时间之差。可用公式换算:t=1/f24/12/2619响应频率及响应时间示意图接近开关的术语解释(5)输出状态:常开/常闭型接近开关当无检测物体时,对常开型接近开关而言,由于接近开关内部的输出三极管截止,所接的负载不工作(失电);当检测到物体时,内部的输出级三极管导通,负载得电工作。对常闭型接近开关而言,当未检测到物体时,三极管反而处于导通状态,负载得电工作;反之则负载失电。接近开关的术语解释(6)常用的输出形式有:NPN二线,NPN三线,NPN四线,PNP二线,PNP三线,PNP四...
