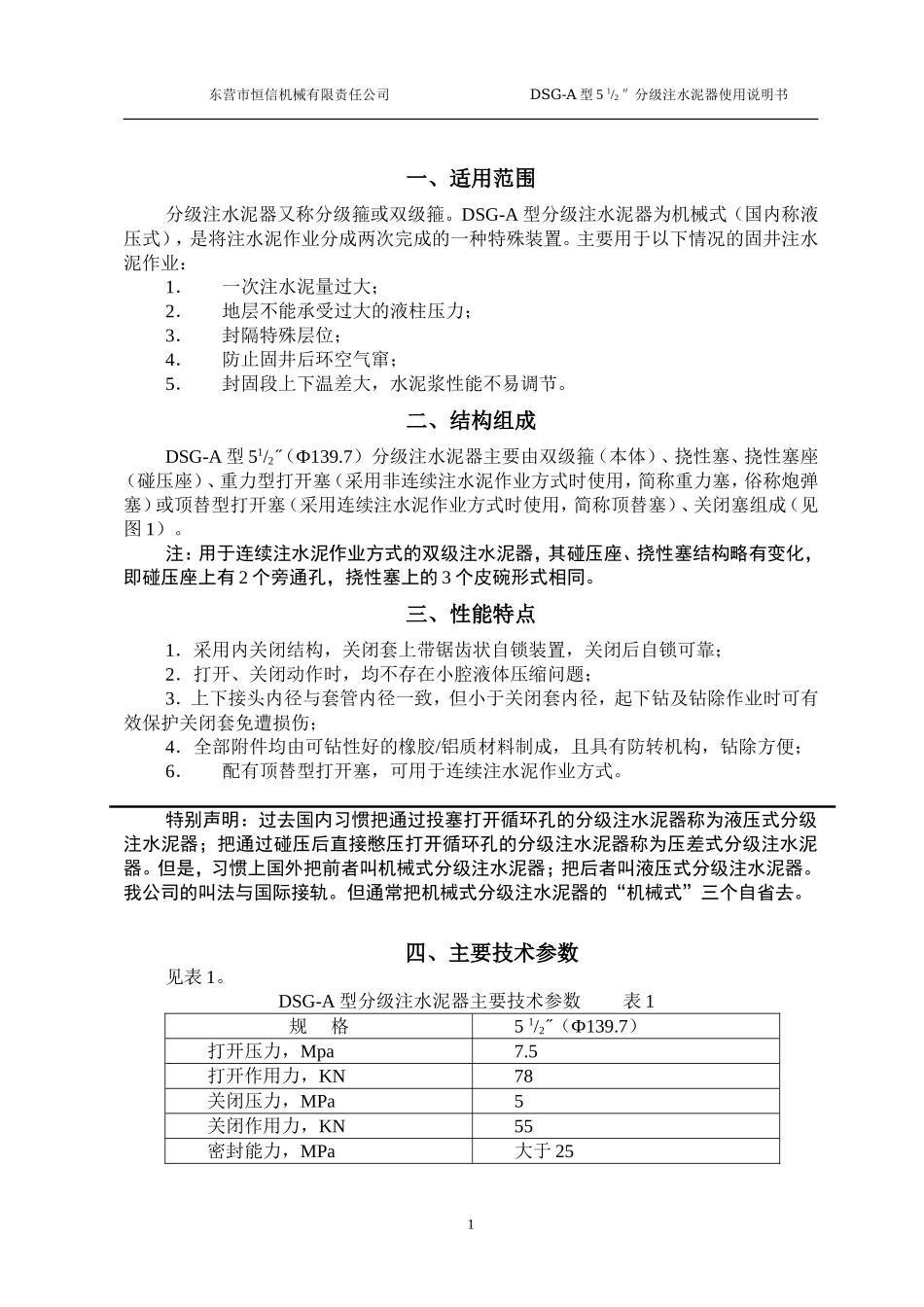

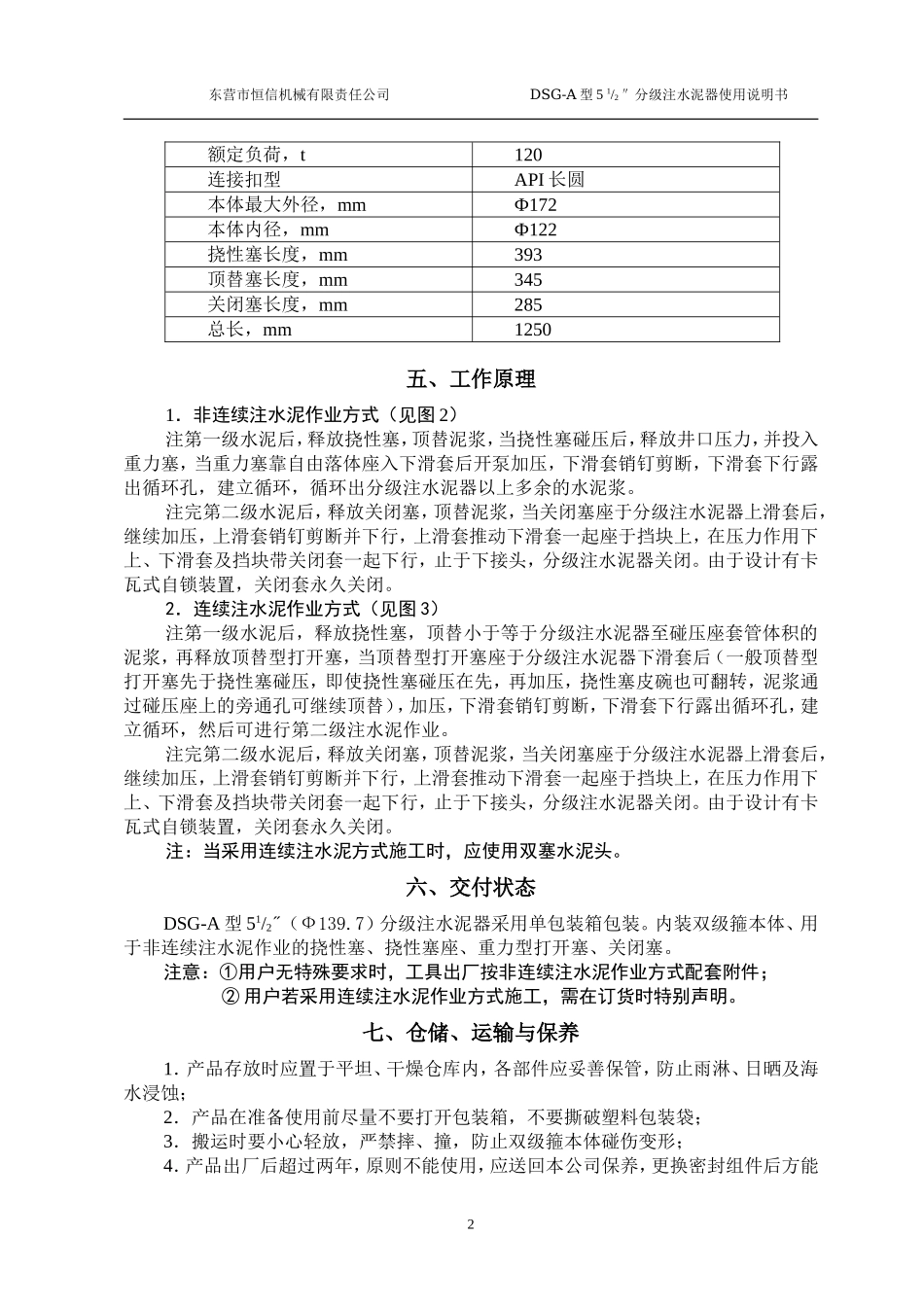

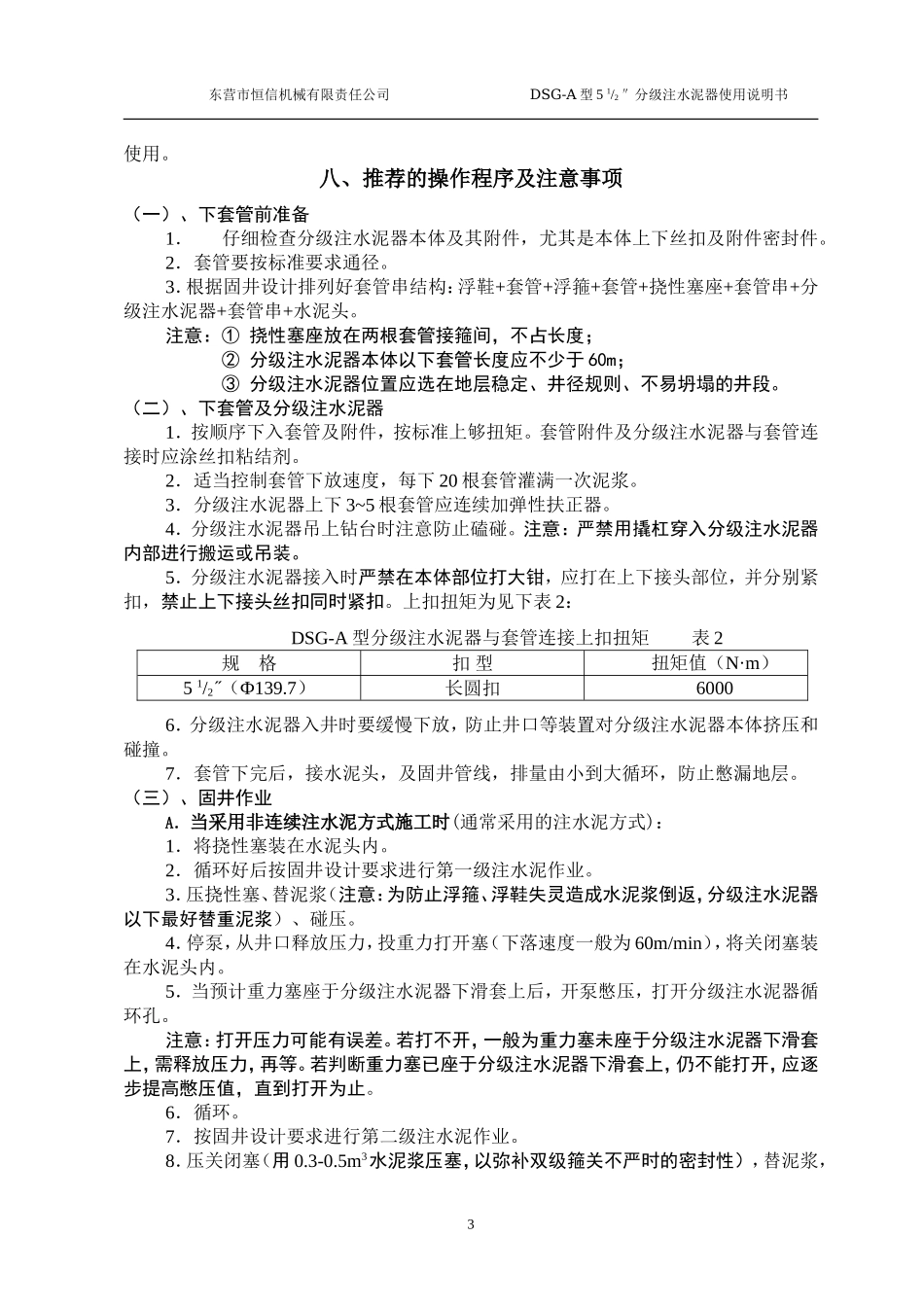

东营市恒信机械有限责任公司DSG-A型51/2″分级注水泥器使用说明书一、适用范围分级注水泥器又称分级箍或双级箍。DSG-A型分级注水泥器为机械式（国内称液压式），是将注水泥作业分成两次完成的一种特殊装置。主要用于以下情况的固井注水泥作业：1．一次注水泥量过大；2．地层不能承受过大的液柱压力；3．封隔特殊层位；4．防止固井后环空气窜；5．封固段上下温差大，水泥浆性能不易调节。二、结构组成DSG-A型51/2˝（Ф139.7）分级注水泥器主要由双级箍（本体）、挠性塞、挠性塞座（碰压座）、重力型打开塞（采用非连续注水泥作业方式时使用，简称重力塞，俗称炮弹塞）或顶替型打开塞（采用连续注水泥作业方式时使用，简称顶替塞）、关闭塞组成（见图1）。注：用于连续注水泥作业方式的双级注水泥器，其碰压座、挠性塞结构略有变化，即碰压座上有2个旁通孔，挠性塞上的3个皮碗形式相同。三、性能特点1．采用内关闭结构，关闭套上带锯齿状自锁装置，关闭后自锁可靠；2．打开、关闭动作时，均不存在小腔液体压缩问题；3．上下接头内径与套管内径一致，但小于关闭套内径，起下钻及钻除作业时可有效保护关闭套免遭损伤；4．全部附件均由可钻性好的橡胶/铝质材料制成，且具有防转机构，钻除方便；6．配有顶替型打开塞，可用于连续注水泥作业方式。特别声明：过去国内习惯把通过投塞打开循环孔的分级注水泥器称为液压式分级注水泥器；把通过碰压后直接憋压打开循环孔的分级注水泥器称为压差式分级注水泥器。但是，习惯上国外把前者叫机械式分级注水泥器；把后者叫液压式分级注水泥器。我公司的叫法与国际接轨。但通常把机械式分级注水泥器的“机械式”三个自省去。四、主要技术参数见表1。DSG-A型分级注水泥器主要技术参数表1规格51/2˝（Ф139.7）打开压力，Mpa7.5打开作用力，KN78关闭压力，MPa5关闭作用力，KN55密封能力，MPa大于251东营市恒信机械有限责任公司DSG-A型51/2″分级注水泥器使用说明书额定负荷，t120连接扣型API长圆本体最大外径，mmФ172本体内径，mmФ122挠性塞长度，mm393顶替塞长度，mm345关闭塞长度，mm285总长，mm1250五、工作原理1．非连续注水泥作业方式（见图2）注第一级水泥后，释放挠性塞，顶替泥浆，当挠性塞碰压后，释放井口压力，并投入重力塞，当重力塞靠自由落体座入下滑套后开泵加压，下滑套销钉剪断，下滑套下行露出循环孔，建立循环，循环出分级注水泥器以上多余的水泥浆。注完第二级水泥后，释放关闭塞，顶替泥浆，当关闭塞座于分级注水泥器上滑套后，继续加压，上滑套销钉剪断并下行，上滑套推动下滑套一起座于挡块上，在压力作用下上、下滑套及挡块带关闭套一起下行，止于下接头，分级注水泥器关闭。由于设计有卡瓦式自锁装置，关闭套永久关闭。2．连续注水泥作业方式（见图3）注第一级水泥后，释放挠性塞，顶替小于等于分级注水泥器至碰压座套管体积的泥浆，再释放顶替型打开塞，当顶替型打开塞座于分级注水泥器下滑套后（一般顶替型打开塞先于挠性塞碰压，即使挠性塞碰压在先，再加压，挠性塞皮碗也可翻转，泥浆通过碰压座上的旁通孔可继续顶替），加压，下滑套销钉剪断，下滑套下行露出循环孔，建立循环，然后可进行第二级注水泥作业。注完第二级水泥后，释放关闭塞，顶替泥浆，当关闭塞座于分级注水泥器上滑套后，继续加压，上滑套销钉剪断并下行，上滑套推动下滑套一起座于挡块上，在压力作用下上、下滑套及挡块带关闭套一起下行，止于下接头，分级注水泥器关闭。由于设计有卡瓦式自锁装置，关闭套永久关闭。注：当采用连续注水泥方式施工时，应使用双塞水泥头。六、交付状态DSG-A型51/2˝（Ф139.7）分级注水泥器采用单包装箱包装。内装双级箍本体、用于非连续注水泥作业的挠性塞、挠性塞座、重力型打开塞、关闭塞。注意：①用户无特殊要求时，工具出厂按非连续注水泥作业方式配套附件；②用户若采用连续注水泥作业方式施工，需在订货时特别声明。七、仓储、运输与保养1．产品存放时应置于平坦、干燥仓库内，各部件应妥善保管，防止雨淋、日晒及海水浸蚀；2．产品在准备使用前尽量不要打开包装箱，不要撕破塑料包装袋；3．搬运时要小心轻放，...
