图解心室不同部位起搏心电图VIP免费

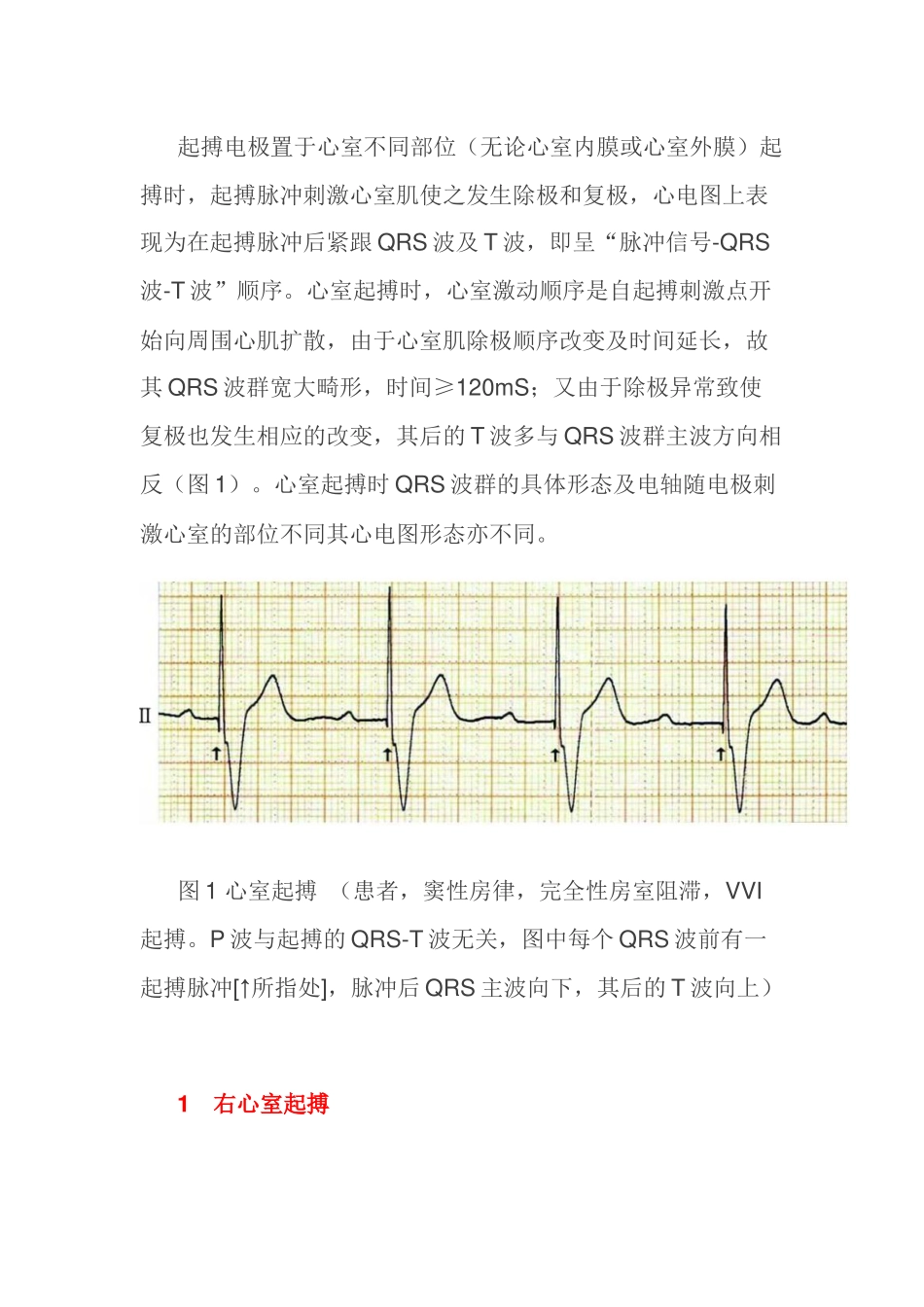

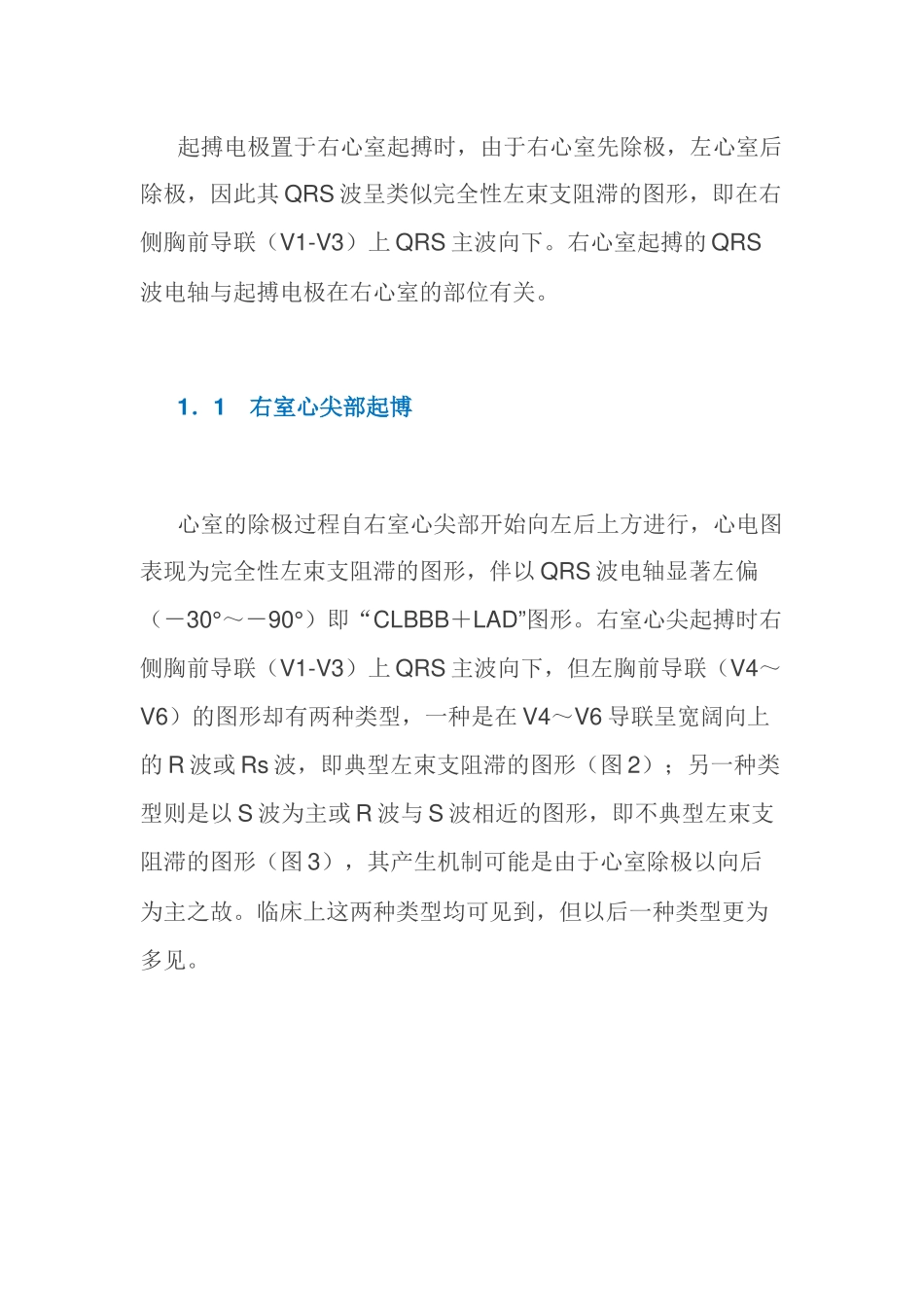

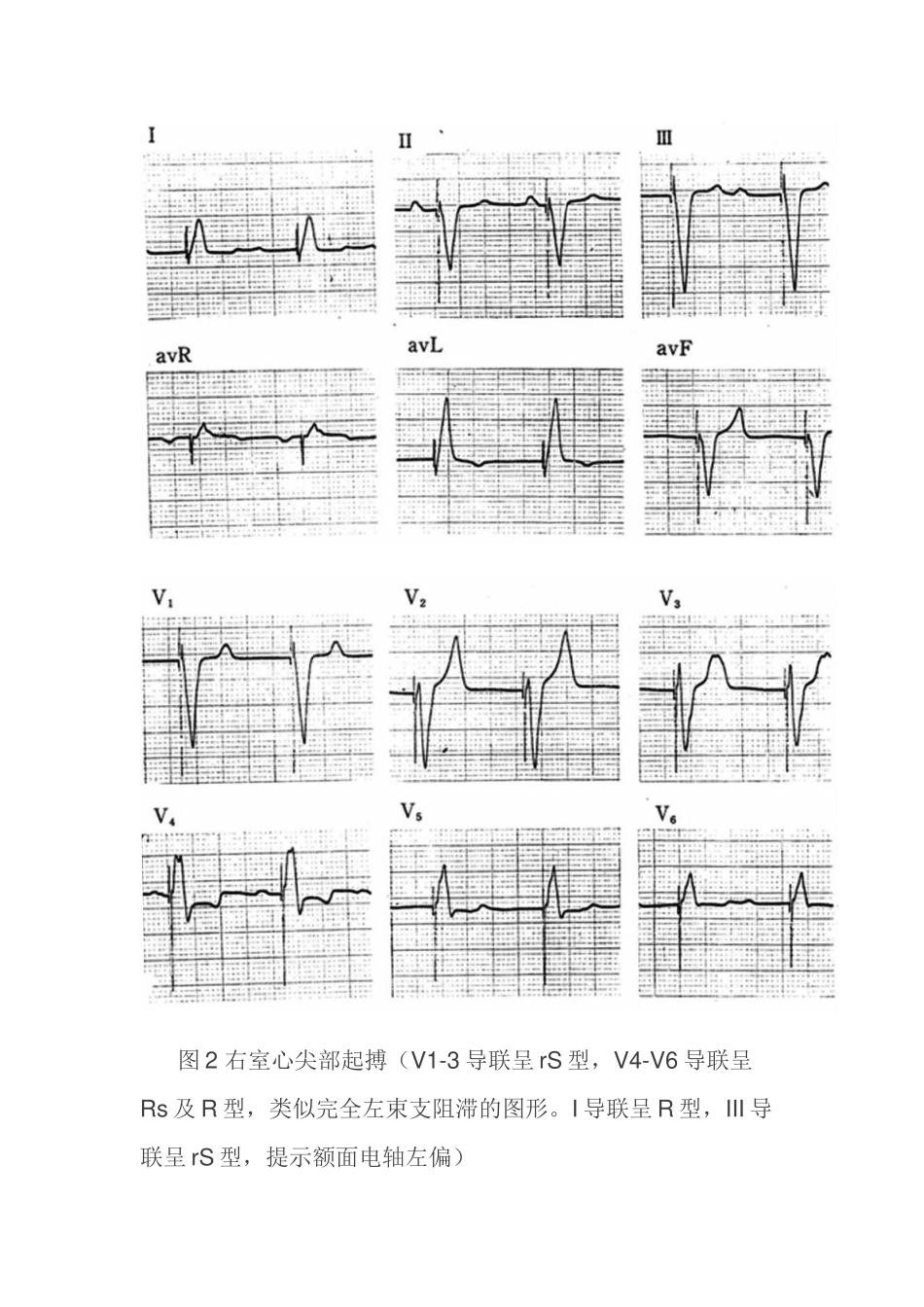

起搏电极置于心室不同部位（无论心室内膜或心室外膜）起搏时，起搏脉冲刺激心室肌使之发生除极和复极，心电图上表现为在起搏脉冲后紧跟QRS波及T波，即呈“脉冲信号-QRS波-T波”顺序。心室起搏时，心室激动顺序是自起搏刺激点开始向周围心肌扩散，由于心室肌除极顺序改变及时间延长，故其QRS波群宽大畸形，时间≥120mS；又由于除极异常致使复极也发生相应的改变，其后的T波多与QRS波群主波方向相反（图1）。心室起搏时QRS波群的具体形态及电轴随电极刺激心室的部位不同其心电图形态亦不同。图1心室起搏（患者，窦性房律，完全性房室阻滞，VVI起搏。P波与起搏的QRS-T波无关，图中每个QRS波前有一起搏脉冲[↑所指处]，脉冲后QRS主波向下，其后的T波向上）1右心室起搏起搏电极置于右心室起搏时，由于右心室先除极，左心室后除极，因此其QRS波呈类似完全性左束支阻滞的图形，即在右侧胸前导联（V1-V3）上QRS主波向下。右心室起搏的QRS波电轴与起搏电极在右心室的部位有关。1．1右室心尖部起博心室的除极过程自右室心尖部开始向左后上方进行，心电图表现为完全性左束支阻滞的图形，伴以QRS波电轴显著左偏（－30°～－90°）即“CLBBB＋LAD”图形。右室心尖起搏时右侧胸前导联（V1-V3）上QRS主波向下，但左胸前导联（V4～V6）的图形却有两种类型，一种是在V4～V6导联呈宽阔向上的R波或Rs波，即典型左束支阻滞的图形（图2）；另一种类型则是以S波为主或R波与S波相近的图形，即不典型左束支阻滞的图形（图3），其产生机制可能是由于心室除极以向后为主之故。临床上这两种类型均可见到，但以后一种类型更为多见。图2右室心尖部起搏（V1-3导联呈rS型，V4-V6导联呈Rs及R型，类似完全左束支阻滞的图形。I导联呈R型，III导联呈rS型，提示额面电轴左偏）图3右室心尖部起搏（V1、V2导联呈QS型，V3-6导联均呈rS型,为不典型完全左束支阻滞的图形。I导联呈R型，III导联呈rS型，提示额面电轴左偏）1．2右心室流出道起搏起搏电极位于右心室流出道时，心室除极顺序仍是右室先除极，左室后除极。胸导联心电图仍呈完全性左束支阻滞图形，但其电轴不偏，这是因为右心室流出道起搏时，心室除极总方向从上向下，故额面电轴垂直向下，心电图表现为Ⅱ、Ⅲ及aVF导联呈R波。起搏电极位于室间隔中上部时，心室除极方向指向左下方或正下方，Ⅰ导联为低小R波（图4）；当起搏电极位于室间隔上部即右心室流出道终末部（肺动脉瓣下）时，心室的除极方向便是自上向下或略偏右，故心电轴垂直向下或右偏，Ⅰ导联为rS或QS波（图5）。胸前导联仍为完全性左束支阻滞的图形。图4右室流出道室间隔中上部起搏（患者持续性心房颤动5年，因心室率缓慢置入VVIR起搏器，螺旋电极固定于右室流出道室间隔中上部。双极起搏，输出3.5V/0.4ms，低限频率60/min。本图无P波，可见f波，起搏脉冲较小，脉冲后QRS波在V1导联呈QS型，V2与V3导联呈rS型，V4导联呈RS型，V5与V6导联为R波，II、III及aVF导联呈R波，Ⅰ导联呈rsr'，即“M”型小错综波，电轴垂直向下）图5右室流出道室间隔上部起搏(患者持续性心房颤动6年，因心室率缓慢置入VVIR起搏器。心室为主动电极，固定于右室流出道末端间隔部。输出3.5V/0.4ms，开启频率适应功能。本图无P波，f波不清，起搏脉冲明显，脉冲后QRS在V1导联系R波，V2与V4导联呈rS型，Vs与V6导联为RS波，II、III及aVF导联呈R波，I导联呈QS型，QRS额面电轴100°）1．3右心室流入道起搏电极位于右心室流入道时，心室除极指向左下方，胸导常呈典型左束支阻滞的图形，但心电轴不偏。1．4希氏束旁或希氏束起搏电极位于希氏束时，起搏脉冲通过希氏束下传，心室除极顺序与正常相同，故QRS波群呈室上性。在实际工作中很难真正起搏希氏束。希氏束旁起搏时，起搏脉冲激动室间隔心肌然后沿室间隔心肌向下并向两侧扩展。由于激动是通过心肌传导的，故QRS时间及形态较室上性为宽，但较心尖及游离壁起搏为窄，即介于室上性与室性之间。2左心室起搏左心室起搏时，多将起搏电极经冠状静脉系统起搏心外膜，或在开胸情况下安置于左心室外膜。左室心内膜起搏需穿过房间隔及二尖瓣口将电极固定于左室内膜，因此心内膜起搏极少应用。无论哪种...
