停水后自动关闭水龙头VIP免费

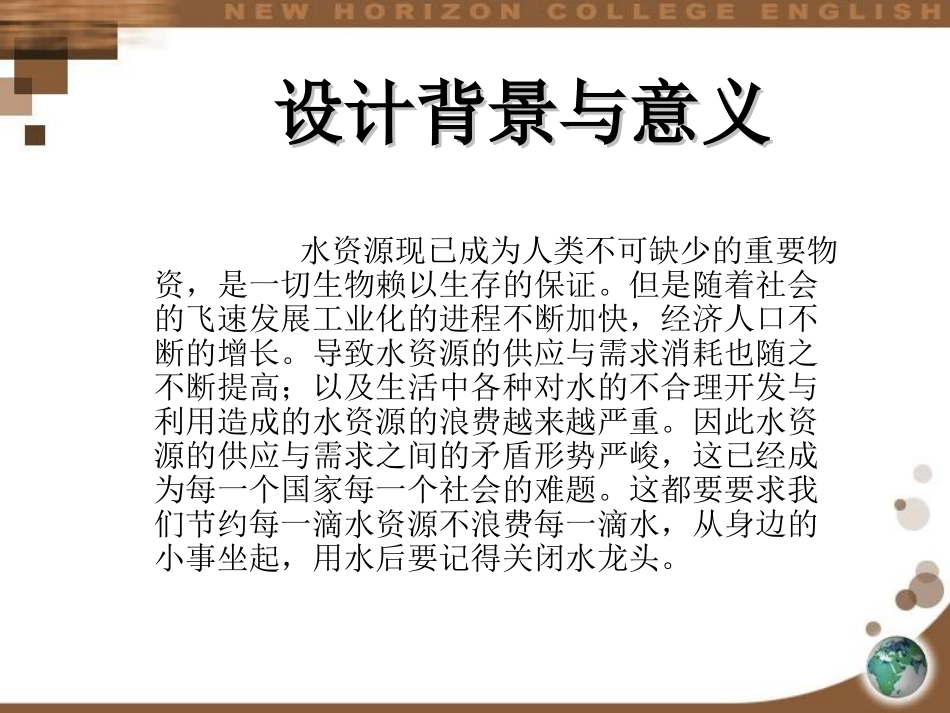

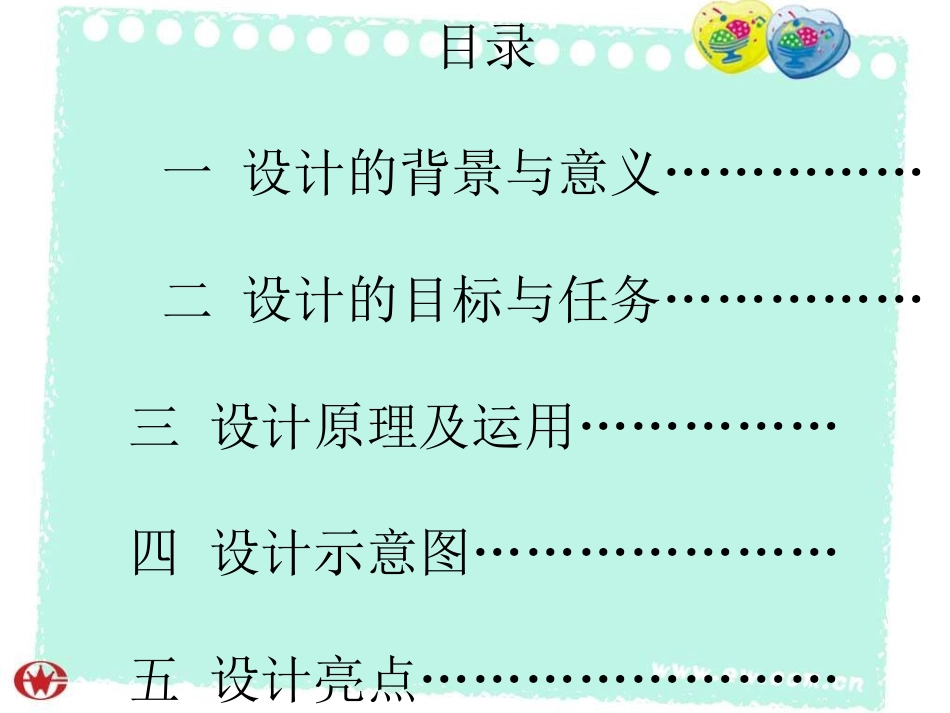

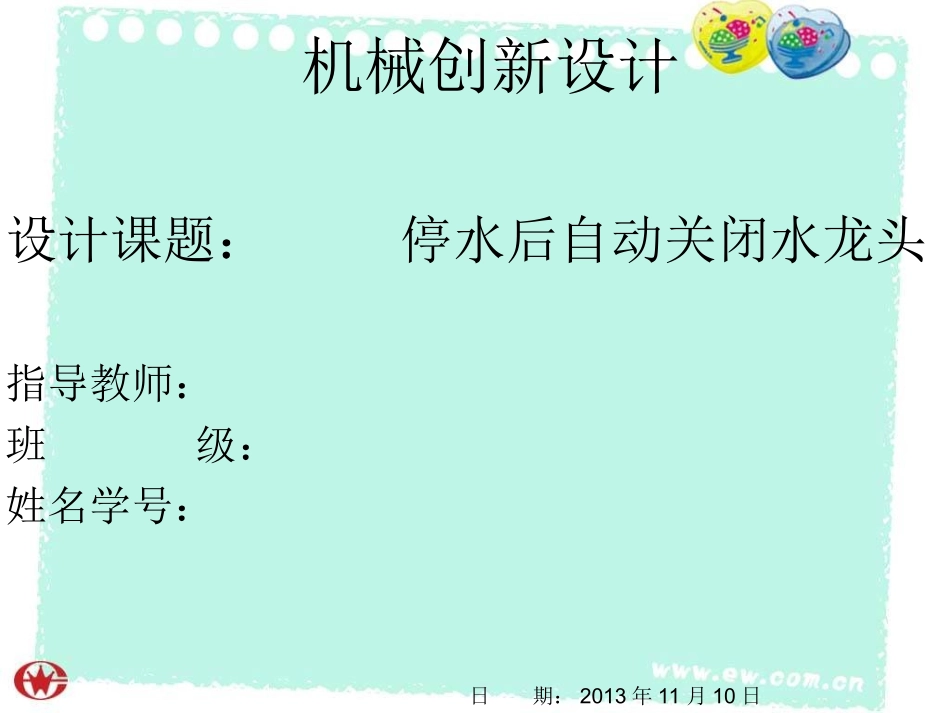

机械创新设计设计课题：停水后自动关闭水龙头指导教师：班级：姓名学号：日期：2013年11月10日目录一设计的背景与意义……………二设计的目标与任务……………三设计原理及运用……………四设计示意图…………………五设计亮点……………………设计背景与意义设计背景与意义水资源现已成为人类不可缺少的重要物资，是一切生物赖以生存的保证。但是随着社会的飞速发展工业化的进程不断加快，经济人口不断的增长。导致水资源的供应与需求消耗也随之不断提高；以及生活中各种对水的不合理开发与利用造成的水资源的浪费越来越严重。因此水资源的供应与需求之间的矛盾形势严峻，这已经成为每一个国家每一个社会的难题。这都要要求我们节约每一滴水资源不浪费每一滴水，从身边的小事坐起，用水后要记得关闭水龙头。1.设计结构简单，能够实现停水自锁；2.设计源于普通水龙头的更新，能够在原有龙头基础上进行加工制造，造价便宜节约了资源。•基于以上特点，相信当它进入普通家庭等公共场所也会很好的改善水资源浪费的现象。为节约每一点水贡献我们一份力量。作品整体效果图二设计的目标与任务二设计的目标与任务根据人们生活中的水资源浪费的现象的原因分析，需要我们通过创新的水龙头杜绝该浪费现象且改变生活中忘记关水龙头的现象，帮助人们养成良好的生活习惯作风，于是有以下几点目标设计：1.实现停水的一瞬间迅速堵塞通水管道并且等下次来水时够有自锁功能并需要手动才能开启龙头；2.主要自锁部分结构简单运动要平稳无误，加工成本低，不变原有龙头内部结构；3.根据不同的水龙头设计一套通用的停水自闭的功能，且制作美观使用寿命长。综合上述的目标要求，这需求我们一步一步的分析问题，打破传统思维观念的束缚，提供一种回旋式自动关水龙头，它能防止忘关水龙头，避免跑水。实用新的技术方案：一种回旋式自动关水龙头，具有阀体、装在阀体内的阀芯、阀杆、装在阀体上部的阀盖，阀杆与阀盖丝接，阀盖与搬手固连，其特征在于：阀杆上部套有弹簧，弹簧上端与阀盖固连，下端与阀芯固连，阀体外部设有销孔，阀盖外部设有销套，销套中装有销杆和套在销杆上的压缩弹簧，销套下方的销杆上设有两横向凹槽，凹槽内插有卡簧，搬手旋转90度呈放水状态时的销杆与销孔相对。用水时，旋转水龙头的搬手，使与搬手固连的阀盖及与阀盖连接的阀杆转动打开水阀，同时套在阀杆上的弹簧一端随阀盖旋转而被扭卡簧紧，当手离开搬手后，弹簧自动回弹带动阀盖、阀杆回位，使水阀即时关闭。本设计可通过手控销杆锁定水阀的打开状态，实现长时间放水，解锁后，水阀自动回旋关闭。由于本技术的水阀有自动回旋关闭的功能，所以能避免停水时打开水龙头而忘记关闭造成跑水带来的财产损失，且操作简单，使用方便。三创新示意图图1是回旋式自动关水龙头关闭状态的结构示意图。图1图2图2是回旋式自动关水龙头打开状态的结构示意图。图3图3是回旋式自动关水龙头打开锁定状态的结构示意图。图4是图3中A-A剖面图。图4图5是阀芯上端的弹簧安装孔位置示意图。图5图中1搬手、2弹簧、3销杆、4阀盖、5阀杆、6阀芯、7阀体、8销孔、9卡簧、10压缩弹簧、11销套、12小孔。四创新原理及运用具体实施方式回旋式自动关水龙头的阀体7内装有阀芯6、阀杆5，阀体上部装有阀盖4，阀杆与阀盖丝接，阀盖上设有固定连接的搬手1，本技术的主体结构与现有瓷片旋转式水龙头的结构相同。本技术的特点是将弹簧2套装在阀杆上，弹簧上端插在阀盖4的小孔内使其固定，弹簧下端插在阀芯的六角螺母小孔12内，使其固定，六角螺母上的小孔设有三个，目的是为了安装方便。阀体外部设有销孔8，阀盖上设有定位销，定位销具有与阀盖固定连接的销套11、装在销套内的销杆3、套在销杆上的压缩弹簧10，销套下方的销杆上横向设有两凹槽，卡簧9两瑞插在凹槽中，卡簧9的作用是防止销杆脱离销套，搬手1以关水状态时为起点，逆时针旋转90度时设为水阀打开最大开度，设该最大开度时的销杆3与销孔8相对。使用时，用手控旋转水龙头的搬手，使与搬手固连的阀盖及与阀盖连接的阀杆转动打开水阀，同时套在阀杆上的弹簧2一端随阀盖旋转而被扭紧，手离开搬手后，弹簧2自动回弹带...
