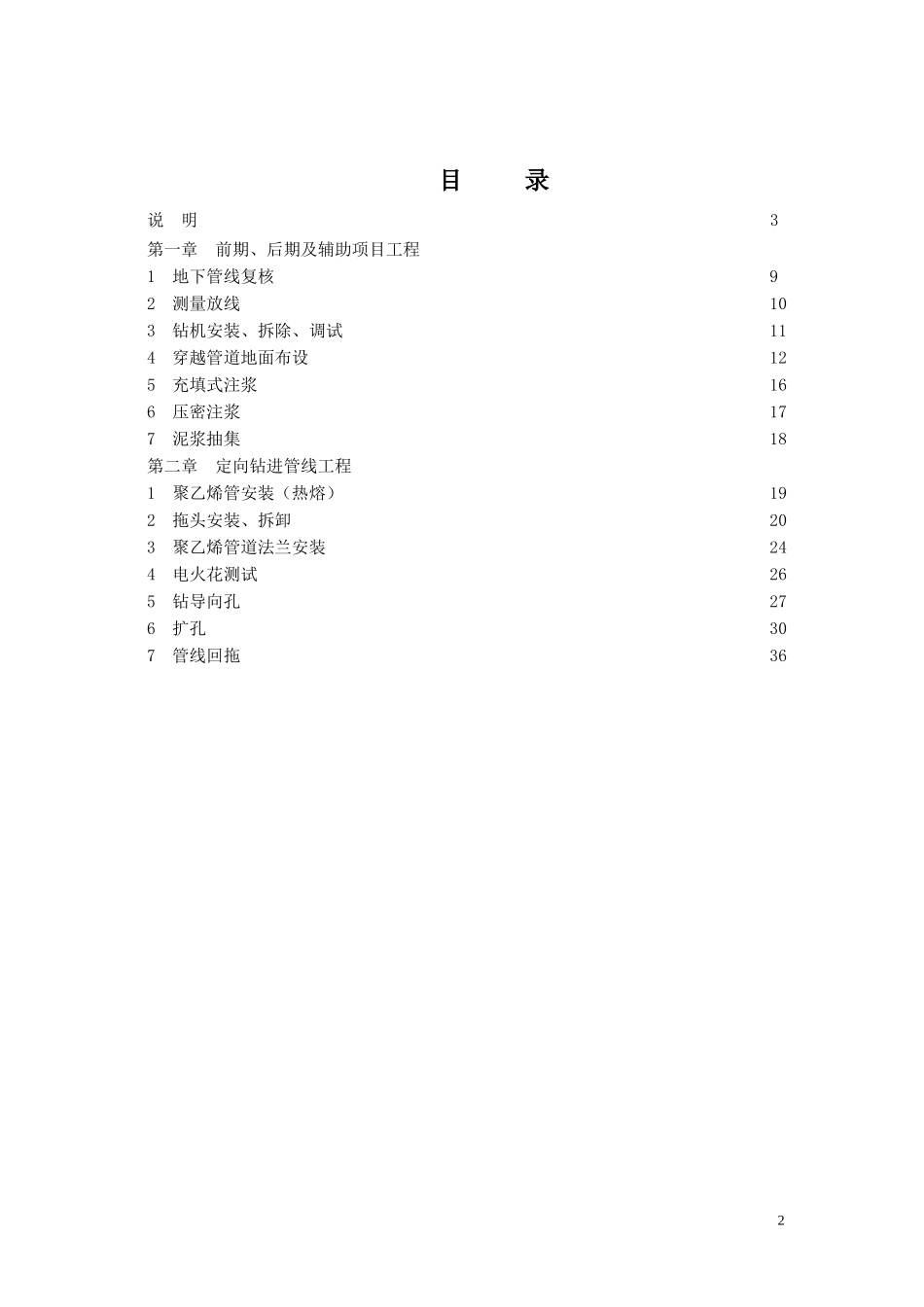

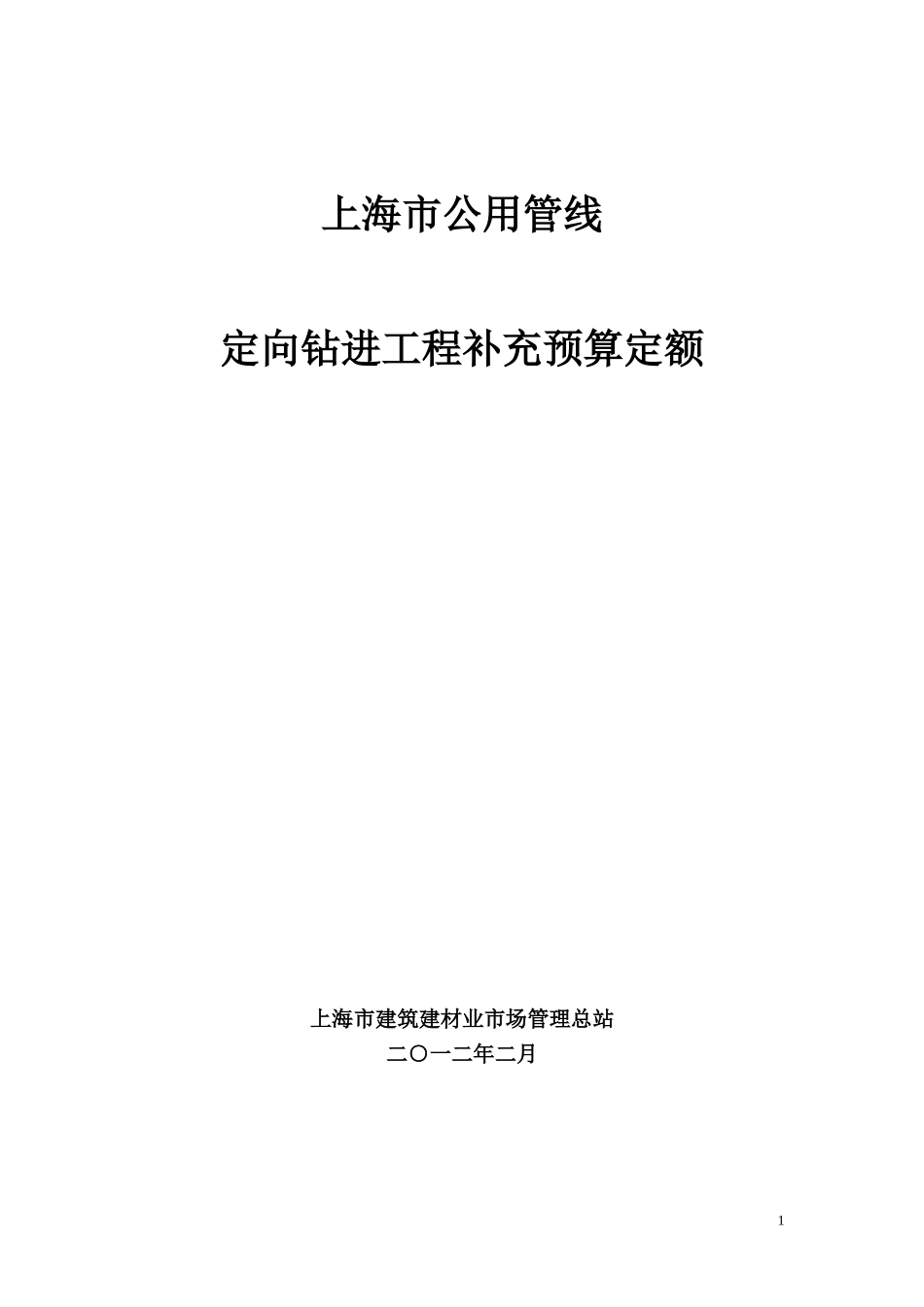

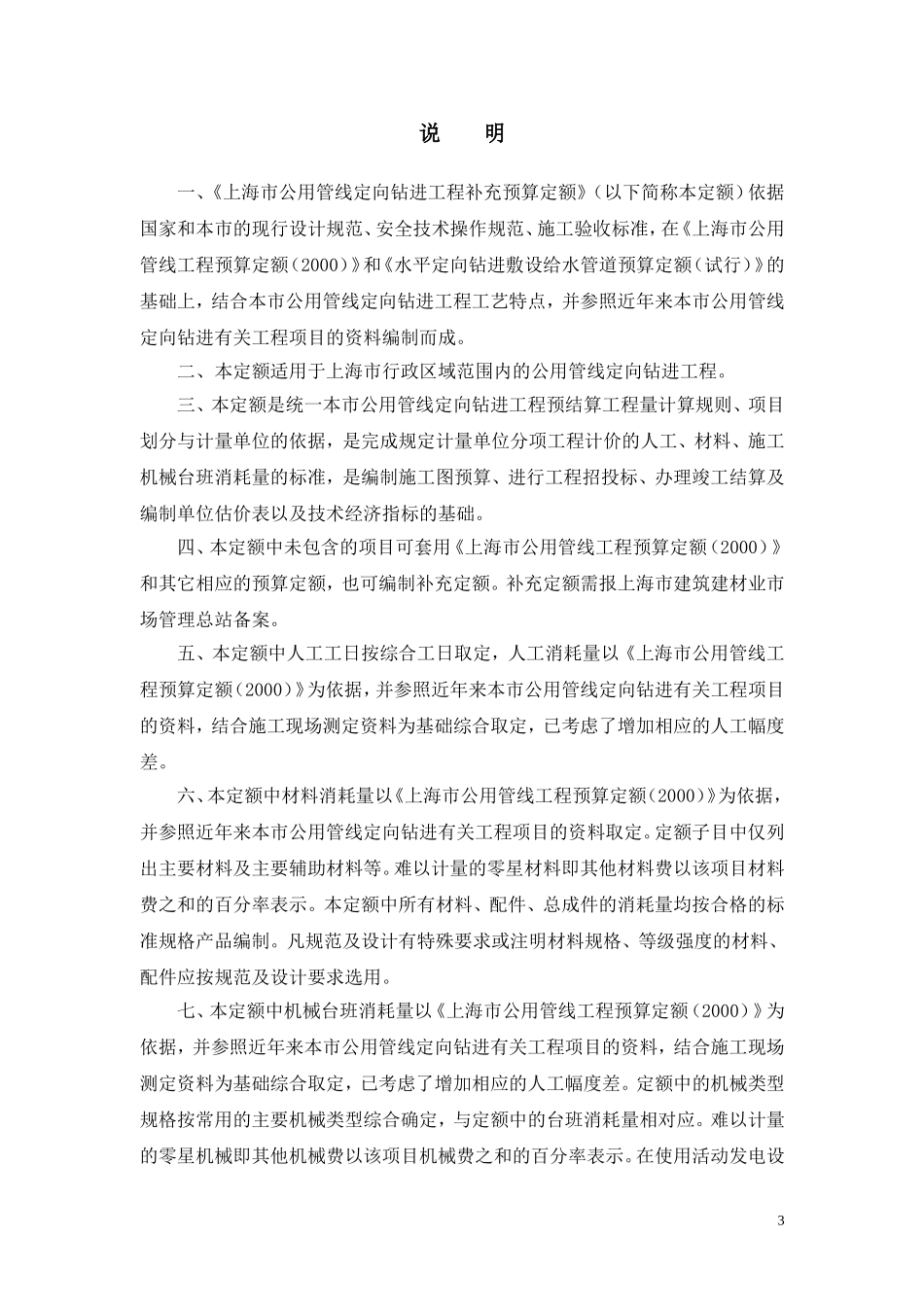

上海市公用管线定向钻进工程补充预算定额上海市建筑建材业市场管理总站二○一二年二月1目录说明3第一章前期、后期及辅助项目工程1地下管线复核92测量放线103钻机安装、拆除、调试114穿越管道地面布设125充填式注浆166压密注浆177泥浆抽集18第二章定向钻进管线工程1聚乙烯管安装（热熔）192拖头安装、拆卸203聚乙烯管道法兰安装244电火花测试265钻导向孔276扩孔307管线回拖362说明一、《上海市公用管线定向钻进工程补充预算定额》（以下简称本定额）依据国家和本市的现行设计规范、安全技术操作规范、施工验收标准，在《上海市公用管线工程预算定额（2000）》和《水平定向钻进敷设给水管道预算定额（试行）》的基础上，结合本市公用管线定向钻进工程工艺特点，并参照近年来本市公用管线定向钻进有关工程项目的资料编制而成。二、本定额适用于上海市行政区域范围内的公用管线定向钻进工程。三、本定额是统一本市公用管线定向钻进工程预结算工程量计算规则、项目划分与计量单位的依据，是完成规定计量单位分项工程计价的人工、材料、施工机械台班消耗量的标准，是编制施工图预算、进行工程招投标、办理竣工结算及编制单位估价表以及技术经济指标的基础。四、本定额中未包含的项目可套用《上海市公用管线工程预算定额（2000）》和其它相应的预算定额，也可编制补充定额。补充定额需报上海市建筑建材业市场管理总站备案。五、本定额中人工工日按综合工日取定，人工消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料，结合施工现场测定资料为基础综合取定，已考虑了增加相应的人工幅度差。六、本定额中材料消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料取定。定额子目中仅列出主要材料及主要辅助材料等。难以计量的零星材料即其他材料费以该项目材料费之和的百分率表示。本定额中所有材料、配件、总成件的消耗量均按合格的标准规格产品编制。凡规范及设计有特殊要求或注明材料规格、等级强度的材料、配件应按规范及设计要求选用。七、本定额中机械台班消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料，结合施工现场测定资料为基础综合取定，已考虑了增加相应的人工幅度差。定额中的机械类型规格按常用的主要机械类型综合确定，与定额中的台班消耗量相对应。难以计量的零星机械即其他机械费以该项目机械费之和的百分率表示。在使用活动发电设3备时，扣除用电设备机械台班的13%，另增加活动发电设备的实际使用台班量。八、本定额中有关项目的说明：（一）公用管线定向钻进工程分为两部分，即前期、后期及辅助项目工程和定向钻进管线工程。前期、后期及辅助项目工程包括：1.地下管线复核；2.测量放线；3.场地平整（*）；4.拆除路面路基（*）；5.土方开挖（*）；6.打、拔钢板桩，安装、拆除钢板桩支撑（*）；7.人工回填沟槽土方（*）；8.钻机安装、拆除、调试；9.穿越管道地面布设；10.充填式注浆；11.压密注浆；12.泥浆抽集；13.泥浆池砌筑（*）；14.管道冲洗消毒（*）；15.管道试压（*）；16.强度试验（*）；17.气密性试验（*）；18.管道吹扫（*）；19.管道清通（*）；20.管道置换（*）。定向钻进管线工程包括：1.聚乙烯管安装（热熔）（*dn500以下）；2.钢管安装（*）；3.钢管安装（氩电联焊）（*）；4.拖头安装、拆卸；5.聚乙烯管道法兰安装；6.电火花测试；7.管道焊缝超声波探伤（*）；8.管道焊缝X射线摄影（*）；9.热收缩套（*）；10.聚乙烯包覆外防腐（*）；11.钻导向孔；12.扩孔；13.管线回拖。注：上述带“*”者套用已发布的相关子目。（二）地下管线复核子目用于施工前对作业影响区域内的既有地下管线进行复核定位，已综合考虑原有地下管线的不同材质及采用的探测工艺和仪器。既有地下管线的探测范围应符合规范要求，宽度不小于定向钻进管线中心线两侧各5m，长度可按入、出土点水平长度两侧各加10米计，采用m2为单位。双管或多管定向钻进的间距在10米以内时，宽度可按最外侧两根管道设计中心...
