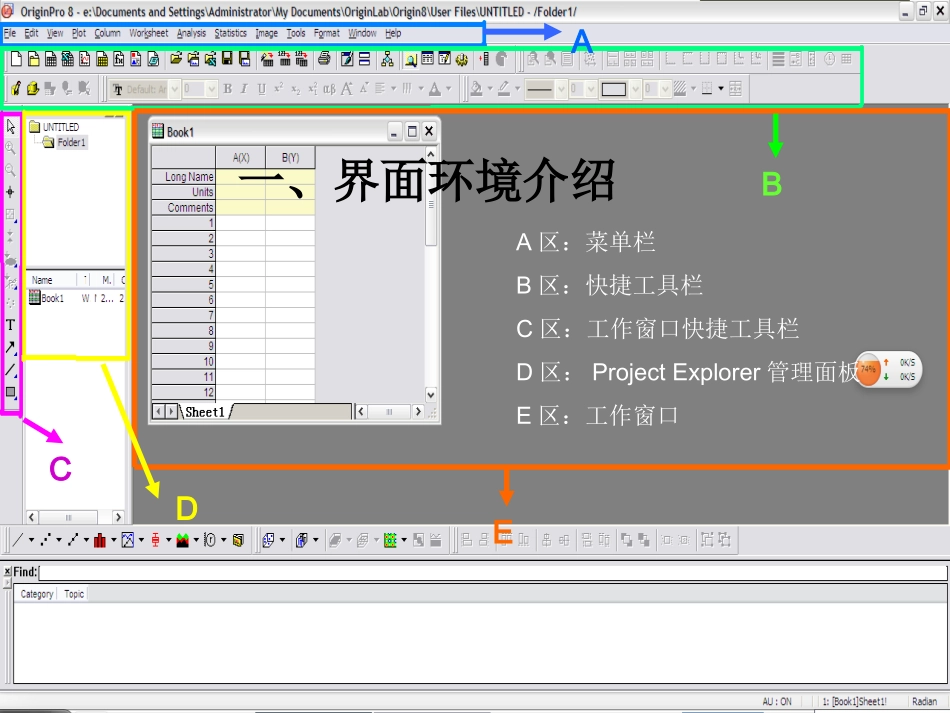

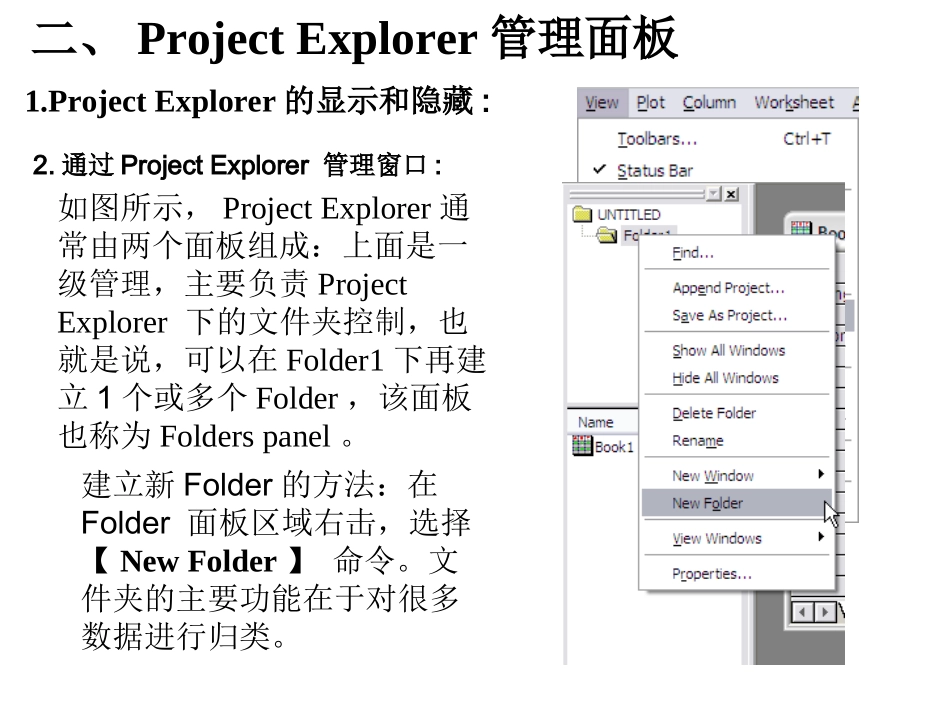

Origin8.0基础入门演讲人：胡鹏制作人：梁晓珊2013/11/15A区：菜单栏B区：快捷工具栏C区：工作窗口快捷工具栏D区：ProjectExplorer管理面板E区：工作窗口ABCDE一、界面环境介绍如图所示，ProjectExplorer通常由两个面板组成：上面是一级管理，主要负责ProjectExplorer下的文件夹控制，也就是说，可以在Folder1下再建立1个或多个Folder，该面板也称为Folderspanel。1.ProjectExplorer的显示和隐藏:建立新Folder的方法：在Folder面板区域右击，选择【NewFolder】命令。文件夹的主要功能在于对很多数据进行归类。2.通过ProjectExplorer管理窗口:二、ProjectExplorer管理面板下面的面板称为目录面板（Contentspanel）,用于显示被激活文件夹中的所有窗口列表。可以在某一激活的Folder下（ActiveFolder），通过单击快捷图标、、分别新建数据表窗口、图形窗口和矩阵窗口，如图所示。三、工作窗口1.Workbook窗口如图所示，每一个Workbook通常由多个数据工作册（Worksheets）组成。每一个工作表由数据列和相应的数据组成。数据列有X、Y、yError等，分别对应坐标轴中的X、Y和数据误差。2.Graph窗口Graph（图形）窗口主要用于作图和数据分析，可以是单层或多层图形窗口。一个激活的图形窗口通常由坐标轴、图幅、文本标识等组成。3.Matrix窗口Matrix（矩阵）窗口为矩阵数据操作服务。每一个矩阵表通常含有1个或多个矩阵对象。矩阵对象本身实际上是Z值的矢量，而Z值与X、Y对应。矩阵窗口及数据是绘制三维图形的基础。四、数据输入1.直接在文本框里输入，如图。2.从Excel复制，然后粘贴到数据表里。图13.导入数据3.1导入ASCⅡ数据单击【File】菜单，选择【Import:SimpleASCⅡ】命令，弹出如图所示的【打开】对话框。选择“XXX.dat”文件，单击【打开】按钮，即可将数据导入到工作表中。图13.2导入Excel数据Step1.打开Origin8.0数据表窗口，单击【File】菜单，选择【OpenExcel】命令，弹出【打开】对话框，如图2所示。Step2.找到要打开的Excel文件并选中，如图3所示。图2图3使用此按钮或在空白处右键可增加一列4.Workbook录入数据及数据处理Origin8.0中增加了【LongName】、【Units】、【Comments】、【Parameters】等用于图中A（X）和B（Y）列数据的名称、单位、批注、参数等特性。它们一般会出现在Book1中对应各列数据的上方。如果它们被隐藏，可在如图所示方框A区域内右击，在弹出菜单的【View】自菜单中自由选择相关内容，如图所示。Excel普通数据处理功能比Origin好，但作图效果中看不中用。所以一般用Excel处理好数据后粘贴到Origin里5.转化X与Y轴弹出对话框，直接点击【OK】按钮。X、Y轴互换成功。五、Graph窗口1.二维图的绘制1.1单因素多水平线形图和散点图的绘制方法1：Step1.选定Workbook数据区域，如图所示。Step2.右击如图所示的快捷键，线形图：选择【Line】命令；散点图：选择【Scatter】草图绘制成功。线形图散点图方法2图6Step1.不选择数据，重复方法一的快捷键步骤。Step2.弹出【PlotSetup】对话框，如图6所示。图7Step3.在对话框的左侧区域，分别勾选【A】列和【B】列中的【X】和【Y】复选框，如图7所示。Step4.单击右下角的【OK】按钮，草图绘制成功。若要改变散点的形状、大小、颜色等，双击散点图上的散点，即可弹出如图所示的【PlotDetails】对话框。2.1饼状图的绘制在工作表中输入数据：X轴代表组分名称，Y轴代表所占比例。Step1.选定Workbook数据区域。Step2.右击如图所示的快捷键，选择【Piechart】命令；草图绘制成功。2.1柱状图的绘制在工作表中输入数据：X轴代表组分名称，Y轴代表数据。Step1.选定Workbook数据区域。Step2.右击如图所示的快捷键，选择【Piechart】命令；草图绘制成功。3.通过数据表创建简单的多层图形3.1绘制双Y轴图形Step1.输入数据。如图10所示。图10Step2.如图11所示，单击工具栏中的按钮，作出双Y坐标图，如图12所示。可以发现，图形窗口的左上角出现了两层。图11图123.1绘制双X轴图形Step1.输入数据。如图10所示。图10Step2.先给其中对其中一对X、Y轴作曲线，如图。Step3.点击快捷键点击后出现两图层，再点击第二个图层。Step4.弹出【PlotSetup...
