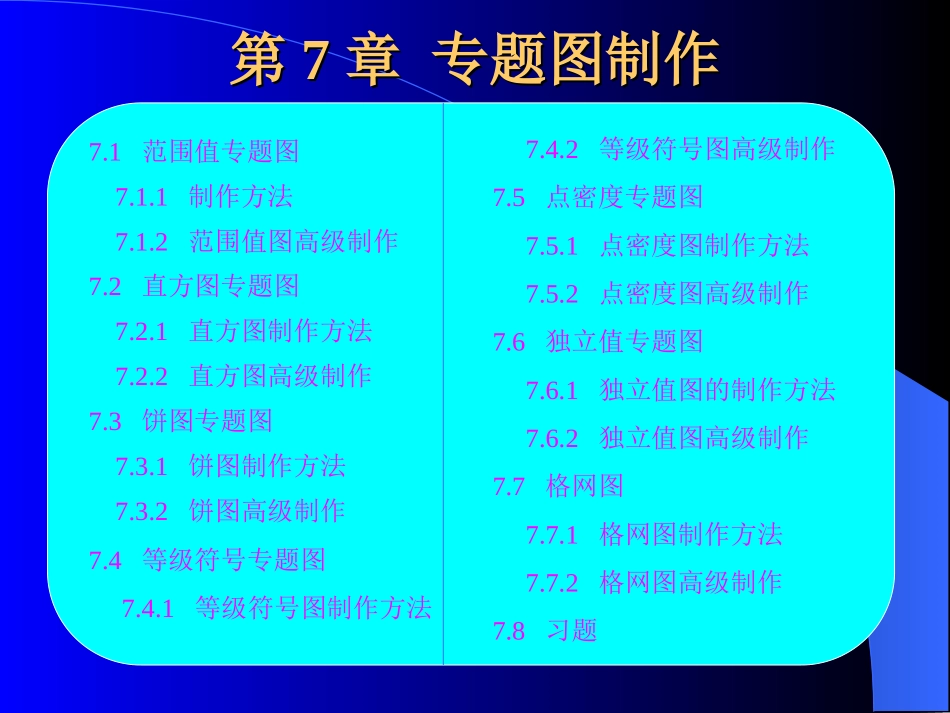

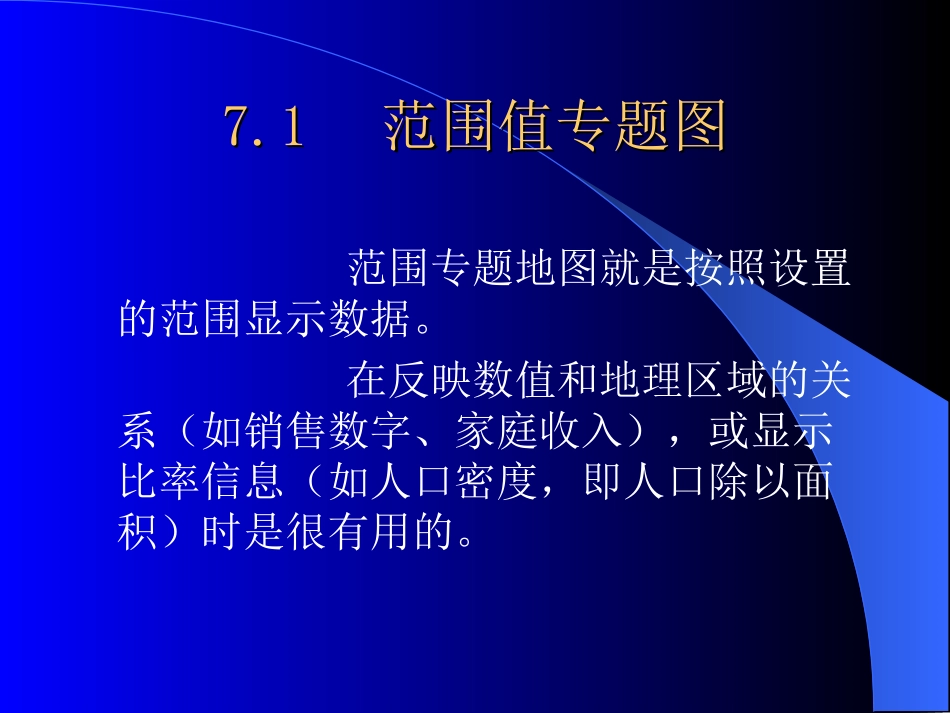

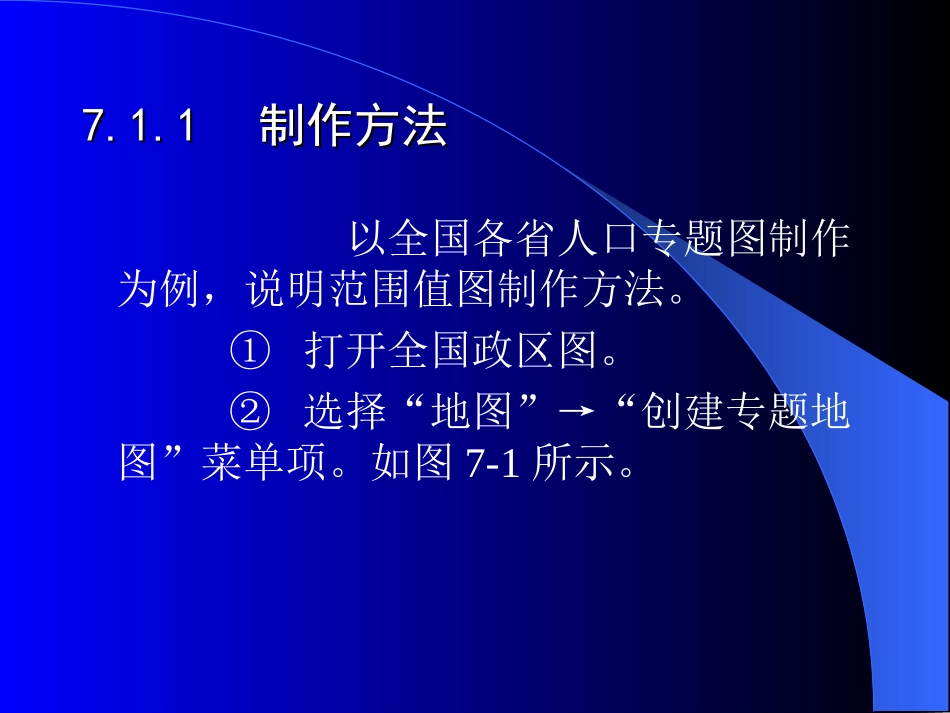

第第77章章专题图制作专题图制作7.1范围值专题图7.1.1制作方法7.1.2范围值图高级制作7.2直方图专题图7.2.1直方图制作方法7.2.2直方图高级制作7.3饼图专题图7.3.1饼图制作方法7.3.2饼图高级制作7.4等级符号专题图7.4.1等级符号图制作方法7.4.2等级符号图高级制作7.5点密度专题图7.5.1点密度图制作方法7.5.2点密度图高级制作7.6独立值专题图7.6.1独立值图的制作方法7.6.2独立值图高级制作7.7格网图7.7.1格网图制作方法7.7.2格网图高级制作7.8习题7.17.1范围值专题图范围值专题图范围专题地图就是按照设置的范围显示数据。在反映数值和地理区域的关系（如销售数字、家庭收入），或显示比率信息（如人口密度，即人口除以面积）时是很有用的。7.1.17.1.1制作方法制作方法以全国各省人口专题图制作为例，说明范围值图制作方法。①打开全国政区图。②选择“地图”→“创建专题地图”菜单项。如图7-1所示。图7-1创建专题图菜单图7-2范围图制作步骤1/3③在“创建专题图-步骤1/3”对话框中选择“范围”，模板选择“缺省区域范围”。如图7-2所示。④单击“下一步”，在“创建专题图-步骤2/3”对话框中的“字段”选项选择“人口”。如图7-3所示。⑤单击“下一步”，在“创建专题图-步骤3/3”对话框中单击“确定”。如图7-4所示。图7-3范围图制作步骤2/3图7-4范围图制作步骤3/3⑥显示专题图图例。选择“选项”→“显示专题图例”，如图7-5所示。⑦专题图制作完毕。如图7-6所示。图7-5显示图例窗口菜单图7-6范围值图7.1.27.1.2范围值图高级制作范围值图高级制作1.模板名选择范围值图的模板按符号类型可分为点状、线状、面状符号模板。点、线、面指地图上地物的表示形式。以全国政区图为例。图上的各个省会，就是用点状符号表示的；而公路、铁路是用线状符号表示的；各个省则是用面状符号，即封闭的多边形表示的。这三种符号的专题图模板是不同的。图7-7点范围模板图7-8线范围模板2.自定义选择在“创建专题图-步骤3/3”对话框中，“自定义”选项包括“范围”、“样式”、“图例”。等选项。“模板”包括“存为”、“合并”的选项。如图7-13所示。图7-13自定义选项(1)范围图7-14自定义范围“方法”包括“等计数”、“等范围”、“自然划分”、“标准差”、“分位数”、“自定义”。“等计数”是将属性值等分为比例相同的若干份。“等范围”则是将属性值按大小分成增量相同的若干份。“自然划分”将属性值根据某个算法分成若干段，该算法使用每个范围的平均值来分配数据，以使它们在其范围内分布得更均匀些。“自定义”是由用户选择属性值的区段范围。(2)样式通过调整样式中的颜色，使用户可以定制各种搭配合理的专题图。(3)图例单击“图例”，显示自定义图例对话框。4.模板保存用户所制作的个性化的模板希望保存并应用到其它专题图中去，这样可以节省一些操作。保存的方法是单击“保存”，显示“保存专题地图模板”对话框。7.27.2直方图专题图直方图专题图直方图专题图对表中的每个记录，显示其专题变量的直方图。可以用来说明一个或多个属性信息的属性值。使用直方图在地图中分析每个记录的多个变量。通过比较每个统计图中方条的大小来获取表集合中的记录的信息，或比较所有直方图中的某个方条来得到有关整个表的信息。为了在直方图中表示负值，方条将向统计图的反方向延伸。7.2.17.2.1直方图制作方法直方图制作方法以全国各省人口专题图制作为例，说明直方图的制作方法。①打开全国政区图。②选择“地图”→“创建专题地图”菜单项。如图7-1所示。③在“创建专题图-步骤1/3”对话框中选择“直方图”，模板选择“缺省直方图”。如图7-22所示。图7-22直方图制作步骤1/3④单击“下一步”，在“创建专题图-步骤2/3”对话框中的“字段”选项选择“人口”，单击“增加”。如图7-23所示。⑤单击“下一步”，在“创建专题图-步骤3/3”对话框中单击“确定”。如图7-24所示。⑥显示专题图图例。选择“选项”→“显示专题图例”，如图7-5所示。图7-23直方图制作步骤2/3图7-24直方图制作步骤3/3图7-25直方图7.2.27.2.2直方图高级制作直方图高级制作图7-26自定义直方图样式1.字段及其填充2.图表类型“图表类型...
