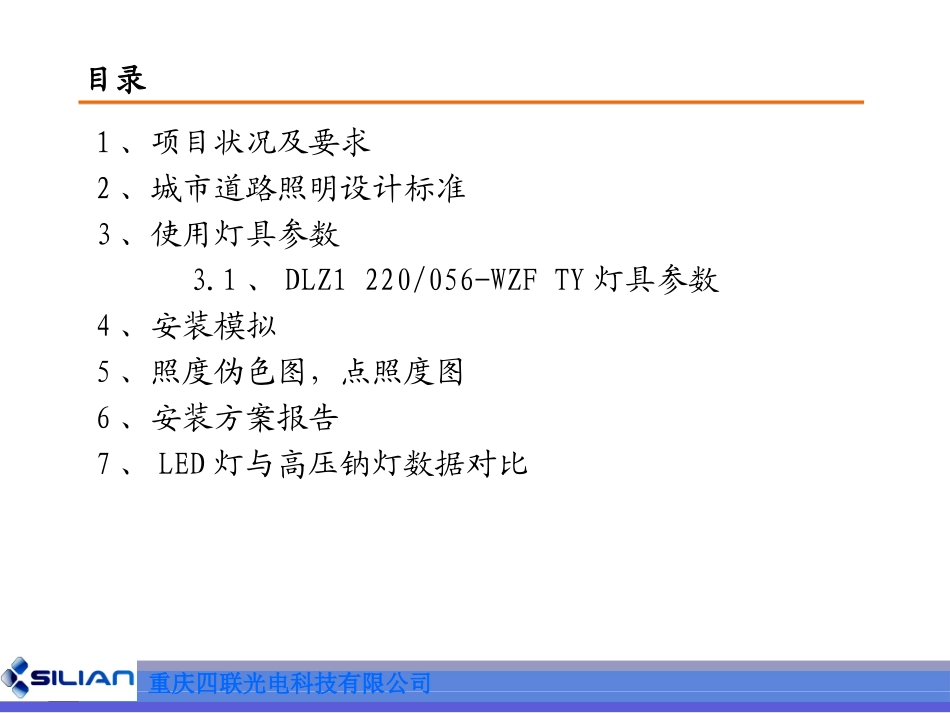

重庆四联光电科技有限公司70WLED路灯替换250W高压钠灯设计仿真报告2010年8月16日重庆四联光电科技有限公司目录1、项目状况及要求2、城市道路照明设计标准3、使用灯具参数3.1、DLZ1220/056-WZFTY灯具参数4、安装模拟5、照度伪色图，点照度图6、安装方案报告7、LED灯与高压钠灯数据对比重庆四联光电科技有限公司项目状态及要求车道項目要求情况车道状况宽10m灯具高度7m灯具间隔距离15m光源功率70W灯具仰角20°设计标准CJJ_45-91城市道路照明设计标准安装灯具型号DLZ1220/056-WZFTY重庆四联光电科技有限公司CJJ_45-91城市道路照明设计标准重庆四联光电科技有限公司照明灯具参数产品规格产品型号DLZ1220/056-WZFTY工作电压/频率176-264V（AC）47-63（Hz）电源功率因数≥0.92总光源光通量＞4200m色温3500-7500k工作温度-20℃～50℃光源使用寿命≥50000Hrs防护等级IP6570WLED路灯照片重庆四联光电科技有限公司车道模拟仿真重庆四联光电科技有限公司车道的模拟点照度图重庆四联光电科技有限公司安装数据报告从以上数据得知：道路的平均照度为35lx，均匀度0.847.车道的照度，均匀度，均符合CJJ_45-91城市道路照明设计标准要求照度。仿真的模拟数据最大值为41lx，最小照度值为29lx.灯具的排列方式为两排相对排列灯杆与灯具距离（灯臂）1m灯具型号：DLZ1220/056-WZFTY重庆四联光电科技有限公司（附）LED路灯与高压钠灯的比较对比项目四联70WLED路灯250W高压钠灯备注光源特点固体照明气体放电照明固体照明，耐冲击震动，不易碎光通量一般高高压钠灯光谱很宽，所以光通量比LED大，但实际照明效果不如LED路灯，原因是光谱中的很多光起不到照明作用。例如：紫外，红外等。平均照度高低显色指数优差光照范围目标范围大范围LED路灯可根据路面具体情况，方便地控制光圈范围，不会对路灯周围造成光污染。光源利用率92%40%光源使用寿命≥50000Hrs＜8000Hrs环保特性无污染有汞，铅污染功率特性恒功率变功率功率的不恒定，不仅使高压钠灯耗电增加，而且严重影响其使用寿命。重庆四联光电科技有限公司（附）灯具模拟安装效果图重庆四联光电科技有限公司谢谢关注！
