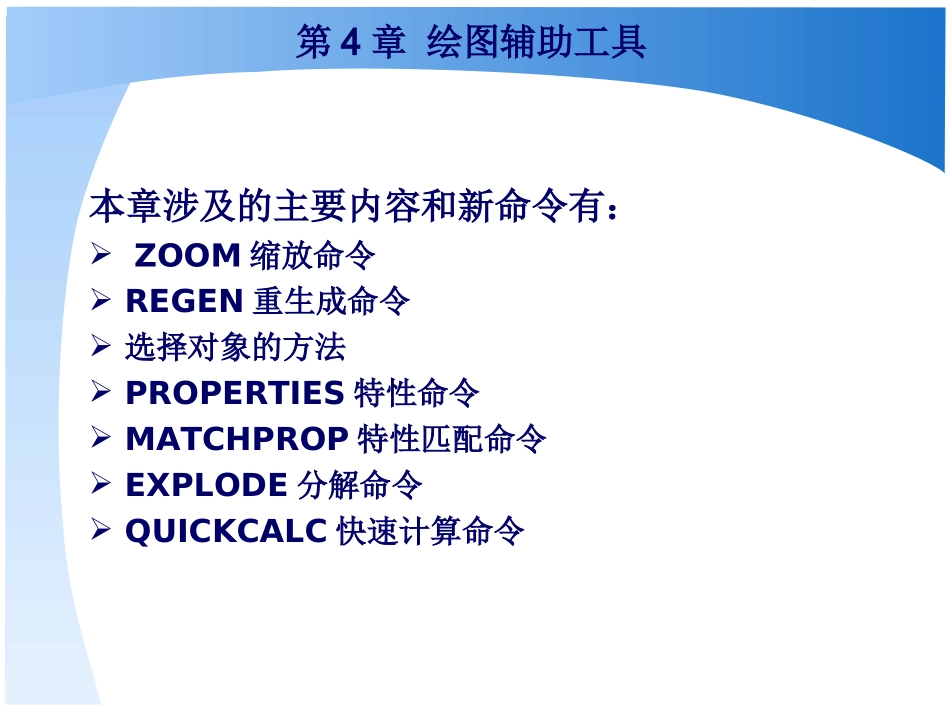

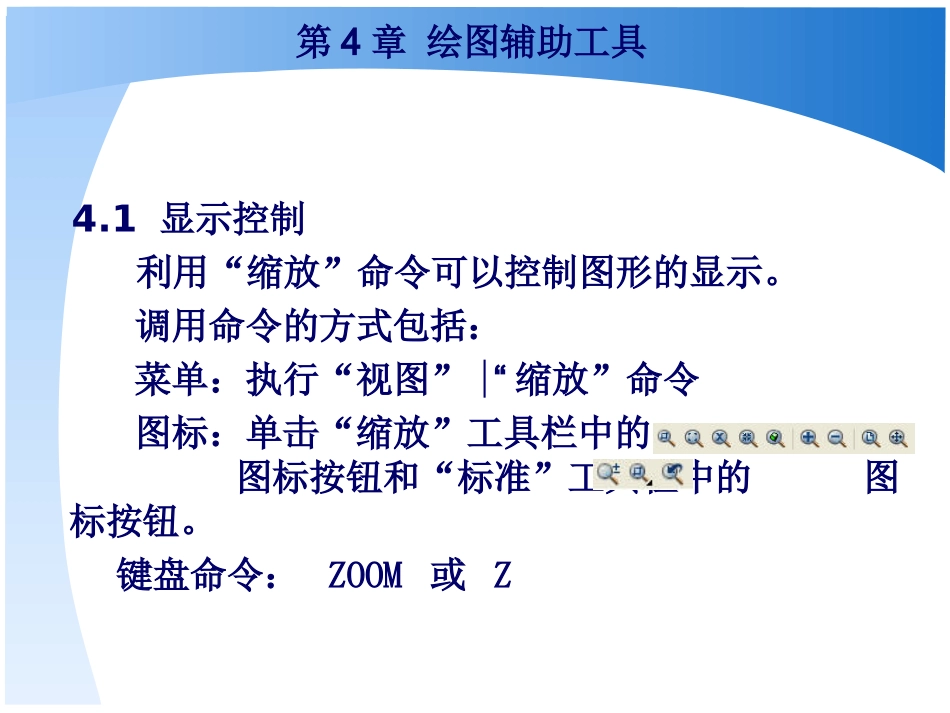

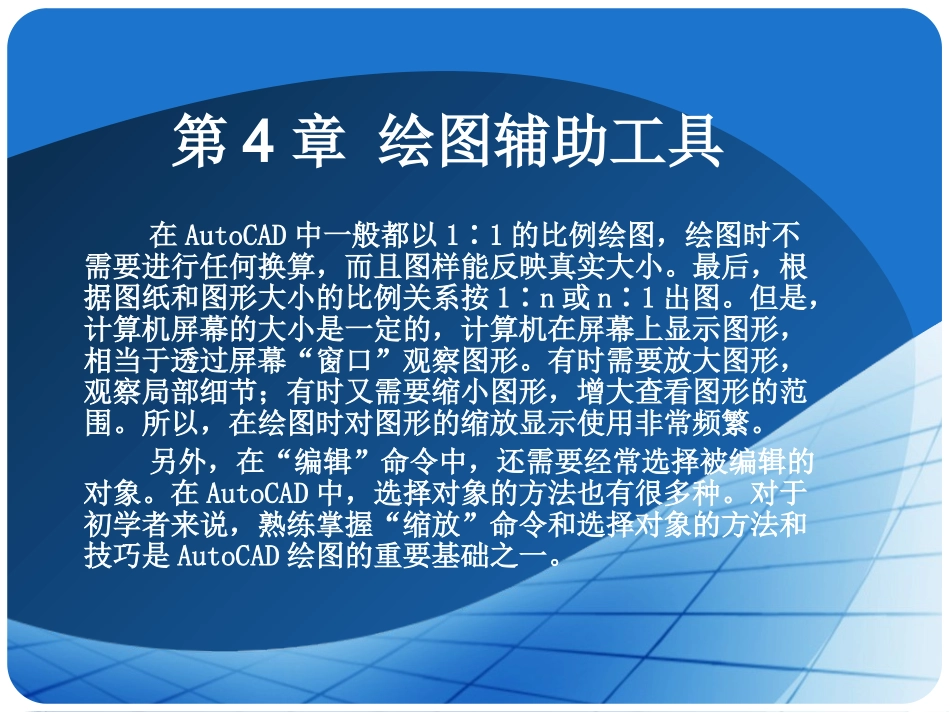

在AutoCAD中一般都以1∶1的比例绘图，绘图时不需要进行任何换算，而且图样能反映真实大小。最后，根据图纸和图形大小的比例关系按1∶n或n∶1出图。但是，计算机屏幕的大小是一定的，计算机在屏幕上显示图形，相当于透过屏幕“窗口”观察图形。有时需要放大图形，观察局部细节；有时又需要缩小图形，增大查看图形的范围。所以，在绘图时对图形的缩放显示使用非常频繁。另外，在“编辑”命令中，还需要经常选择被编辑的对象。在AutoCAD中，选择对象的方法也有很多种。对于初学者来说，熟练掌握“缩放”命令和选择对象的方法和技巧是AutoCAD绘图的重要基础之一。第4章绘图辅助工具第4章绘图辅助工具本章涉及的主要内容和新命令有：ZOOM缩放命令REGEN重生成命令选择对象的方法PROPERTIES特性命令MATCHPROP特性匹配命令EXPLODE分解命令QUICKCALC快速计算命令第4章绘图辅助工具4.1显示控制利用“缩放”命令可以控制图形的显示。调用命令的方式包括：菜单：执行“视图”|“缩放”命令图标：单击“缩放”工具栏中的图标按钮和“标准”工具栏中的图标按钮。键盘命令：ZOOM或Z第4章绘图辅助工具4.1.1全部缩放在当前视口中显示全部图形可以采用全部缩放。操作步骤如下：第1步，调用“缩放”命令。第2步，命令提示为“指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>：时”，输入A，回车。也可以直接单击“缩放”工具栏中的图标按钮。第4章绘图辅助工具4.1.2范围缩放将所绘图形在当前视口中尽可能大地显示可以采用范围缩放，操作步骤如下：第1步，调用“缩放”命令。第2步，命令提示为“指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对（O）]<实时>：时”，输入E，回车。也可以直接单击“缩放”工具栏中的图标按钮。第4章绘图辅助工具4.1.3对象缩放缩放到选定对象的范围可以采用对象缩放，操作步骤下：第1步，调用“缩放”命令。第2步，命令提示为“指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>：时”，输入O，回车。也可以直接单击“缩放”工具栏中的图标按钮。第4章绘图辅助工具4.1.4窗口缩放定义两对角点，以此确定窗口的边界，把窗口内的图形放大到整个视口范围可以采用窗口缩放。操作步骤如下：第1步，调用“缩放”命令。第2步，命令提示为“指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>：时”，输入W，回车。也可以直接单击“缩放”工具栏中的图标按钮。第3步，命令提示为“指定第一个角点:”时，拾取左下角点。第4步，命令提示为“指定对角点:”时，拾取右上角点。第4章绘图辅助工具4.1.5比例缩放以当前视口中心作为中心点，根据输入的比例大小显示图形可以采用对象缩放。操作步骤如下：第1步，调用“缩放”命令。第2步，命令提示为“指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>：时”，输入S，回车。也可以直接单击“缩放”工具栏中的图标按钮。第3步，命令提示为“输入比例因子(nX或nXP):时”，输入n、nX或nXP。第4章绘图辅助工具注意：（1）选择比例缩放时，如果直接输入数值，表示相对于图形的实际大小缩放，称为绝对缩放。如果是相对缩放，必须在输入的数值后加上X，表示相对于当前视口中所显示图形缩放。数值后加XP表示当前视口中所显示图形在图纸空间的缩放比例。（2）单击图标按钮即比例缩放中的比例为2X；单击图标按钮即比例缩放中的比例为0.5X。第4章绘图辅助工具4.1.6实时缩放交互缩放当前图形窗口可以采用实时缩放，操作步骤如下：第1步，调用“缩放”命令。第2步，命令提示为“指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/...
