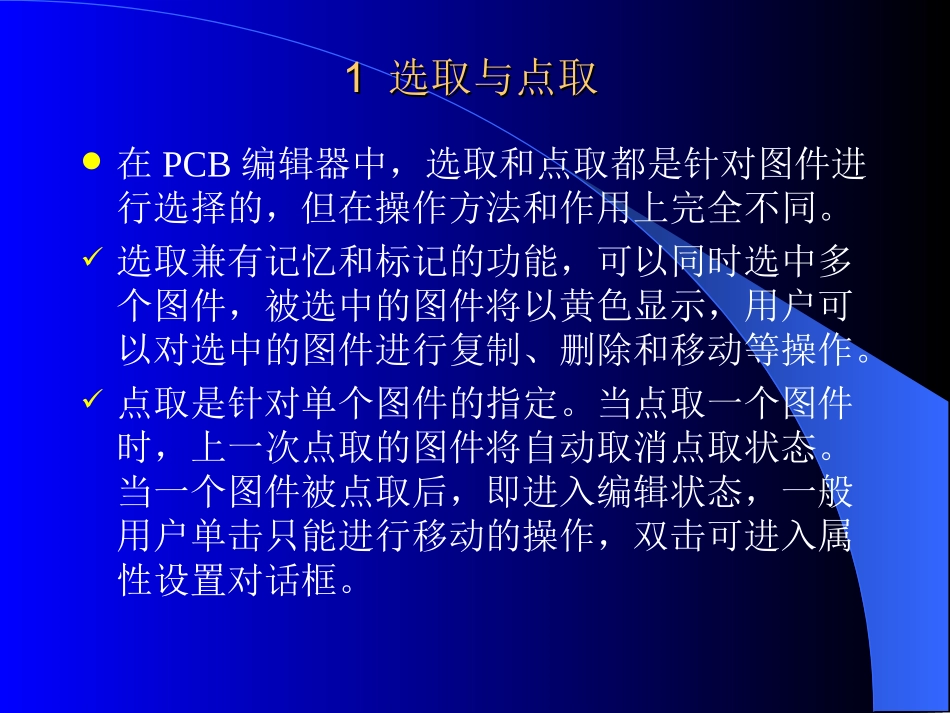

PCBPCB设计中典型操作技巧设计中典型操作技巧典型操作技巧典型操作技巧点取与选取覆铜的放置包地的方法补泪滴交叉检索功能制作安装孔电路板上元件参数的隐藏放置特殊字符串11选取与点取选取与点取在PCB编辑器中，选取和点取都是针对图件进行选择的，但在操作方法和作用上完全不同。选取兼有记忆和标记的功能，可以同时选中多个图件，被选中的图件将以黄色显示，用户可以对选中的图件进行复制、删除和移动等操作。点取是针对单个图件的指定。当点取一个图件时，上一次点取的图件将自动取消点取状态。当一个图件被点取后，即进入编辑状态，一般用户单击只能进行移动的操作，双击可进入属性设置对话框。22覆铜的放置覆铜的放置覆铜是把电路板上没有布线的地方铺满铜膜。覆铜设置对话框覆铜设置对话框设置覆铜和网络间的关系设置覆铜和网络间的关系覆铜形式覆铜形式33包地的方法包地的方法为了防止相互干扰，常常针对一些导线，用接地线将它包住，进行屏蔽。通常需要屏蔽的线路有两种：易受干扰的线路；容易干扰其它走线的线路。44补泪滴补泪滴在走线与焊盘或内孔的连接处有一段过渡，过渡的地方成泪滴状，称为泪滴。泪滴的作用：在钻孔时，避免应力集中在走线和焊点的接触点，而使接触处断裂。设置泪滴对话框设置泪滴对话框5PCB5PCB编辑器中的交叉检索编辑器中的交叉检索66制作安装孔制作安装孔电路板在实际应用中需要进行安装，所以在电路板上必须要有安装孔。在制作安装孔时，可使用焊盘或过孔作为安装孔，二者的区别是：焊盘的内孔可以设定为没有镀铜，而过孔则不行。77电路板上元件参数的隐藏电路板上元件参数的隐藏在电路板的设计过程中，有时不希望元件的参数在电路板上显示出来，需要隐藏这些元件的参数。全局编辑对话框全局编辑对话框确认更改对话框确认更改对话框88放置特殊字符串放置特殊字符串PROTEL提供了20个特殊的字符串，用于描述电路板或程序的信息。在电路的设计过程中，这些特殊的字符串并不显示出其表示的内容，但在打印输出或采用绘图仪输出的时候，将显示出各自的描述信息内容。字符串属性设置对话框字符串属性设置对话框参数设置对话框参数设置对话框编辑器的辅助功能编辑器的辅助功能全局编辑功能设计规则检查的技巧报表文件的生成印制电路板文件及其信息的导出11全局编辑功能全局编辑功能编辑操作原则编辑操作原则将【CopyAttributes】栏中的设置内容，从当前处于编辑状态下的元件，复制到符合【AttributesToMatchBy】栏中所设置的条件、并且属于【ChangeScope】栏设定范围内的所有元件中。修改元件选取范围修改元件选取范围设置元件编号属性对话框设置元件编号属性对话框设置元件参数对话框设置元件参数对话框22设计规则检查的技巧设计规则检查的技巧33报表文件的生成报表文件的生成3.13.1引脚信息报表引脚信息报表引脚信息报表提供各引脚的信息。操作者可选择若干个引脚，通过报表功能生成关于这些引脚的具体信息，这些信息会自动生成一个.dmp的报表文件，操作者可直接阅读有关信息，方便地检验电路板的网络连接。3.23.2电路板信息报表电路板信息报表其作用是为设计者提供了一个包含电路板的尺寸、焊点、过孔的数量，元件编号等详细信息的报告。3.33.3文件层次分析报表文件层次分析报表3.43.4网络分析报表网络分析报表3.53.5信号分析报表信号分析报表为操作者提供当前电路板信号的完整性信息，程序将模拟实际电路，最后得出电路的信号传递是否可靠。
