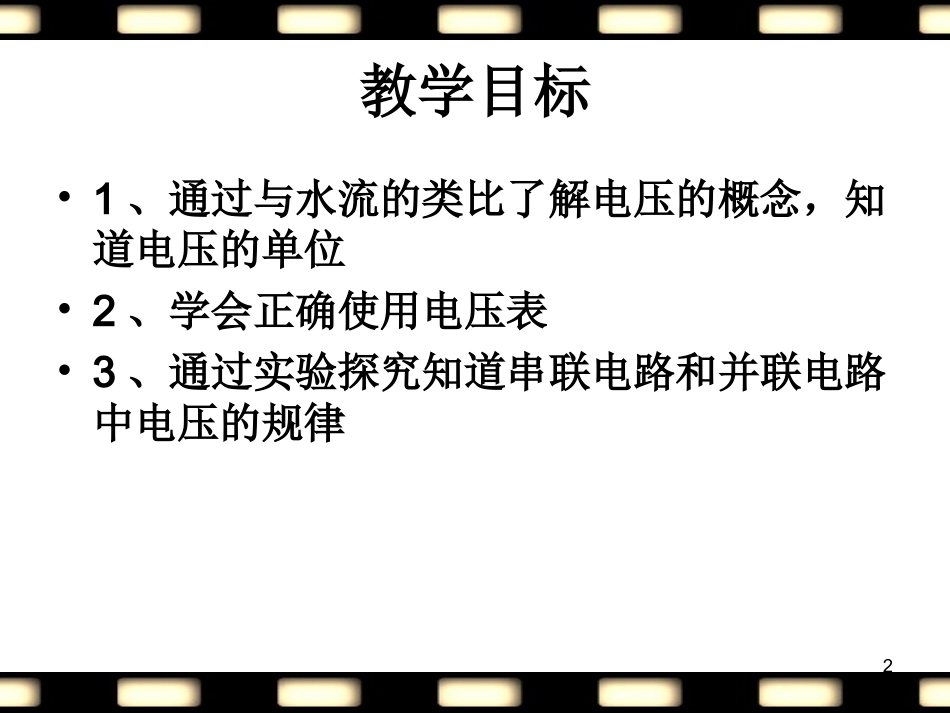

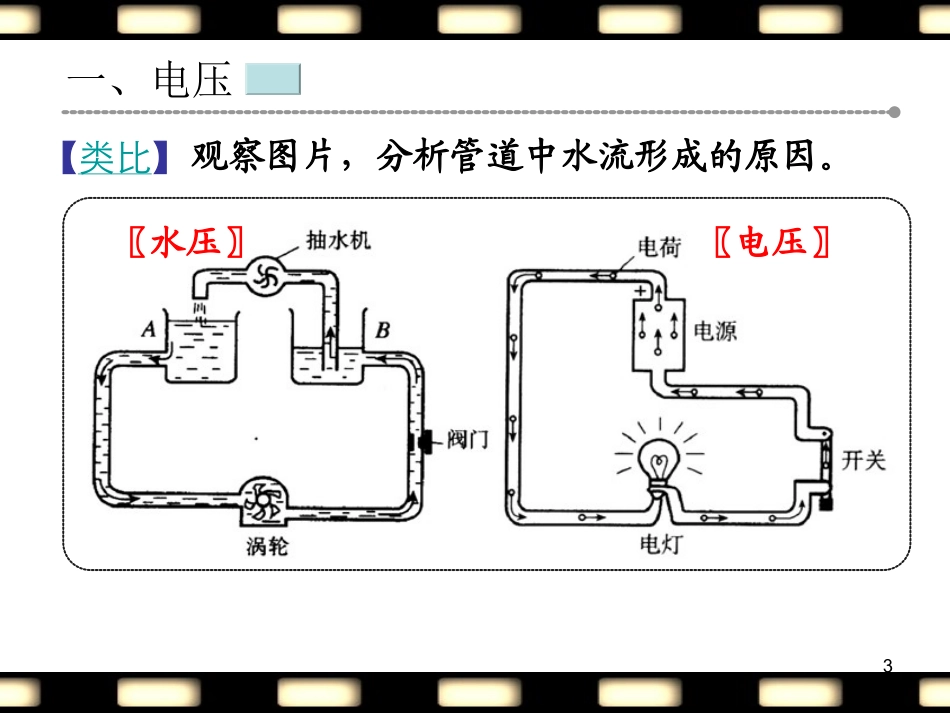

1电压和电压表的使用寺前镇中学和泰升2教学目标•1、通过与水流的类比了解电压的概念，知道电压的单位•2、学会正确使用电压表•3、通过实验探究知道串联电路和并联电路中电压的规律3一、电压观察图片，分析管道中水流形成的原因。【类比】〖水压〗〖电压〗45形成电流的原因，用字母U表示。伏特（V）1kV=1000V1V＝1000mV电源是提供持续电压的装置。1.5V2V家用照明220V一般而言对人体的安全电压：不高于36V一、电压【作用】【单位】【来源】【说明】电压的大小会影响电流的大小。、mV、kV12V6电压表A、三个接线柱B、两个量程C、两个分度值“－、3、15”“+、3、15”二、电压测量【工具】【符号】【结构】大：0～15V小：0～3V大：0.5V小：0.1V【使用】阅读P72方法，总结电压表的使用方法。72、电压表必须并联入被测电路两端。3、电流必须正接线柱进负接线柱出。4、被测电压不能超过电压表的量程。5、可以直接将电压表连接到电源的两极。为什么电压表使用与电流表有一些不同呢？电路中电压表相当于可显示电压值的断路。二、电压测量【使用方法和注意事项】1、先调零后使用。【思考】【实质】89学生完成课本72页的填空题10例、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）D11例、如图所示，图中电压表Ｖ１测的是灯_______两端的电压，电压表Ｖ２测的是灯______________两端的电压，电压表Ｖ测的是灯_____________________两端的电压。Ｌ１Ｌ２Ｌ１和Ｌ２1213做一做用电压表测干电池组的电压U1／VU2／VU3／VU／V串联而成的电池组的电压与每个电池的电压有什么关系？串联而成的电池组的电压等于每个电池的电压之和14①指针不转：②指针反转：③指针正向偏转过大：④指针正向偏转过小：接线柱至电源间断路或电压表短路正、负接线柱接反量程偏小量程偏大例、分析下列电压表异常情况的形成原因15三、探究串联电路电压规律串联电路中各用电器两端电压有什么关系呢？【思考】【结论】【活动】设计方案，实验探究。串联电路两端的总电压等于各部分电路两端的电压之和。电压序号①灯L1两端的电压（U1／V）灯L2两端的电压（U2／V）灯L1和灯L2串联后两端的总电压（U／V）16串联电路电压特点：在串联电路中，串联电路两端的_______等于各部分电路两端的电压________。总电压之和表达式：U=U1+U217四、探究并联电路电压规律【思考】【活动】设计方案，实验探究。【结论】并联电路中各用电器两端电压有什么关系呢？并联电路两端的总电压和各支路两端的电压相等。18并联电路电压特点：在并联电路中，并联电路两端的总电压和各支路两端的电压________。相等表达式：U=U1=U2=U319课堂小结21、串联电路：串联电路的总电压等于各部分电路电压之和。表达式为:U=U1+U22、并联电路：并联电路各支路电压相等，且都等于电源电压。表达式为：U=U1=U2串、并联电路电压的规律201、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L2V2练习21例、你知道家中吊灯和电视机的电压哪个大吗？例、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接在C处，这种接法____(选填“正确”或“不正确”)，理由是__________。22例、根据标出的电流方向，将电池、电流表、电压表三个元件符号填入电路的空缺处。要求：灯L1和L2都能发光。23例、如图所示，如果要灯泡L1和L2是串联的，则①、②和③分别装什么电表？如果要灯泡L1和L2是并联的话，则①、②和③分别装什么电表呢？例、如图所示电路图中○内分别填入灯泡、电压表和电流表的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。24例、把图中的实物按要求连接起来，要求：①断开S1，闭合S2，两灯都不亮；闭合S1，断开S2，只有灯L1发光。②电流表测灯L1的电流，电压表测灯L2的电压。25例、如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路26例、如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接d时，电压表的示数为1.5V，则a接c时，电压表的示数为V，则灯L1两端电压为V，灯L2两端电压为V。27
