3、1练习使用多用电表VIP免费

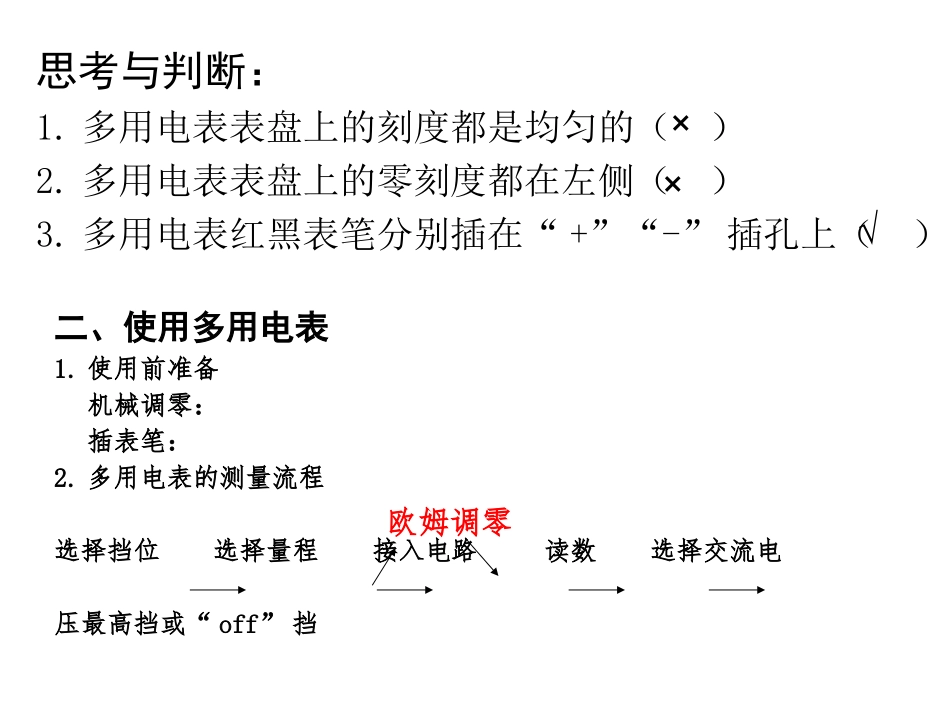

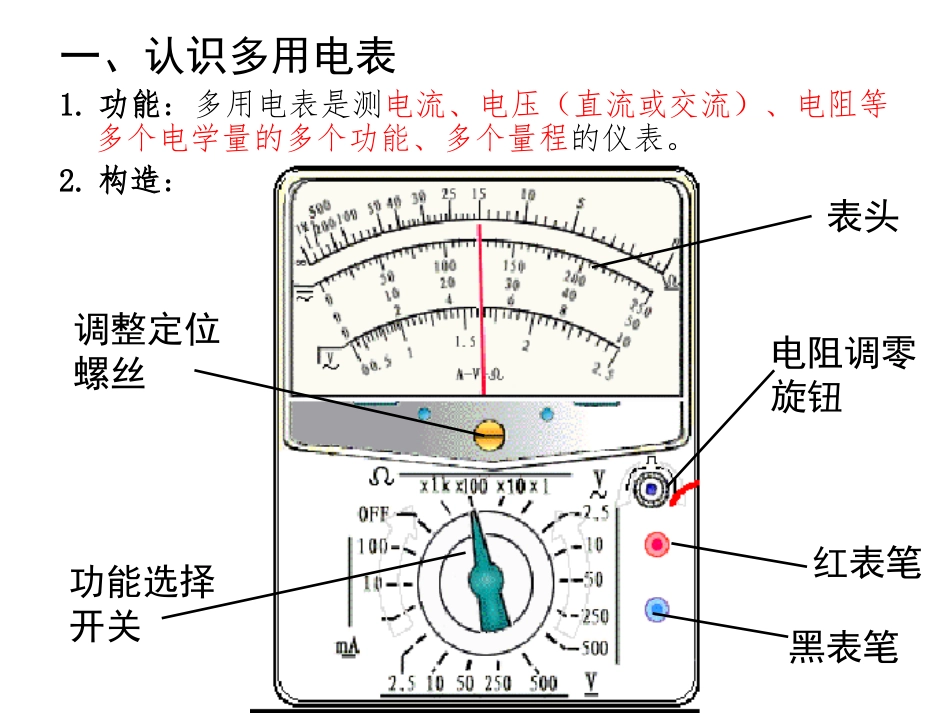

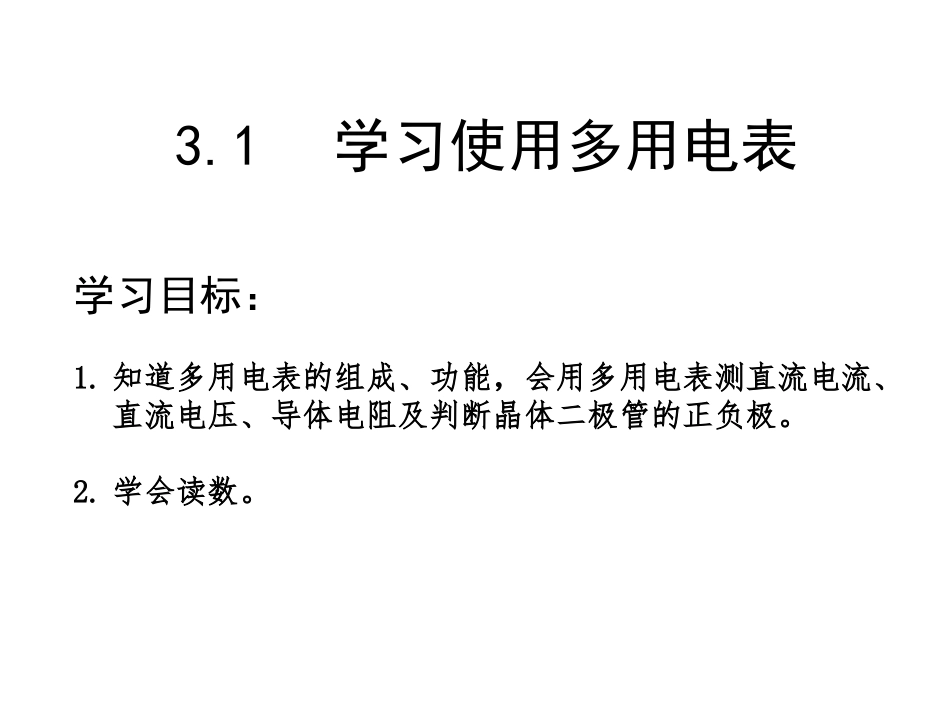

3.1学习使用多用电表学习目标：1.知道多用电表的组成、功能，会用多用电表测直流电流、直流电压、导体电阻及判断晶体二极管的正负极。2.学会读数。一、认识多用电表1.功能：多用电表是测电流、电压（直流或交流）、电阻等多个电学量的多个功能、多个量程的仪表。2.构造：表头调整定位螺丝功能选择开关电阻调零旋钮红表笔黑表笔思考与判断：1.多用电表表盘上的刻度都是均匀的（）2.多用电表表盘上的零刻度都在左侧（）3.多用电表红黑表笔分别插在“+”“-”插孔上（）√××二、使用多用电表1.使用前准备机械调零：插表笔：2.多用电表的测量流程选择挡位选择量程接入电路读数选择交流电压最高挡或“off”挡欧姆调零(3)红表笔接高电势,黑表笔接低电势。（红+黑-）或（红进黑出）1.测量电压怎样用多用电表测量小灯泡的电压?测量中应注意什么?步骤:(1)选档;(2)测量;(3)读数。注意:(2)量程应大于小灯泡两端电压的估计值。(1)将电压表并联在待测电路两端。测直流电压思考如果用10V挡测直流电压读数是：读数规则：用万用电表测直流电压、直流电流时，需根据第二行刻度读数。所选挡位最小刻度值为，由于指针指在35.8个最小刻度处，故所测电压：VV2.05010VVU16.78.352.0电表读数的估读：1.最小分度值是“1,0.1,0.01，、、、”时，估读到最小分度的下一位；2.最小分度值是“2,0.2,0.02，、、、”时，估读到最小分度的1/2.（即估读到最小分度的本位）（如1,0.1,0.01，、、、）；3.最小分度值是“5,0.5,0.05，、、、”时，估读到最小分度的1/5.（即估读到最小分度的本位）（如1,0.1,0.01，、、、）。2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中。注意:(2)量程应大于通过小灯泡电流的估计值。(3)电流应从红表笔流入电表。（红进黑出）步骤:(1)选档;(2)测量;(3)读数。测直流电流思考如果用5mA挡测直流电流读数是：读数规则：用万用电表测直流电压、直流电流时，需根据第二行刻度读数。所选挡位最小刻度值为，由于指针指在35.8个最小刻度处，故所测电压：mAV1.0505mAmAU58.38.351.0①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。②选挡:测电阻时选择合适的倍率。以使指针指在中央刻度范围。③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。④测量:将红黑表笔接被测电阻两端进行测量。⑤读数:将指针示数乘以倍率得测量值。⑥将选择开关调至off档或交流电压最高档位置。欧姆表的使用欧姆表的使用步骤步骤3.测量定值电阻：怎样用多用电表测量定值电阻?测量中应注意什么?(1)待测电阻要跟别的元件和电源断开。欧姆表的使用欧姆表的使用注意注意：：Rx(2)换挡要重新电阻调零。123Ω1.50kΩ电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。(1)二极管的单向导电性3.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(2)欧姆表中电流的方向二极管是一种半导体元件。导电特点:电流从正极流入时电阻较小;电流从负极流入时电阻较大。RxI(3)测量二极管的正向电阻①机械调0(左侧0)；②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)；③电阻调0(右侧0)；④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；（黑正红负）⑤读数:将指针示数乘以倍率得测量值。(4)测量二极管的反向电阻①机械调0(左侧0)；②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡)；③再次电阻调0(右侧0)；④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；⑤读数:将指针示数乘以倍率得测量值。总结：二极管正向导通时：黑正红负二极管反向导通时：红正黑负(5)应用:判断二极管的正负极;判断二极管的好坏。正向导通时,电阻约为几百欧姆;反向截止时,电阻约为几百千欧。正向电阻越小越好(不能为零);反向电阻越大越好(不能无限大)。二极管两位同学用过多用电表后,分别把选择开关放在图示的位置。你认为谁的习惯好些?为什么?多用电表不使用时,应将选择开关调至off档或交流电压最高档位置。思思考考与与讨讨论论总结与归纳：1.测电阻时，如果无法估计待测电阻值大小，应先选择“×1”挡，调...
