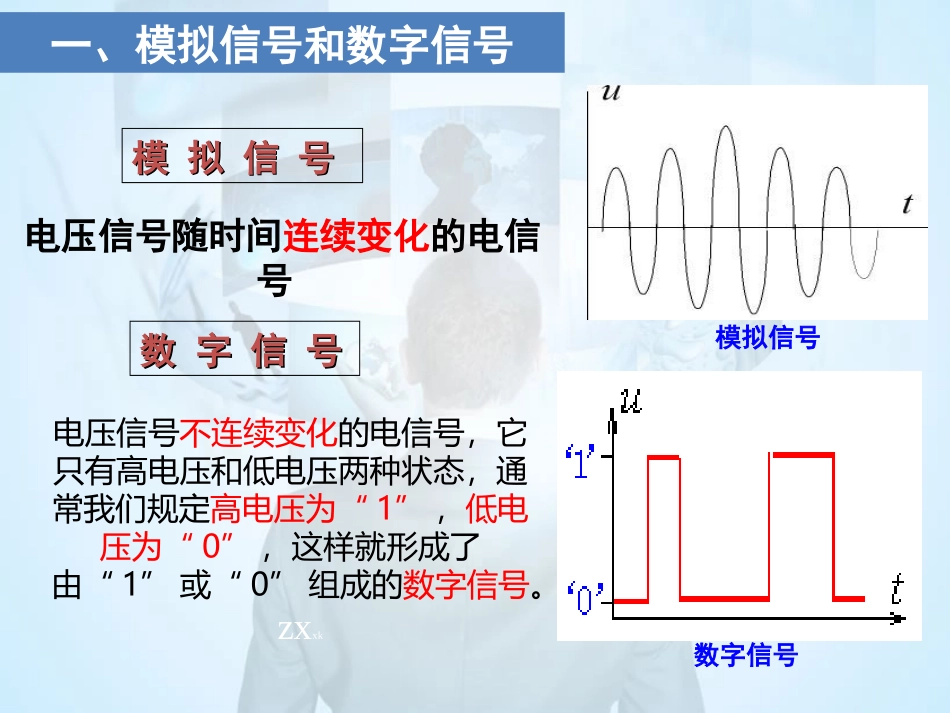

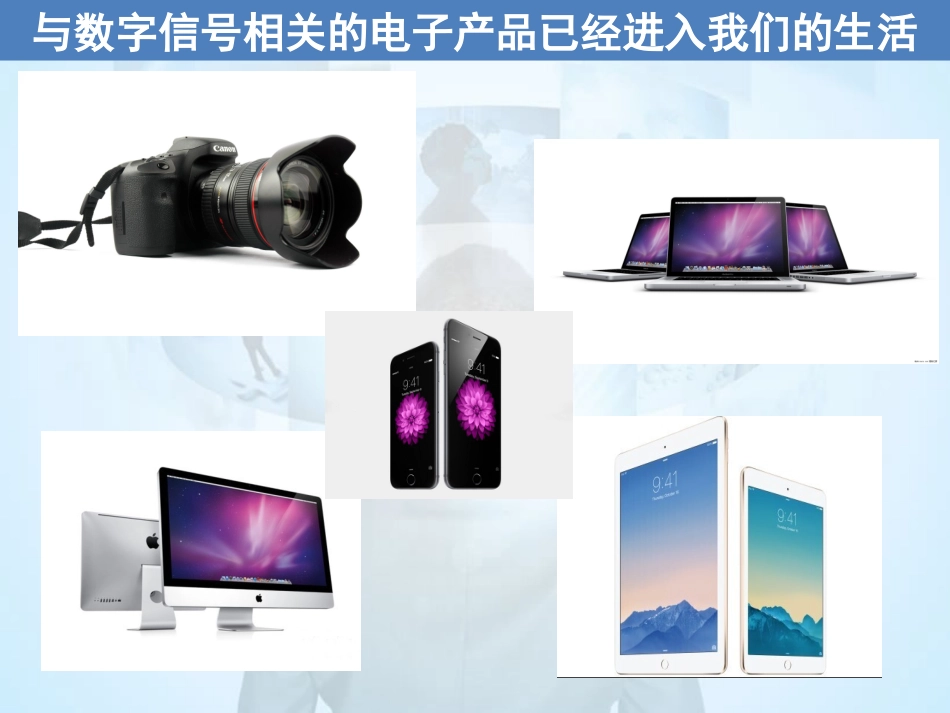

简单的逻辑电路模拟信号模拟信号数字信号数字信号电压信号随时间连续变化的电信号电压信号不连续变化的电信号，它只有高电压和低电压两种状态，通常我们规定高电压为“1”，低电压为“0”，这样就形成了由“1”或“0”组成的数字信号。zxxk模拟信号数字信号一、模拟信号和数字信号与数字信号相关的电子产品已经进入我们的生活数字信号的1和0好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路——门电路。三个基本门电路“与”门“或”门“非”门二、“与”门所谓“门”，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。×BAL条件结果灯L亮的条件是什么？1、一个事件的几个条件都满足后，该事件才能发生。我们把这种关系叫做“与”逻辑关系。2、具有“与”逻辑关系的电路——“与”门电路思考与讨论某单位财务室为了安全，规定不准一个人单独进入。为此，在门上以如图所示的方式安装了两把锁。只有甲与乙两个人同时打开各自的锁时，门才打开。它体现了——“与”逻辑关系条件结果开关A开关B灯泡L断断灭断通灭通断灭通通亮输入输出ABY开关闭合定义为1，断开定义为0，灯泡亮为1，灭为0。组卷网0000101001113、“与”门电路的真值表4、“与”门的电路符号ABY&×BAL×BAL二、“与”门×BAL条件结果1、“或”逻辑关系：如果几个条件中，只要有一个条件得到满足，某事件就会发生。2、“或”门：具有“或”逻辑关系的电路。三、“或”门思考与讨论某寝室的四名同学每人都配了一把门钥匙，各人都可以用自己的钥匙单独开门。它体现了——“或”逻辑关系202202条件结果开关A开关B灯泡L断断灭断通亮通断亮通通亮输入输出ABY开关闭合定义为1，断开定义为0，灯泡亮为1，灭为00000111011113、“或”门电路的真值表4、“或”门的电路符号ABY≥1×BAL×BAL三、“或”门四、“非”门A×L条件结果1、“非”逻辑关系：输出状态和输入状态呈相反的逻辑关系。2、“非”门：具有“非”逻辑关系的电路。3、“非”门电路真值表：输入A输出Y4、“非”门的符号：5、“非”门的输入信号和输出信号：AY10011四、“非”门五、集成电路“”六个非门集成电路的外引线“”六个非门集成电路的外引线四个2输入“与”门集成电路的外引线在显微镜下看到的在显微镜下看到的一个芯片的局部一个芯片的局部集成块集成块五、集成电路例1、一个机要仓库有一扇很大的电动仓库门，门上装有三把电动锁，三个机要员各有一把锁的钥匙，只有三人同时转动自己的钥匙（闭合自己的开关），才能通过一个继电器把门打开。图中的S1、S2、S3是三个锁内的开关，J为继电器（图中未画电动机的电路），请在方框内画出符合要求的门电路符号。＆例2、下图是一个简单的车门报警电路图，图中的开关S1、S2分别装在汽车的两扇门上，只要有车门打开，发光二极管就发光报警，请根据报警装置的要求，指出虚线方框是何种门电路。0V5VR1R2S1S2R1例3、如图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。(1)要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？1答：温度较低时Rt的阻值很大，R比Rt小得多，因此P、X之间的电压较大。要求此时电铃不发声，也就是要求输出给电铃的电压较小。输出与输入相反。“非”门。例3、如图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。(1)要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？1(2)为什么温度高时电铃会被接通？答：温度高时Rt的阻值减小，P、X之间的电压降低。这时由于输入了低电压，所以从“非”门输出的是高电压，电铃响起。例3、如图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。(1)要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？...
