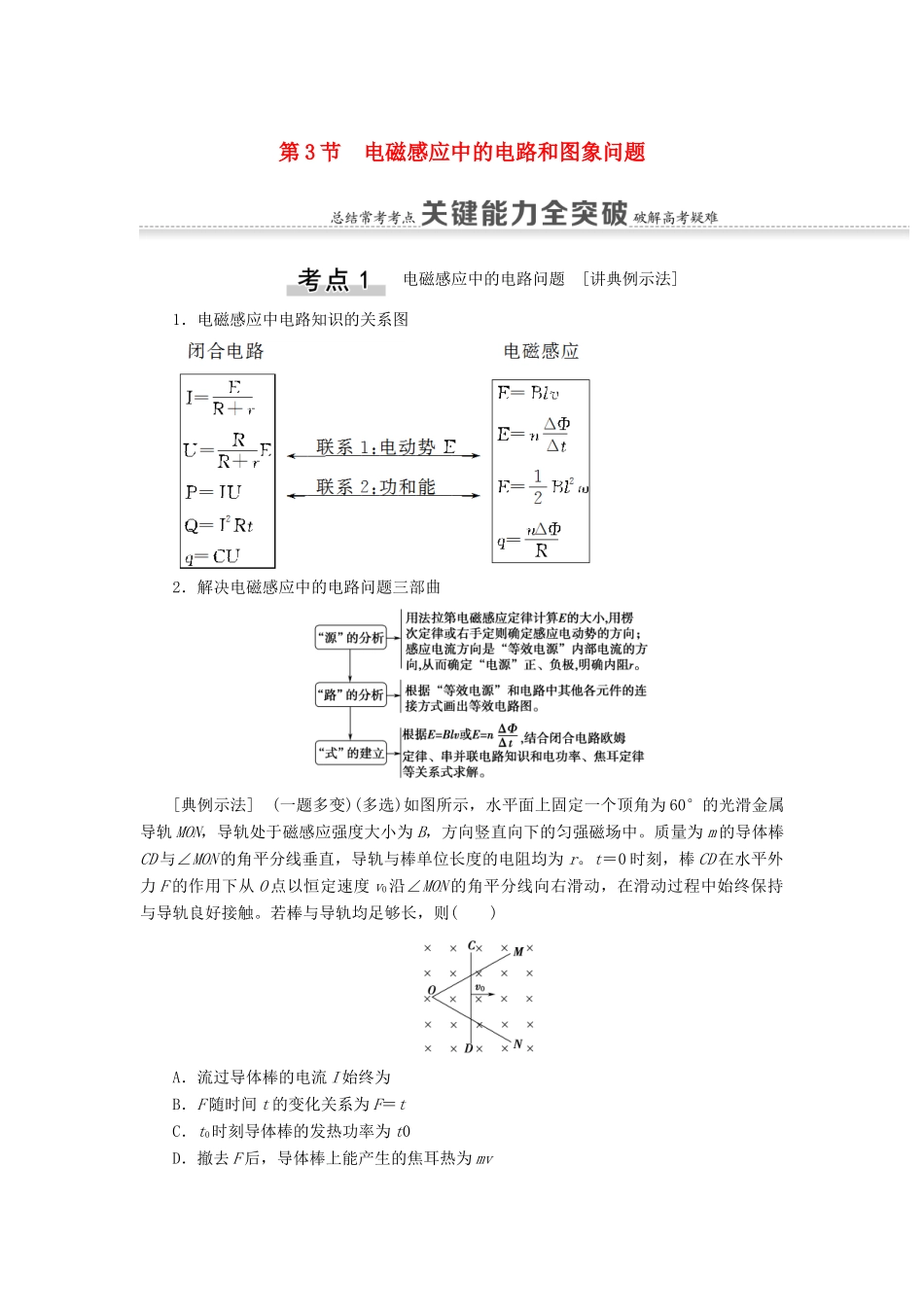

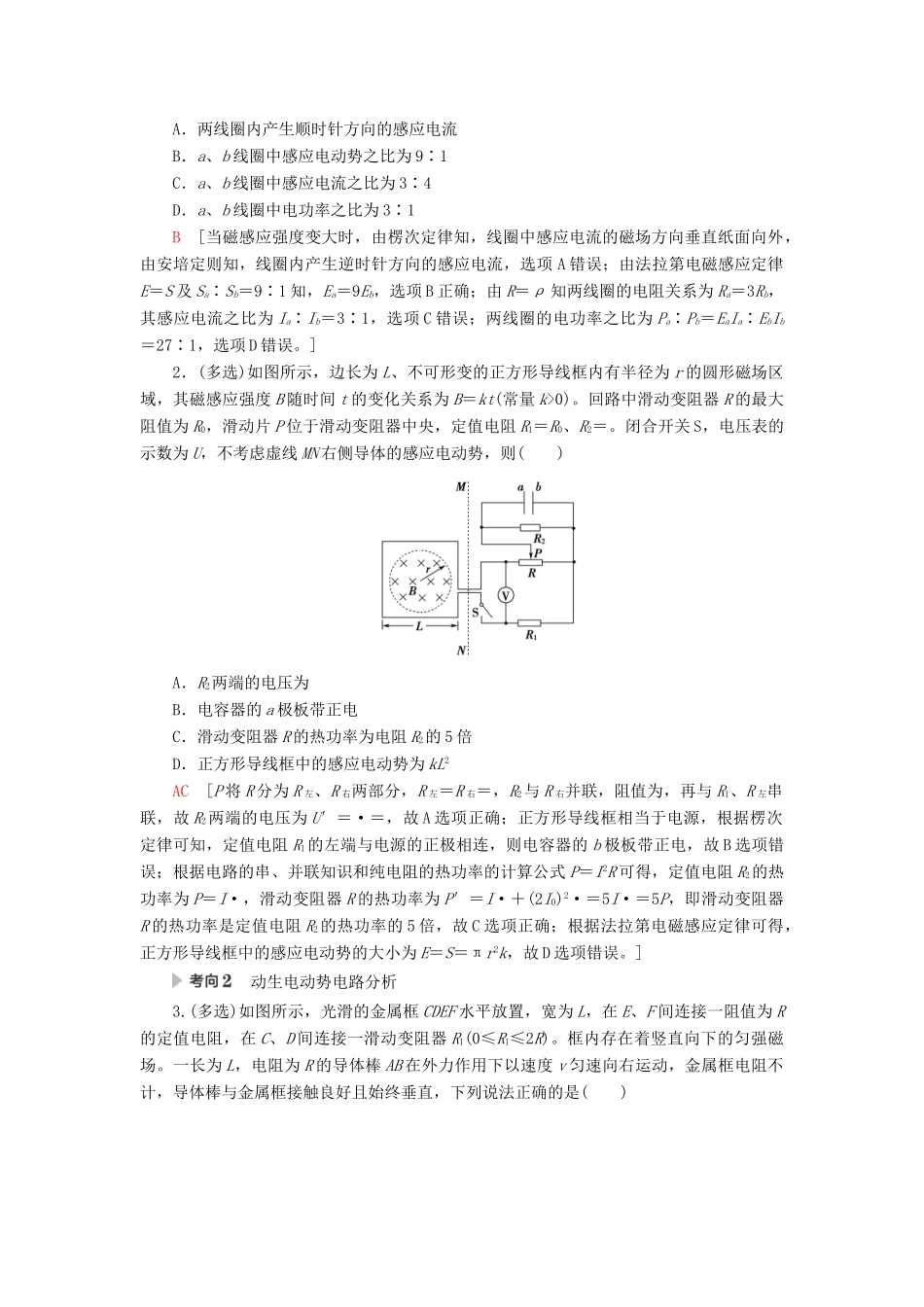

第3节电磁感应中的电路和图象问题电磁感应中的电路问题[讲典例示法]1．电磁感应中电路知识的关系图2．解决电磁感应中的电路问题三部曲[典例示法](一题多变)(多选)如图所示，水平面上固定一个顶角为60°的光滑金属导轨MON，导轨处于磁感应强度大小为B，方向竖直向下的匀强磁场中。质量为m的导体棒CD与∠MON的角平分线垂直，导轨与棒单位长度的电阻均为r。t＝0时刻，棒CD在水平外力F的作用下从O点以恒定速度v0沿∠MON的角平分线向右滑动，在滑动过程中始终保持与导轨良好接触。若棒与导轨均足够长，则()A．流过导体棒的电流I始终为B．F随时间t的变化关系为F＝tC．t0时刻导体棒的发热功率为t0D．撤去F后，导体棒上能产生的焦耳热为mvABC[导体棒的有效切割长度L＝2v0ttan30°，感应电动势E＝BLv0，回路的总电阻R＝r，联立可得通过导体棒的电流I＝＝，选项A正确；导体棒受力平衡，则外力F与安培力平衡，即F＝BIL，得F＝t，选项B正确；t0时刻导体棒的电阻为Rx＝2v0t0tan30°·r，则导体棒的发热功率P棒＝I2Rx＝t0，选项C正确；从撤去F到导体棒停下的过程，根据能量守恒定律有Q棒＋Q轨＝mv－0，得导体棒上能产生的焦耳热Q棒＝mv－Q轨0)。回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1＝R0、R2＝。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势，则()A．R2两端的电压为B．电容器的a极板带正电C．滑动变阻器R的热功率为电阻R2的5倍D．正方形导线框中的感应电动势为kL2AC[P将R分为R左、R右两部分，R左＝R右＝，R2与R右并联，阻值为，再与R1、R左串联，故R2两端的电压为U′＝·＝，故A选项正确；正方形导线框相当于电源，根据楞次定律可知，定值电阻R1的左端与电源的正极相连，则电容器的b极板带正电，故B选项错误；根据电路的串、并联知识和纯电阻的热功率的计算公式P＝I2R可得，定值电阻R2的热功率为P＝I·，滑动变阻器R的热功率为P′＝I·＋(2I0)2·＝5I·＝5P，即滑动变阻器R的热功率是定值电阻R2的热功率的5倍，故C选项正确；根据法拉第电磁感应定律可得，正方形导线框中的感应电动势的大小为E＝S＝πr2k，故D选项错误。]动生电动势电路分析3.(多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)。框内存在着竖直向下的匀强磁场。一长为L，电阻为R的导体棒AB在外力作用下以速度v匀速向右运动，金属框电阻不计...
