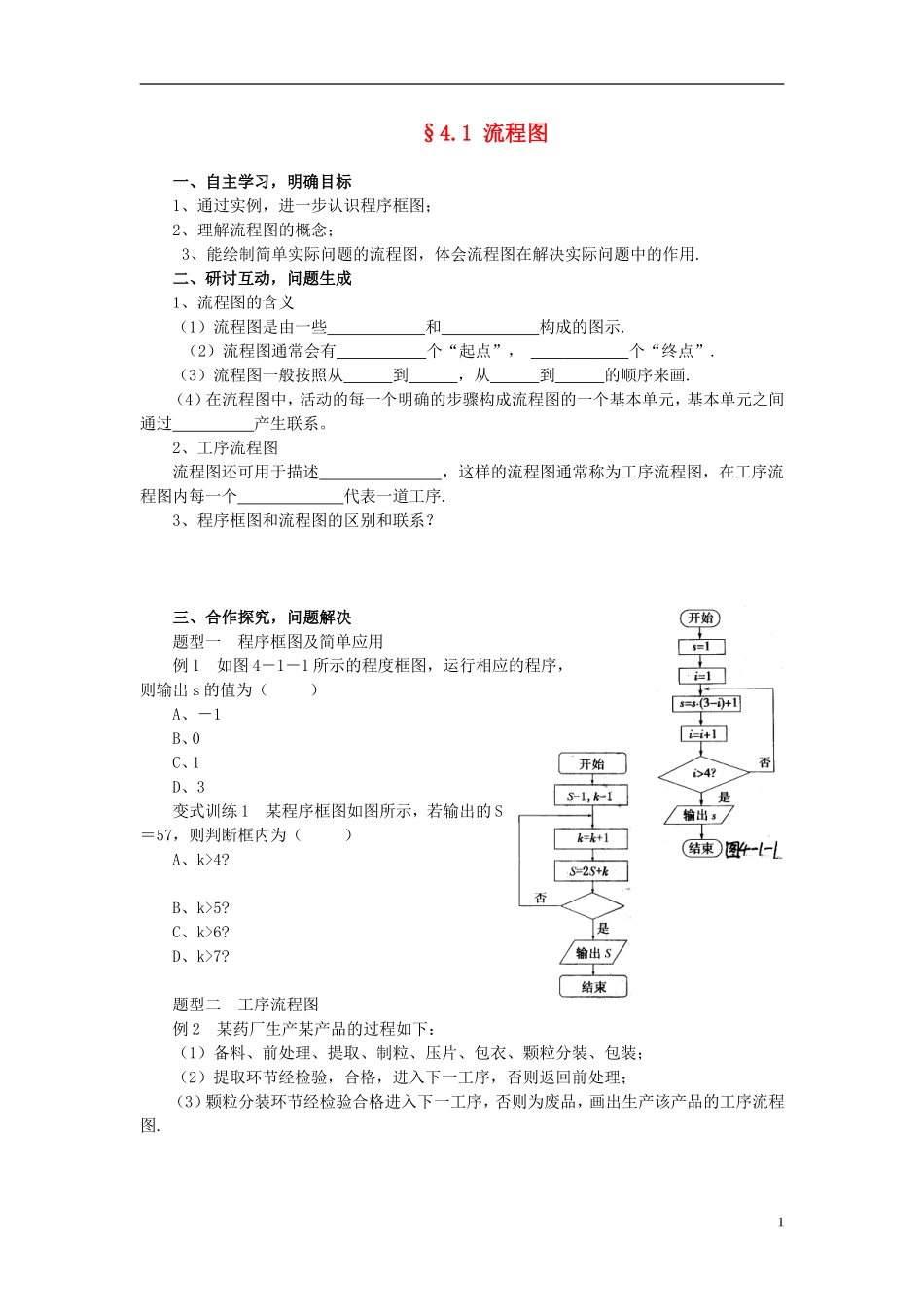

1流程图一、自主学习，明确目标1、通过实例，进一步认识程序框图；2、理解流程图的概念；3、能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用
二、研讨互动，问题生成1、流程图的含义（1）流程图是由一些和构成的图示
（2）流程图通常会有个“起点”，个“终点”
（3）流程图一般按照从到，从到的顺序来画
（4）在流程图中，活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间通过产生联系
2、工序流程图流程图还可用于描述，这样的流程图通常称为工序流程图，在工序流程图内每一个代表一道工序
3、程序框图和流程图的区别和联系
三、合作探究，问题解决题型一程序框图及简单应用例1如图4－1－1所示的程度框图，运行相应的程序，则输出s的值为（）A、－1B、0C、1D、3变式训练1某程序框图如图所示，若输出的S＝57，则判断框内为（）A、k>4
题型二工序流程图例2某药厂生产某产品的过程如下：（1）备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装；（2）提取环节经检验，合格，进入下一工序，否则返回前处理；（3）颗粒分装环节经检验合格进入下一工序，否则为废品，画出生产该产品的工序流程图

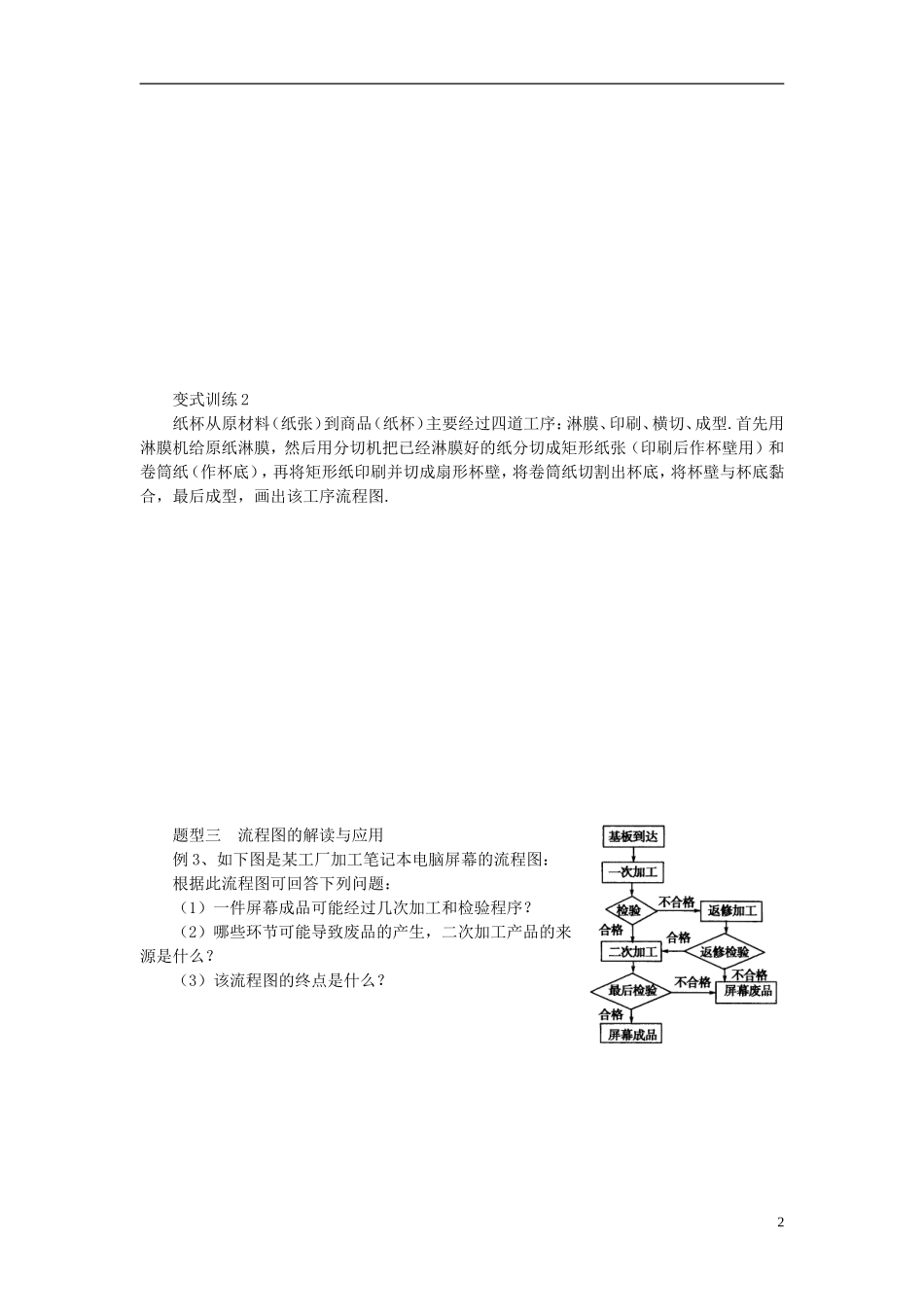

1变式训练2纸杯从原材料（纸张）到商品（纸杯）主要经过四道工序：淋膜、印刷、横切、成型
首先用淋膜机给原纸淋膜，然后用分切机把已经淋膜好的纸分切成矩形纸张（印刷后作杯壁用）和卷筒纸（作杯底），再将矩形纸印刷并切成扇形杯壁，将卷筒纸切割出杯底，将杯壁与杯底黏合，最后成型，画出该工序流程图
题型三流程图的解读与应用例3、如下图是某工厂加工笔记本电脑屏幕的流程图：根据此流程图可回答下列问题：（1）一件屏幕成品可能经过几次加工和检验程序
（2）哪些环节可能导致废品的产生，二次加工产品的来源是什么
（3）该流程图的终点是什么

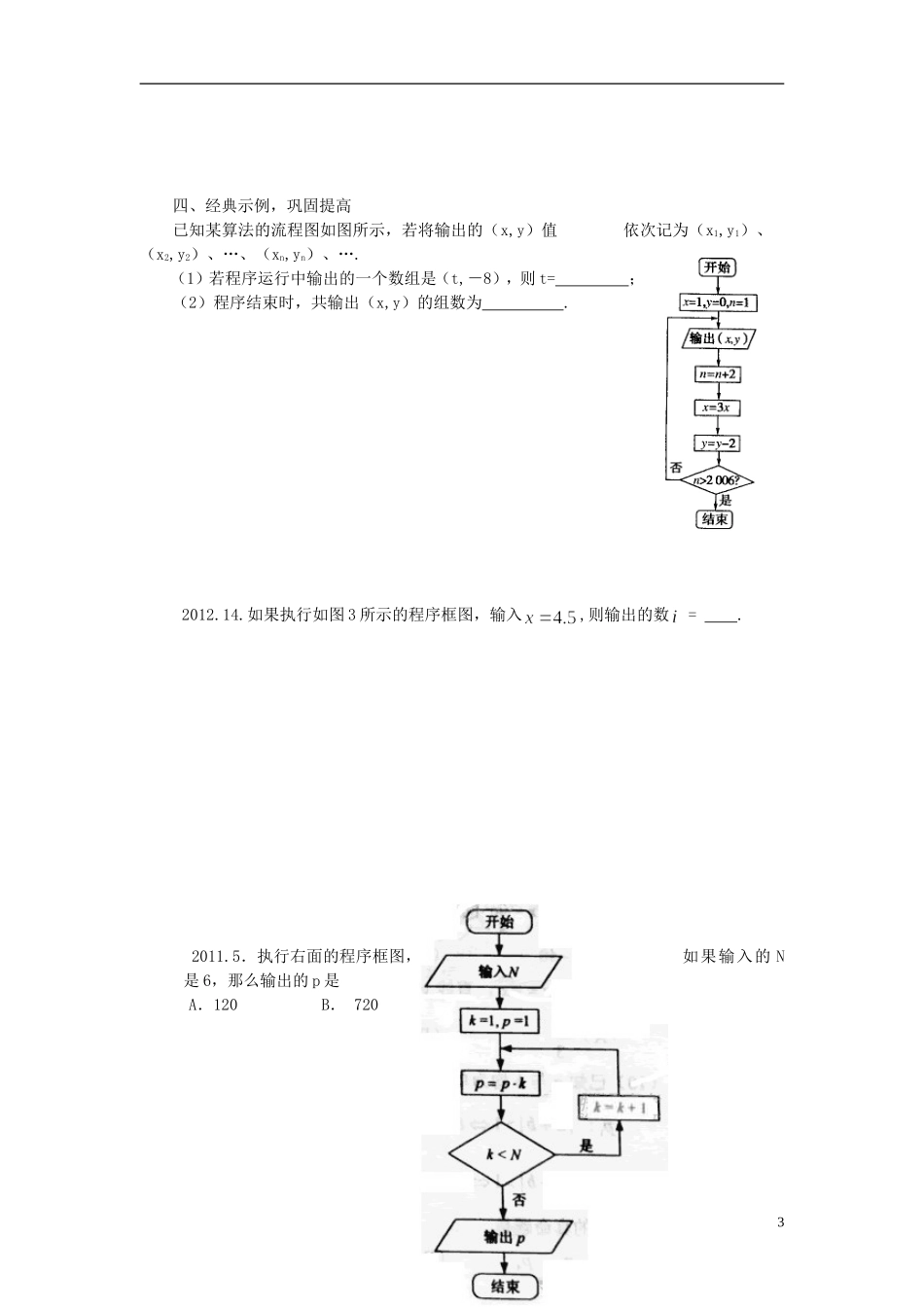

2四、经典示例，巩固提高已知某算法的
