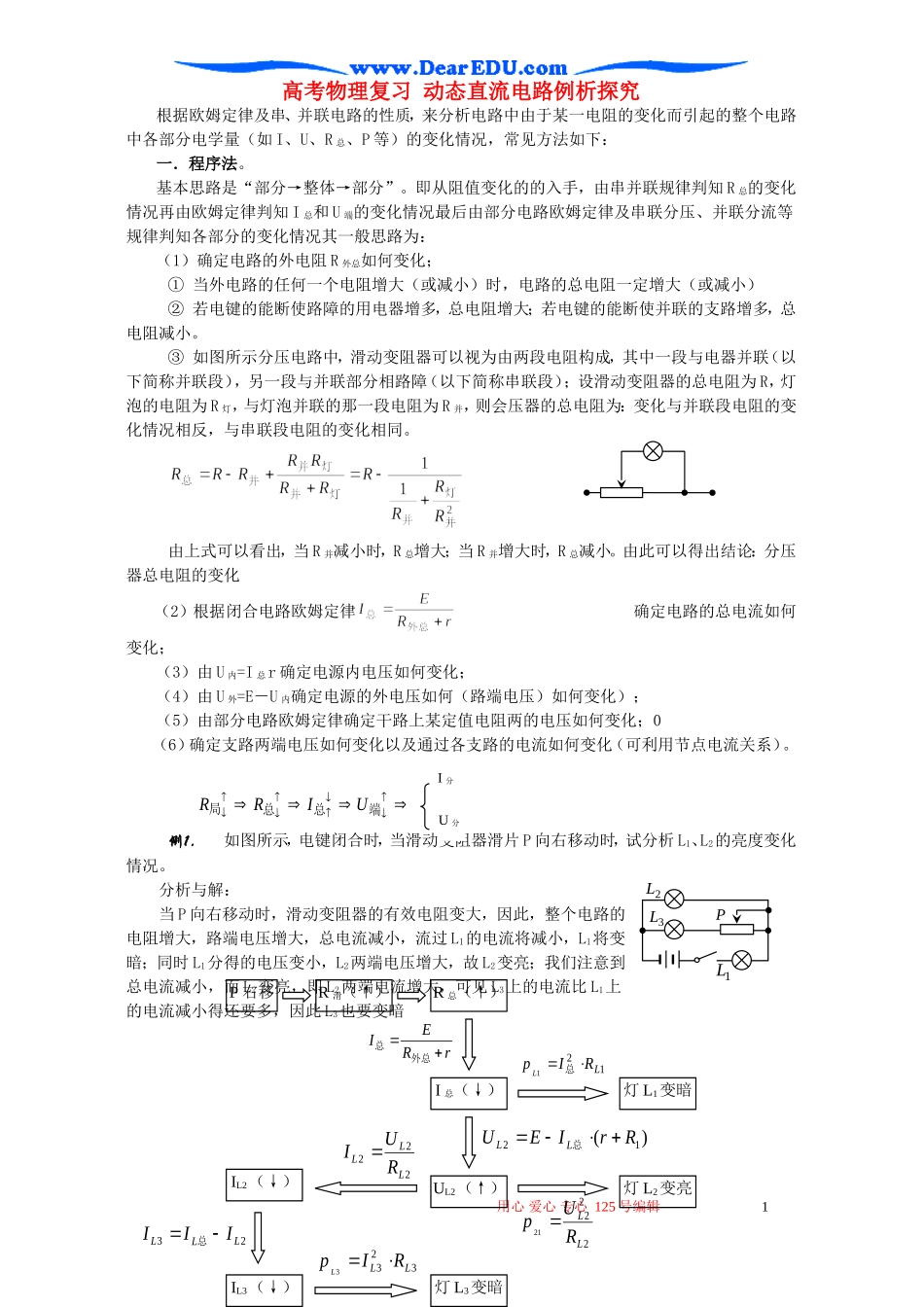

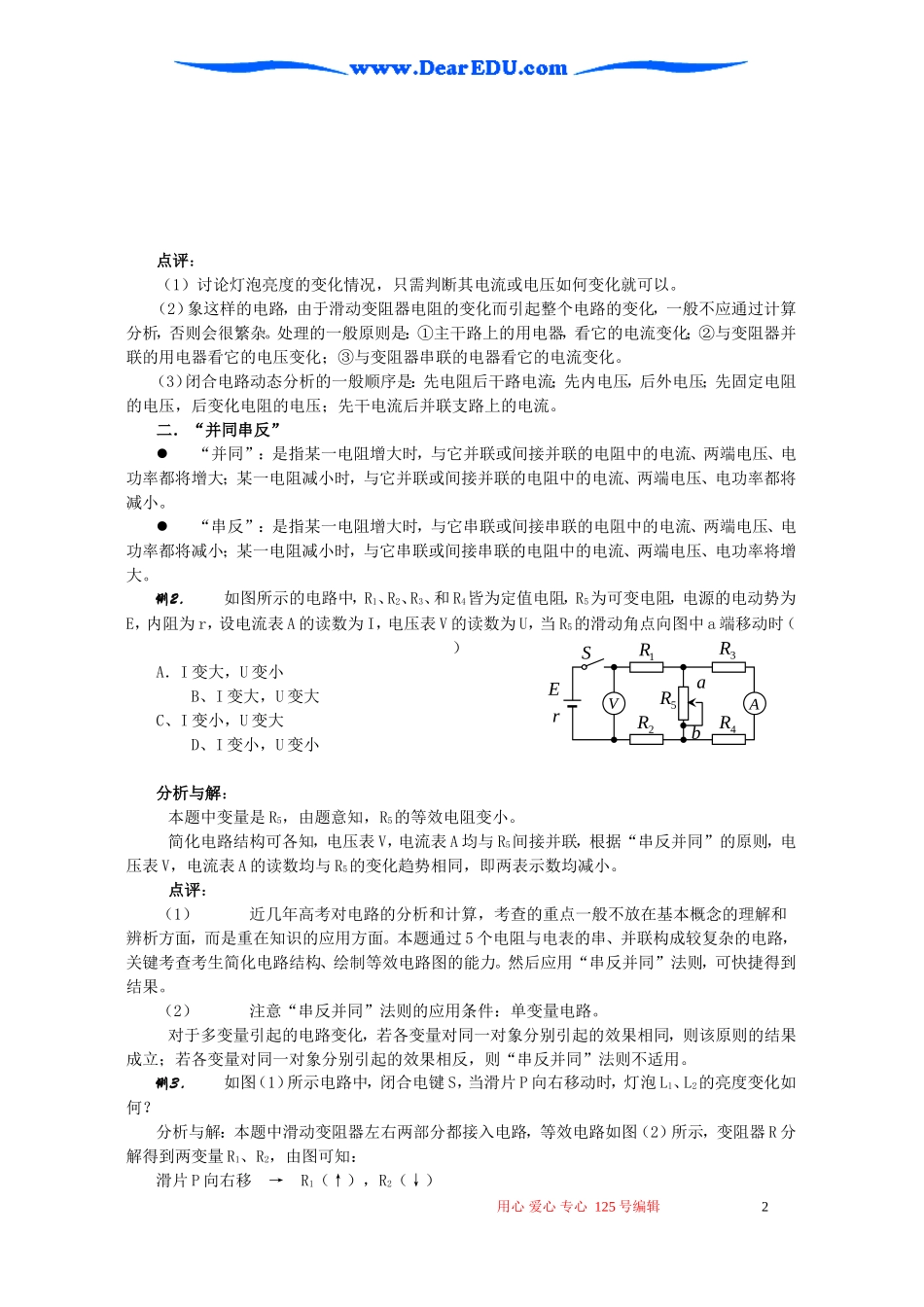

高考物理复习动态直流电路例析探究根据欧姆定律及串、并联电路的性质，来分析电路中由于某一电阻的变化而引起的整个电路中各部分电学量（如I、U、R总、P等）的变化情况，常见方法如下：一．程序法。基本思路是“部分→整体→部分”。即从阻值变化的的入手，由串并联规律判知R总的变化情况再由欧姆定律判知I总和U端的变化情况最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况其一般思路为：（1）确定电路的外电阻R外总如何变化；①当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）②若电键的能断使路障的用电器增多，总电阻增大；若电键的能断使并联的支路增多，总电阻减小。③如图所示分压电路中，滑动变阻器可以视为由两段电阻构成，其中一段与电器并联（以下简称并联段），另一段与并联部分相路障（以下简称串联段）；设滑动变阻器的总电阻为R，灯泡的电阻为R灯，与灯泡并联的那一段电阻为R并，则会压器的总电阻为：变化与并联段电阻的变化情况相反，与串联段电阻的变化相同。由上式可以看出，当R并减小时，R总增大；当R并增大时，R总减小。由此可以得出结论：分压器总电阻的变化（2）根据闭合电路欧姆定律确定电路的总电流如何变化；（3）由U内=I总r确定电源内电压如何变化；（4）由U外=E－U内确定电源的外电压如何（路端电压）如何变化）；（5）由部分电路欧姆定律确定干路上某定值电阻两的电压如何变化；0（6）确定支路两端电压如何变化以及通过各支路的电流如何变化（可利用节点电流关系）。例1．如图所示，电键闭合时，当滑动变阻器滑片P向右移动时，试分析L1、L2的亮度变化情况。分析与解：当P向右移动时，滑动变阻器的有效电阻变大，因此，整个电路的电阻增大，路端电压增大，总电流减小，流过L1的电流将减小，L1将变暗；同时L1分得的电压变小，L2两端电压增大，故L2变亮；我们注意到总电流减小，而L2变亮，即L2两端电流增大，可见L3上的电流比L1上的电流减小得还要多，因此L3也要变暗用心爱心专心125号编辑1端总总局UIRRI分U分1L2LP3L23LLLIII总rREI外总总121LRIpL总22221LLRUp222LLLRUI灯L1变暗UL2（↑）IL2（↓）IL3（↓）灯L2变亮P右移R滑（↑）R总（↑）I总（↓）灯L3变暗3233LLRIpL)(12RrIEULL总点评：（1）讨论灯泡亮度的变化情况，只需判断其电流或电压如何变化就可以。（2）象这样的电路，由于滑动变阻器电阻的变化而引起整个电路的变化，一般不应通过计算分析，否则会很繁杂。处理的一般原则是：①主干路上的用电器，看它的电流变化；②与变阻器并联的用电器看它的电压变化；③与变阻器串联的电器看它的电流变化。（3）闭合电路动态分析的一般顺序是：先电阻后干路电流；先内电压，后外电压；先固定电阻的电压，后变化电阻的电压；先干电流后并联支路上的电流。二．“并同串反”“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小。“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率将增大。例2．如图所示的电路中，R1、R2、R3、和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A的读数为I，电压表V的读数为U，当R5的滑动角点向图中a端移动时（）A．I变大，U变小B、I变大，U变大C、I变小，U变大D、I变小，U变小分析与解：本题中变量是R5，由题意知，R5的等效电阻变小。简化电路结构可各知，电压表V，电流表A均与R5间接并联，根据“串反并同”的原则，电压表V，电流表A的读数均与R5的变化趋势相同，即两表示数均减小。点评：（1）近几年高考对电路的分析和计算，考查的重点一般不放在基本概念的理解和辨析方面，而是重在知识的应用方面。本题通过5个电阻与电表的串、并联构成较复杂的电路，关键考查考生简化电路结构、绘制等效电路图的能力。然后应用“串反并同”法则，可快捷得到结果。（...
