高二物理选修3-1 第六节 走进门电路VIP免费

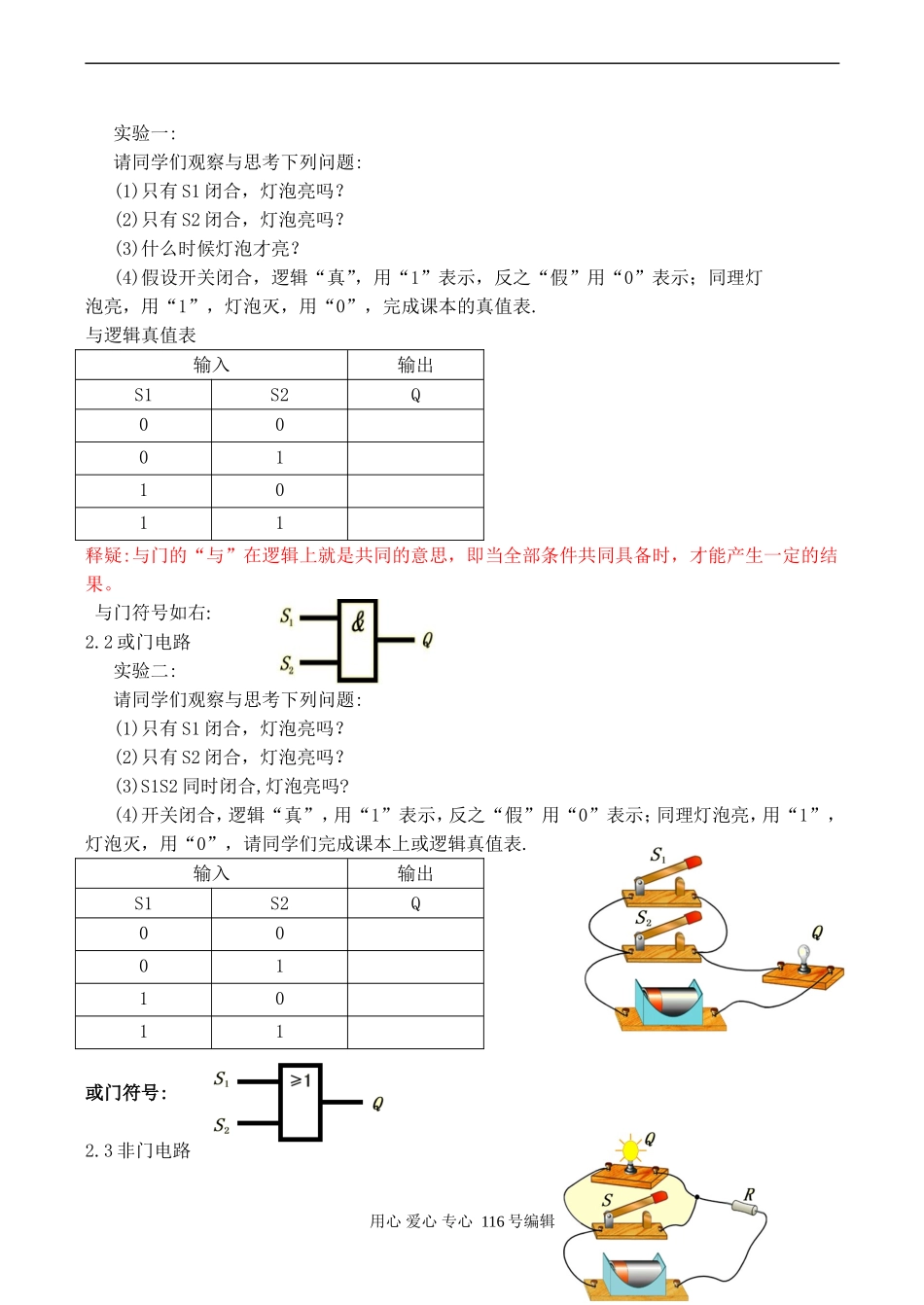

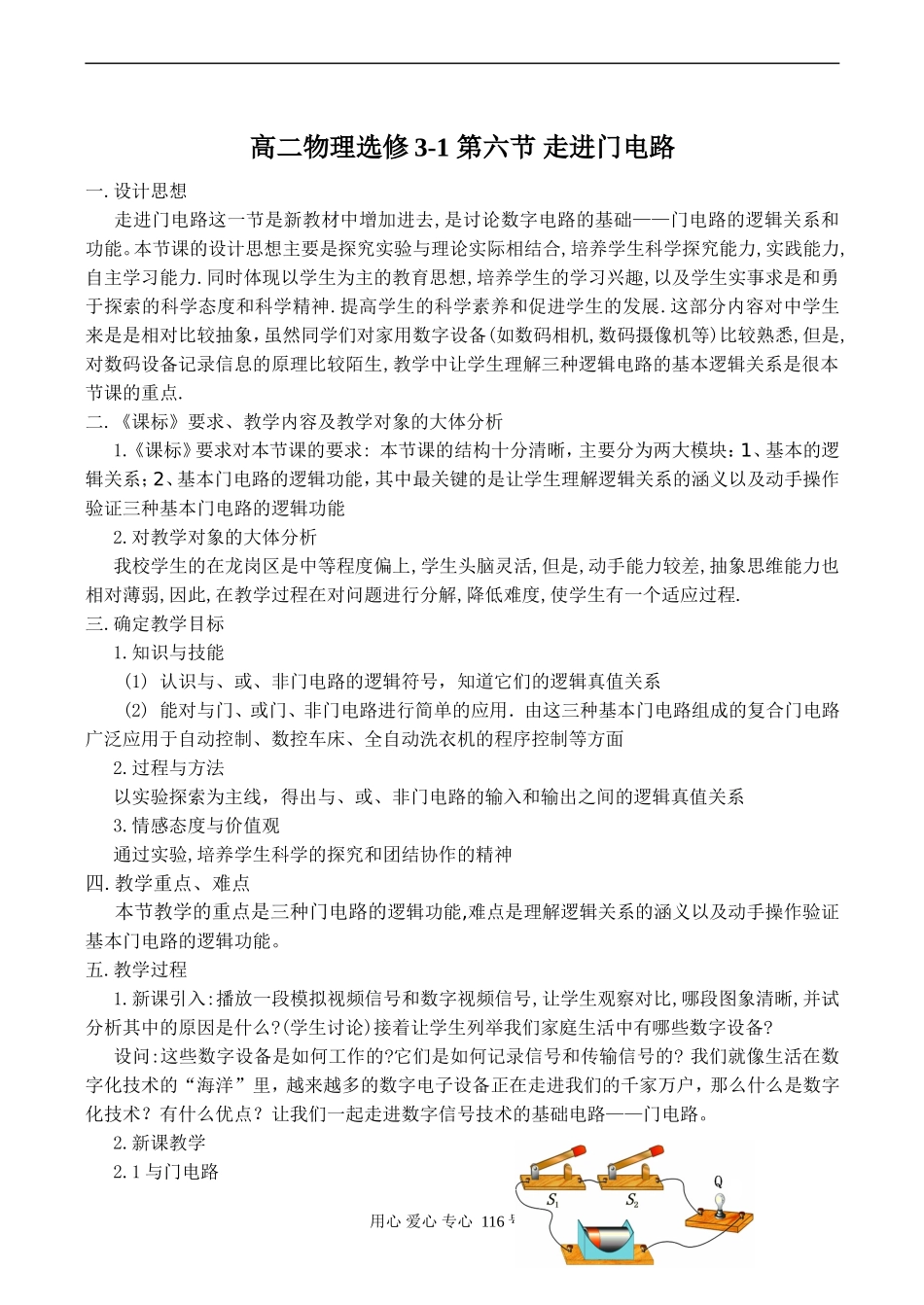

高二物理选修3-1第六节走进门电路一.设计思想走进门电路这一节是新教材中增加进去,是讨论数字电路的基础——门电路的逻辑关系和功能。本节课的设计思想主要是探究实验与理论实际相结合,培养学生科学探究能力,实践能力,自主学习能力.同时体现以学生为主的教育思想,培养学生的学习兴趣,以及学生实事求是和勇于探索的科学态度和科学精神.提高学生的科学素养和促进学生的发展.这部分内容对中学生来是是相对比较抽象，虽然同学们对家用数字设备(如数码相机,数码摄像机等)比较熟悉,但是,对数码设备记录信息的原理比较陌生,教学中让学生理解三种逻辑电路的基本逻辑关系是很本节课的重点.二.《课标》要求、教学内容及教学对象的大体分析1.《课标》要求对本节课的要求:本节课的结构十分清晰，主要分为两大模块：1、基本的逻辑关系；2、基本门电路的逻辑功能，其中最关键的是让学生理解逻辑关系的涵义以及动手操作验证三种基本门电路的逻辑功能2.对教学对象的大体分析我校学生的在龙岗区是中等程度偏上,学生头脑灵活,但是,动手能力较差,抽象思维能力也相对薄弱,因此,在教学过程在对问题进行分解,降低难度,使学生有一个适应过程.三.确定教学目标1.知识与技能(1)认识与、或、非门电路的逻辑符号，知道它们的逻辑真值关系(2)能对与门、或门、非门电路进行简单的应用．由这三种基本门电路组成的复合门电路广泛应用于自动控制、数控车床、全自动洗衣机的程序控制等方面2.过程与方法以实验探索为主线，得出与、或、非门电路的输入和输出之间的逻辑真值关系3.情感态度与价值观通过实验,培养学生科学的探究和团结协作的精神四.教学重点、难点本节教学的重点是三种门电路的逻辑功能,难点是理解逻辑关系的涵义以及动手操作验证基本门电路的逻辑功能。五.教学过程1.新课引入:播放一段模拟视频信号和数字视频信号,让学生观察对比,哪段图象清晰,并试分析其中的原因是什么?(学生讨论)接着让学生列举我们家庭生活中有哪些数字设备?设问:这些数字设备是如何工作的?它们是如何记录信号和传输信号的?我们就像生活在数字化技术的“海洋”里，越来越多的数字电子设备正在走进我们的千家万户，那么什么是数字化技术？有什么优点？让我们一起走进数字信号技术的基础电路——门电路。2.新课教学2.1与门电路用心爱心专心116号编辑实验一:请同学们观察与思考下列问题:(1)只有S1闭合，灯泡亮吗？(2)只有S2闭合，灯泡亮吗？(3)什么时候灯泡才亮？(4)假设开关闭合，逻辑“真”，用“1”表示，反之“假”用“0”表示；同理灯泡亮，用“1”，灯泡灭，用“0”，完成课本的真值表.与逻辑真值表输入输出S1S2Q00011011释疑:与门的“与”在逻辑上就是共同的意思，即当全部条件共同具备时，才能产生一定的结果。与门符号如右:2.2或门电路实验二:请同学们观察与思考下列问题:(1)只有S1闭合，灯泡亮吗？(2)只有S2闭合，灯泡亮吗？(3)S1S2同时闭合,灯泡亮吗?(4)开关闭合，逻辑“真”，用“1”表示，反之“假”用“0”表示；同理灯泡亮，用“1”，灯泡灭，用“0”，请同学们完成课本上或逻辑真值表.输入输出S1S2Q00011011或门符号:2.3非门电路用心爱心专心116号编辑实验三:请同学们观察与思考下列问题:(1)灯泡什么时候亮?(2)灯泡什么时候熄灭?(3)开关闭合，逻辑“真”，用“1”表示，反之“假”用“0”表示；同理灯泡亮，用“1”，灯泡灭，用“0”，请同学们完成课本上非逻辑真值表.输入输出SQ10非门符号:3门电路的应用三种基本的门电路在实践中更多的是以组合的形式出现复合门电路,这此复合的门电路可以制成各种编码器,译码器,计数器,触发器,存储器等,广泛应用于社会生产和人们生活中,如本节课开头我们列举的数字设备等.下面通过实验来探究门电路的逻辑功能.3.1与门电路的应用实例应用一:简易火警报警器如图所示的电路图是一个应用非门构成的一个简易火警报警器电路．图中R是可变电阻，R’是一个热敏电阻，L是一个蜂鸣器，G是一个非门,当温度较低时，热敏电阻的电阻值非常大，即R’远大于R;而当火警发生时，热敏电阻的阻值就会降低，从而远小于电阻R的阻值．请说明工作原理．[讨论分析]由图可知，0点接地，电势为0．当温度较低时，由...
