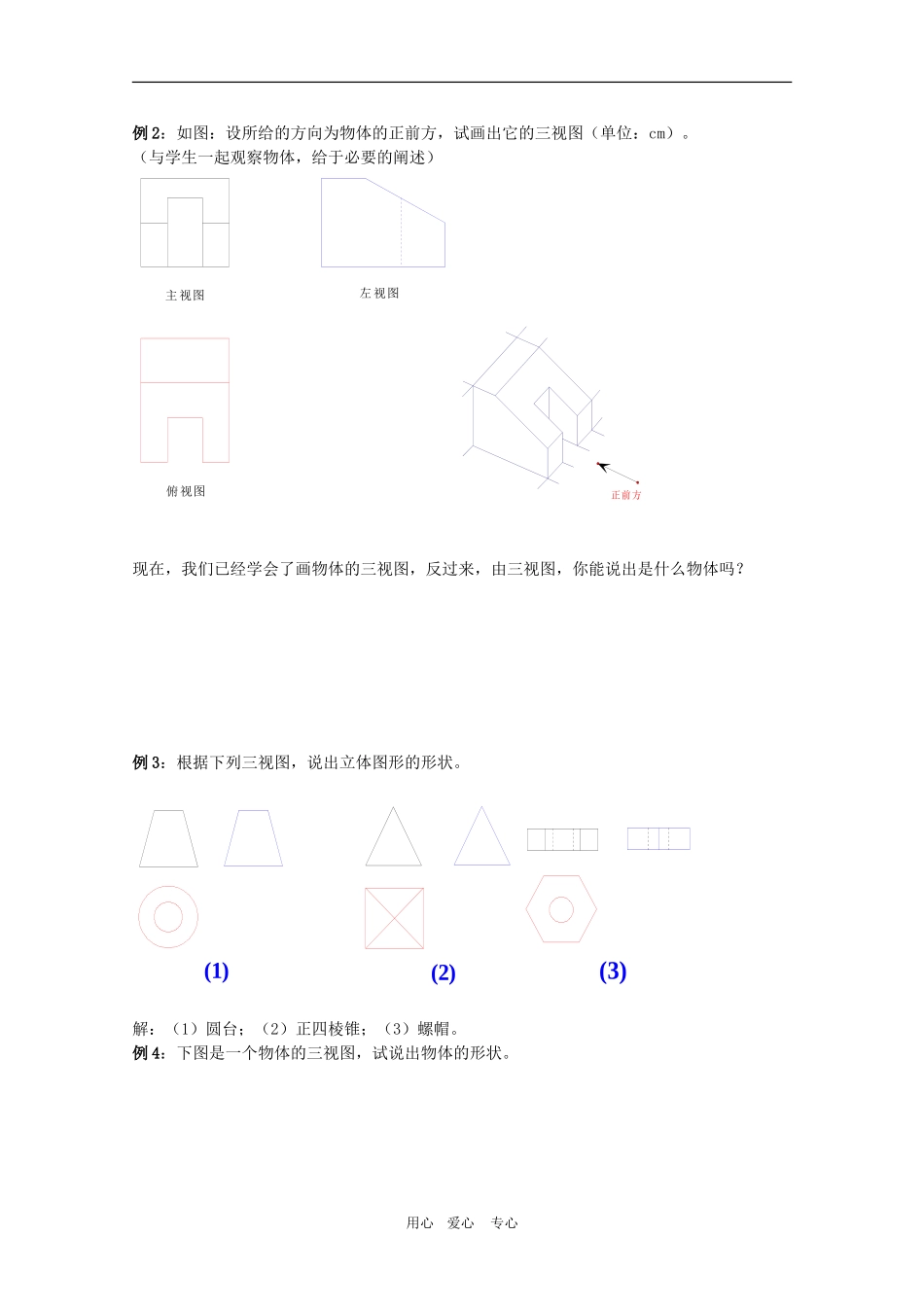

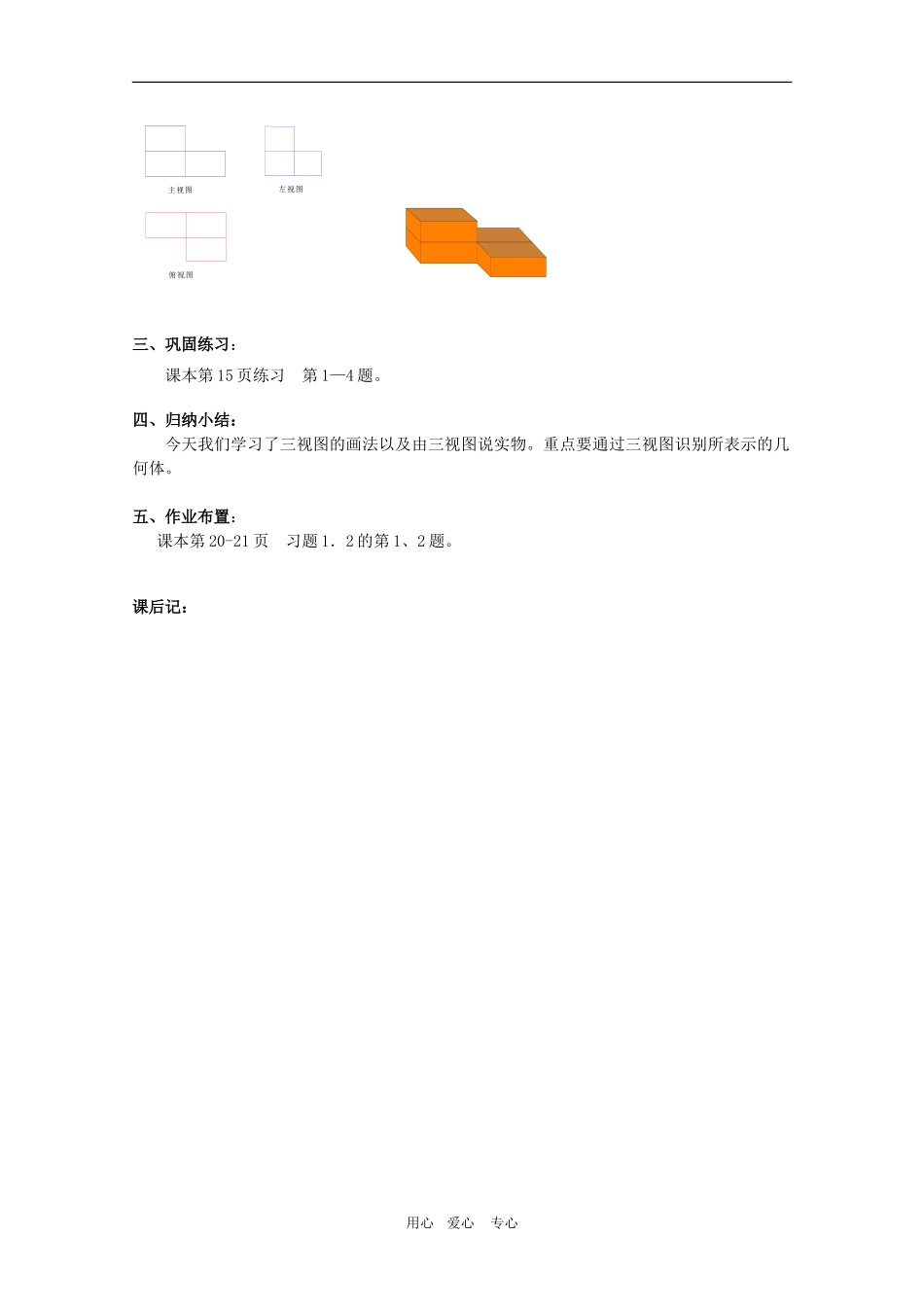

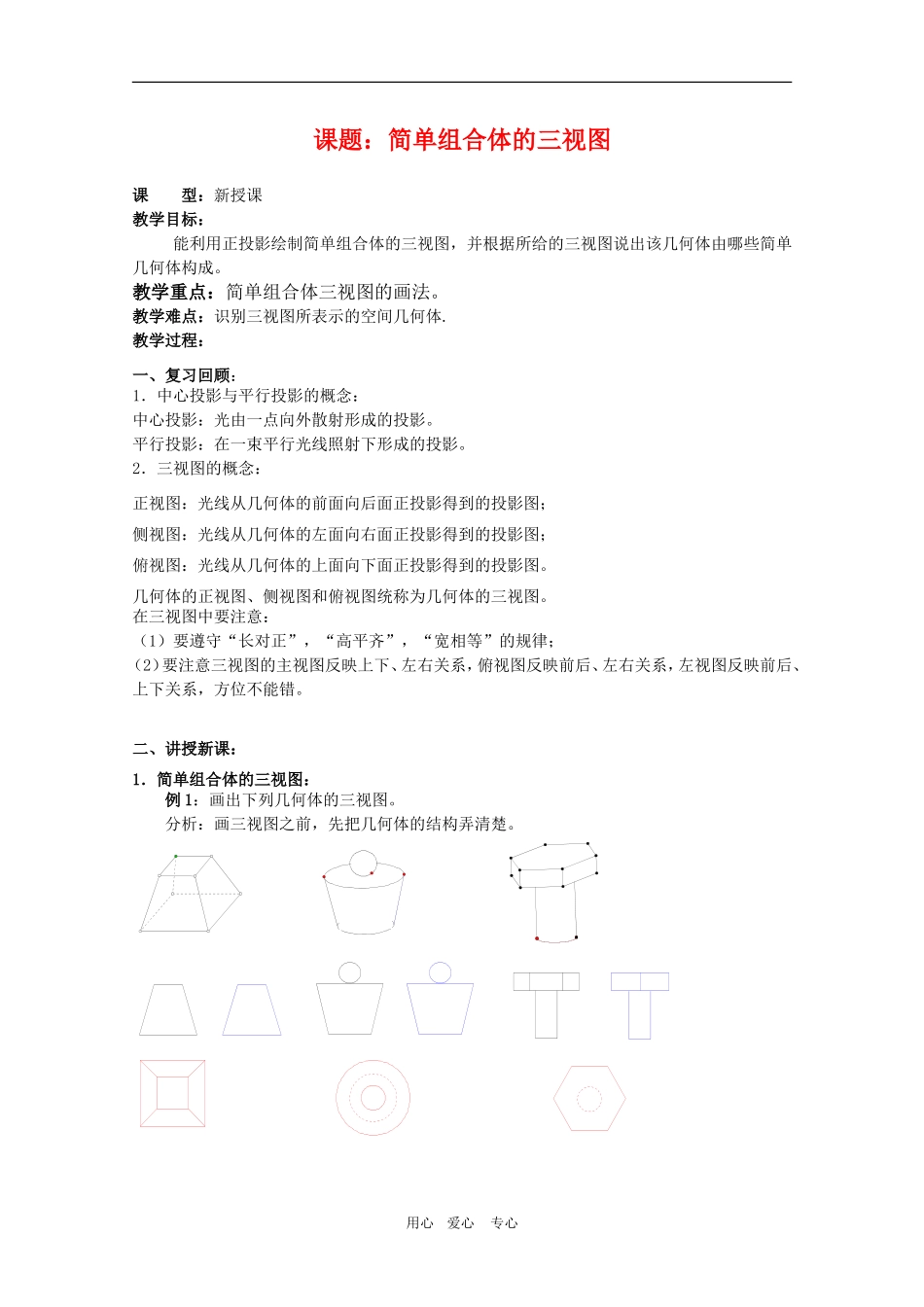

课题：简单组合体的三视图课型：新授课教学目标：能利用正投影绘制简单组合体的三视图，并根据所给的三视图说出该几何体由哪些简单几何体构成。教学重点：简单组合体三视图的画法。教学难点：识别三视图所表示的空间几何体.教学过程：一、复习回顾：1．中心投影与平行投影的概念：中心投影：光由一点向外散射形成的投影。平行投影：在一束平行光线照射下形成的投影。2．三视图的概念：正视图：光线从几何体的前面向后面正投影得到的投影图；侧视图：光线从几何体的左面向右面正投影得到的投影图；俯视图：光线从几何体的上面向下面正投影得到的投影图。几何体的正视图、侧视图和俯视图统称为几何体的三视图。在三视图中要注意：（1）要遵守“长对正”，“高平齐”，“宽相等”的规律；（2）要注意三视图的主视图反映上下、左右关系，俯视图反映前后、左右关系，左视图反映前后、上下关系，方位不能错。二、讲授新课：1．简单组合体的三视图：例1：画出下列几何体的三视图。分析：画三视图之前，先把几何体的结构弄清楚。用心爱心专心例2：如图：设所给的方向为物体的正前方，试画出它的三视图（单位：cm）。（与学生一起观察物体，给于必要的阐述）左视图俯视图主视图正前方现在，我们已经学会了画物体的三视图，反过来，由三视图，你能说出是什么物体吗？例3：根据下列三视图，说出立体图形的形状。(2)(1)(3)解：（1）圆台；（2）正四棱锥；（3）螺帽。例4：下图是一个物体的三视图，试说出物体的形状。用心爱心专心俯视图左视图主视图三、巩固练习：课本第15页练习第1—4题。四、归纳小结：今天我们学习了三视图的画法以及由三视图说实物。重点要通过三视图识别所表示的几何体。五、作业布置：课本第20-21页习题1．2的第1、2题。课后记：用心爱心专心
