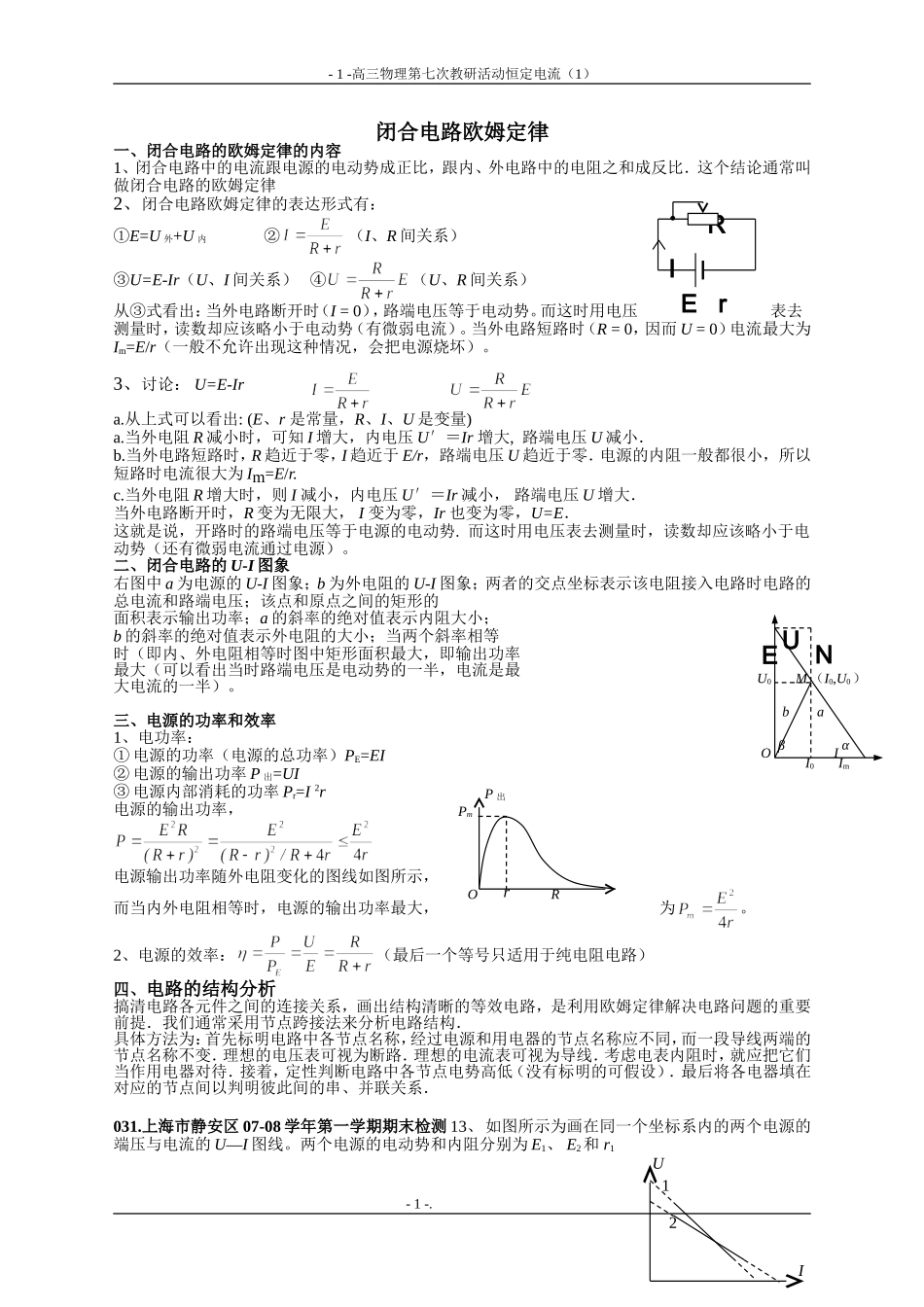

RErIOIαI0ImbaUEU0M（I0,U0）βNORP出Pmr-1-高三物理第七次教研活动恒定电流（1）闭合电路欧姆定律一、闭合电路的欧姆定律的内容1、闭合电路中的电流跟电源的电动势成正比，跟内、外电路中的电阻之和成反比．这个结论通常叫做闭合电路的欧姆定律2、闭合电路欧姆定律的表达形式有：①E=U外+U内②（I、R间关系）③U=E-Ir（U、I间关系）④（U、R间关系）从③式看出：当外电路断开时（I=0），路端电压等于电动势。而这时用电压表去测量时，读数却应该略小于电动势（有微弱电流）。当外电路短路时（R=0，因而U=0）电流最大为Im=E/r（一般不允许出现这种情况，会把电源烧坏）。3、讨论：U=E-Ira.从上式可以看出:(E、r是常量，R、I、U是变量)a.当外电阻R减小时，可知I增大，内电压U′＝Ir增大,路端电压U减小．b.当外电路短路时，R趋近于零，I趋近于E/r，路端电压U趋近于零．电源的内阻一般都很小，所以短路时电流很大为Im=E/r.c.当外电阻R增大时，则I减小，内电压U′＝Ir减小，路端电压U增大．当外电路断开时，R变为无限大，I变为零，Ir也变为零，U=E．这就是说，开路时的路端电压等于电源的电动势.而这时用电压表去测量时，读数却应该略小于电动势（还有微弱电流通过电源）。二、闭合电路的U-I图象右图中a为电源的U-I图象；b为外电阻的U-I图象；两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示输出功率；a的斜率的绝对值表示内阻大小；b的斜率的绝对值表示外电阻的大小；当两个斜率相等时（即内、外电阻相等时图中矩形面积最大，即输出功率最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）。三、电源的功率和效率1、电功率：①电源的功率（电源的总功率）PE=EI②电源的输出功率P出=UI③电源内部消耗的功率Pr=I2r电源的输出功率，电源输出功率随外电阻变化的图线如图所示，而当内外电阻相等时，电源的输出功率最大，为。2、电源的效率：（最后一个等号只适用于纯电阻电路）四、电路的结构分析搞清电路各元件之间的连接关系，画出结构清晰的等效电路，是利用欧姆定律解决电路问题的重要前提．我们通常采用节点跨接法来分析电路结构．具体方法为：首先标明电路中各节点名称，经过电源和用电器的节点名称应不同，而一段导线两端的节点名称不变．理想的电压表可视为断路．理想的电流表可视为导线．考虑电表内阻时，就应把它们当作用电器对待．接着，定性判断电路中各节点电势高低（没有标明的可假设）．最后将各电器填在对应的节点间以判明彼此间的串、并联关系．031.上海市静安区07-08学年第一学期期末检测13、如图所示为画在同一个坐标系内的两个电源的端压与电流的U—I图线。两个电源的电动势和内阻分别为E1、E2和r1-1-.版权所有—吕叔湘中学庞留根2008年8月12UI-2-高三物理第七次教研活动恒定电流（1）、r2，当外电路接入相同的定值电阻R时，其端压和电流分别为U1、U2和I1、I2，下列说法正确的是(ABD)A、E1>E2，r1>r2B、若U1>U2，则I1>I2C、适当选择R，可使U1>U2，I1=I2D、适当选择R，可使I1=I2、U1=U2010.07-08学年清华大学附中模拟试题5．图中，每个电池的电动势为E，内阻为r，电阻器的电阻R保持不变．甲图中通过R的电流为，乙图中通过R的电流为．已知，则（C）A．等于3∶4B．等于4∶3C．等于1∶1D．不能确定030.扬州市07-08学年度第一学期期末调研试卷7．高温超导限流器由超导部件和限流电阻并联组成，如图。超导部件有一个超导临界电流Ic，当通过限流器的电流I＞Ic时，将造成超导体失超，从超导态（电阻为零）转变为正常态（一个纯电阻）。以此来限制电力系统的故障电流，已知超导部件的正常态电阻为R1=3Ω，超导临界电流Ic=1.2A，限流电阻R2=6Ω，小灯泡L上标有“6V，6W”的字样，电源电动势E=8V，内阻r=2Ω，原来电路正常工作，现L突然发生短路，则(BC)A．短路前通过R1的电流为AB．短路后超导部件将由超导状态转化为正常态C．短路后通过R1的电流为AD．短路后通过R1的电流为2A006江苏省南通市08届第一次基础调研测试13．（10分）用电动势为1.5V、内阻为1.0Ω的干电池5节串联，给一个“6.0V0.6W”的用电器供电．（1）...
