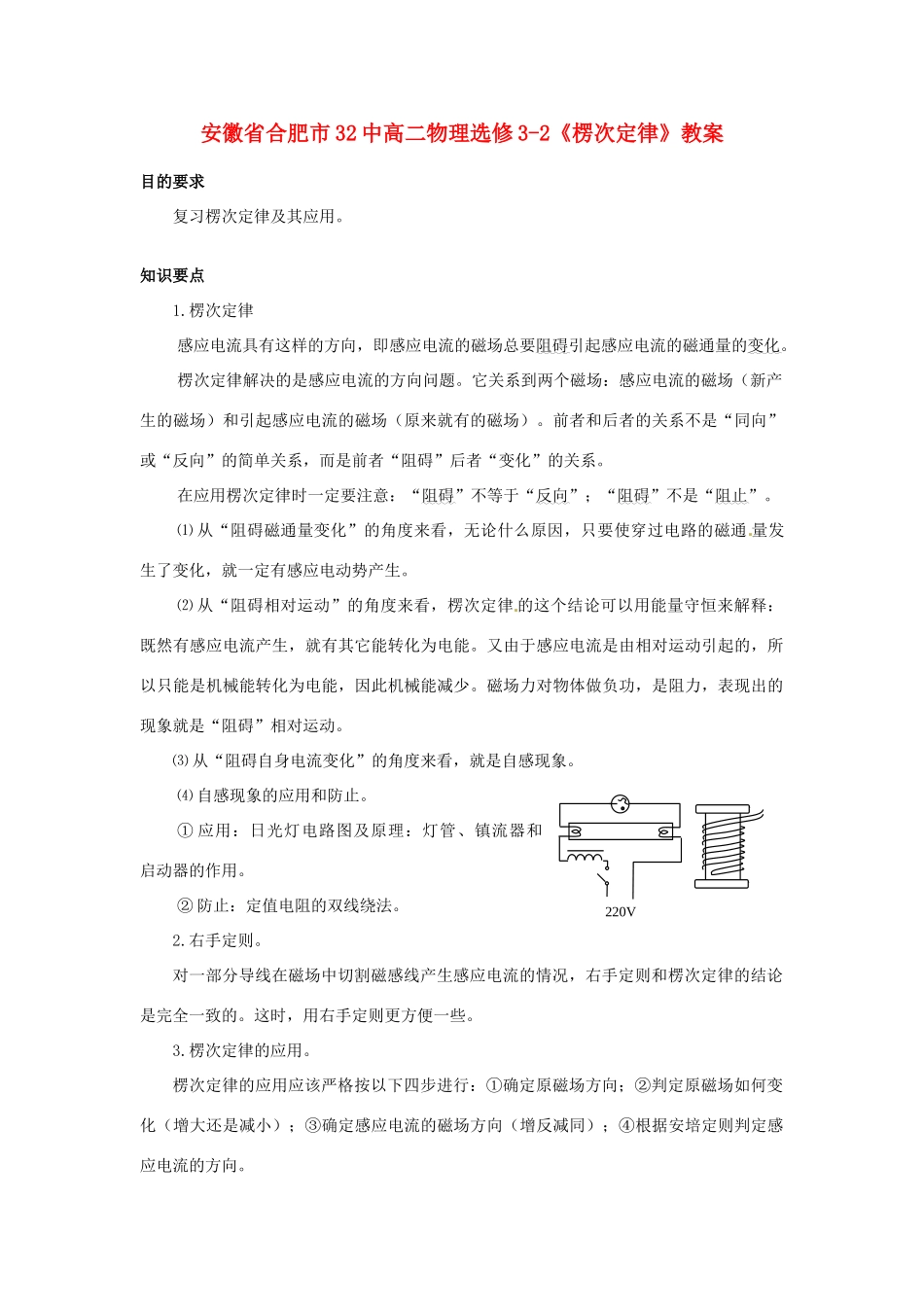

安徽省合肥市32中高二物理选修3-2《楞次定律》教案目的要求复习楞次定律及其应用。知识要点1.楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。楞次定律解决的是感应电流的方向问题。它关系到两个磁场：感应电流的磁场（新产生的磁场）和引起感应电流的磁场（原来就有的磁场）。前者和后者的关系不是“同向”或“反向”的简单关系，而是前者“阻碍”后者“变化”的关系。在应用楞次定律时一定要注意：“阻碍”不等于“反向”；“阻碍”不是“阻止”。⑴从“阻碍磁通量变化”的角度来看，无论什么原因，只要使穿过电路的磁通量发生了变化，就一定有感应电动势产生。⑵从“阻碍相对运动”的角度来看，楞次定律的这个结论可以用能量守恒来解释：既然有感应电流产生，就有其它能转化为电能。又由于感应电流是由相对运动引起的，所以只能是机械能转化为电能，因此机械能减少。磁场力对物体做负功，是阻力，表现出的现象就是“阻碍”相对运动。⑶从“阻碍自身电流变化”的角度来看，就是自感现象。⑷自感现象的应用和防止。①应用：日光灯电路图及原理：灯管、镇流器和启动器的作用。②防止：定值电阻的双线绕法。2.右手定则。对一部分导线在磁场中切割磁感线产生感应电流的情况，右手定则和楞次定律的结论是完全一致的。这时，用右手定则更方便一些。3.楞次定律的应用。楞次定律的应用应该严格按以下四步进行：①确定原磁场方向；②判定原磁场如何变化（增大还是减小）；③确定感应电流的磁场方向（增反减同）；④根据安培定则判定感应电流的方向。220V例题分析例1：如图所示，有两个同心导体圆环。内环中通有顺时针方向的电流，外环中原来无电流。当内环中电流逐渐增大时，外环中有无感应电流？方向如何？解：由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外部向外的所有磁感线条数相等，所以外环所围面积内（这里指包括内环圆面积在内的总面积，而不只是环形区域的面积）的总磁通向里、增大，所以外环中感应电流磁场的方向为向外，由安培定则，外环中感应电流方向为逆时针。例2：如图所示，闭合导体环固定。条形磁铁S极向下以初速度v0-沿过导体环圆心的竖直线下落过程，导体环中的感应电流方向如何？解：从“阻碍磁通量变化”来看，当条形磁铁的中心恰好位于线圈M所在的水平面时，磁铁内部向上的磁感线都穿过了线圈，而磁铁外部向下穿过线圈的磁通量最少，所以此时刻穿过线圈M的磁通量最大。因此全过程中原磁场方向向上，先增后减，感应电流磁场方向先下后上，感应电流先顺时针后逆时针。从“阻碍相对运动”来看，线圈对应该是先排斥（靠近阶段）后吸引（远离阶段），把条形磁铁等效为螺线管，该螺线管中的电流是从上向下看逆时针方向的，根据“同向电流互相吸引，反向电流互相排斥”，感应电流方向应该是先顺时针后逆时针的，与前一种方法的结论相同。例3：如图所示，O1O2是矩形导线框abcd的对称轴，其左方有垂直于纸面向外的匀强磁场。以下哪些情况下abcd中有感应电流产生？方向如何？A.将abcd向纸外平移B.将abcd向右平移C.将abcd以ab为轴转动60°D.将abcd以cd为轴转动60°解：A、C两种情况下穿过abcd的磁通量没有发生变化，无感应电流产生。B、D两种情况下原磁通向外，减少，感应电流磁场向外，感应电流方向为abcd。adbcO1O2NSv0M例4：如图所示装置中，cd杆原来静止。当ab杆做如下那些运动时，cd杆将向右移动？A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动解：.ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变化，L2中无感应电流产生，cd保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下，增大，通过cd的电流方向向下，cd向右移动，B正确；同理可得C不正确，D正确。选B、D例5：如图所示，当磁铁绕O1O2轴匀速转动时，矩形导线框（不考虑重力）将如何运动？解：本题分析方法很多，最简单的方法是：从“阻碍相对运动”的角度来看，导线框一定会跟随条形磁铁同方向转动起来。如果不计一切摩擦阻力，最终导线框将和磁铁转动速度无限接近到可以认为相同；如果考虑摩擦阻力，则导线框的转速总比...
