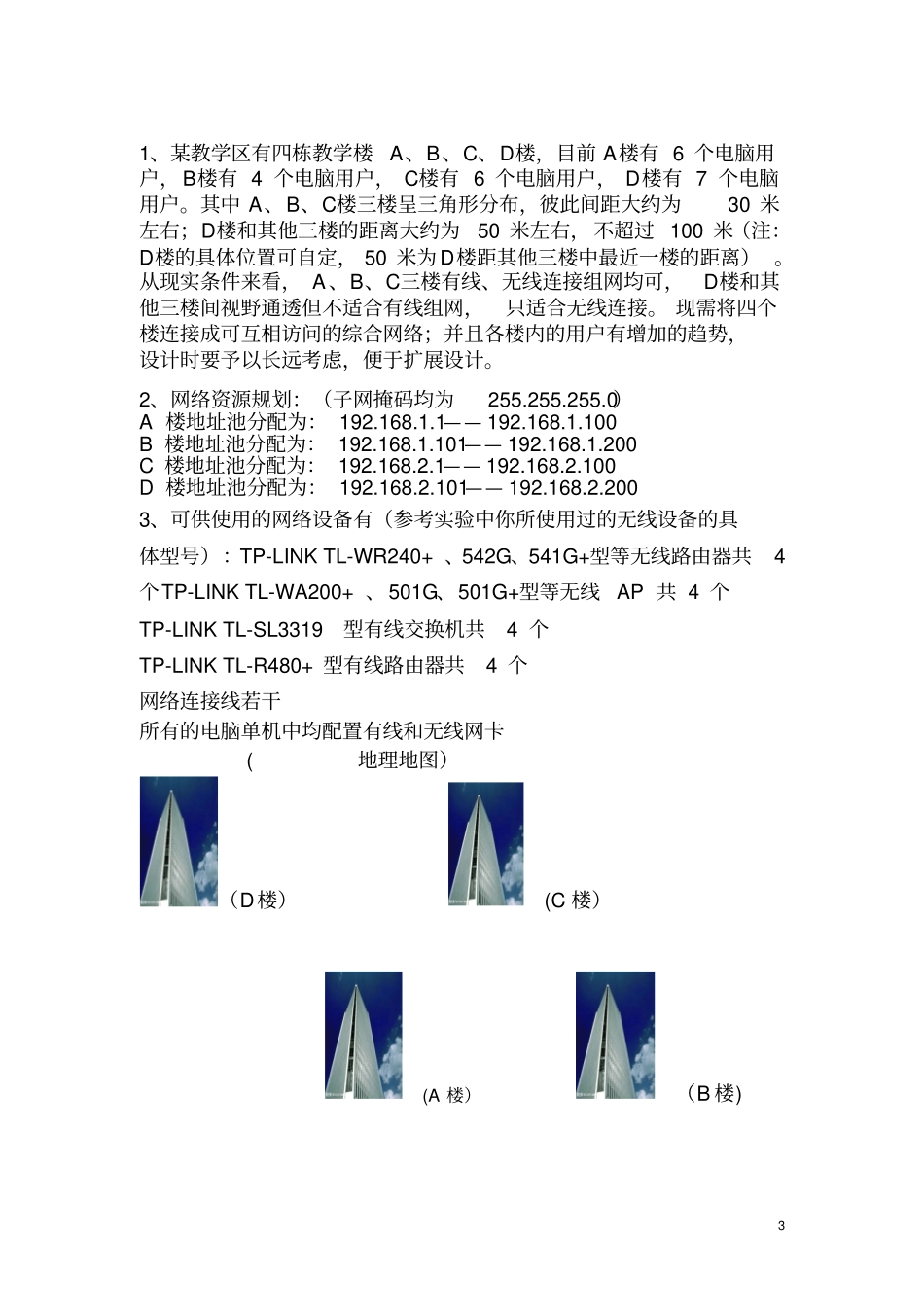

1期末大作业设计报告课程名称：无线网络应用姓名：学院：专业：学号：指导教师：张昱，史笑兴，李惠忠年月日无线网络应用大型作业2(楼宇网络设计方案)目录（一）、方案要求（二）、原理概述（三）、设计思路说明（四）、设计拓扑结构（五）、具体实现步骤（六）、测试方案说明（七）、设计总结一、方案要求31、某教学区有四栋教学楼A、B、C、D楼，目前A楼有6个电脑用户，B楼有4个电脑用户，C楼有6个电脑用户，D楼有7个电脑用户。其中A、B、C楼三楼呈三角形分布，彼此间距大约为30米左右；D楼和其他三楼的距离大约为50米左右，不超过100米（注：D楼的具体位置可自定，50米为D楼距其他三楼中最近一楼的距离）。从现实条件来看，A、B、C三楼有线、无线连接组网均可，D楼和其他三楼间视野通透但不适合有线组网，只适合无线连接。现需将四个楼连接成可互相访问的综合网络；并且各楼内的用户有增加的趋势，设计时要予以长远考虑，便于扩展设计。2、网络资源规划：（子网掩码均为255.255.255.0）A楼地址池分配为：192.168.1.1——192.168.1.100B楼地址池分配为：192.168.1.101——192.168.1.200C楼地址池分配为：192.168.2.1——192.168.2.100D楼地址池分配为：192.168.2.101——192.168.2.2003、可供使用的网络设备有（参考实验中你所使用过的无线设备的具体型号）：TP-LINKTL-WR240+、542G、541G+型等无线路由器共4个TP-LINKTL-WA200+、501G、501G+型等无线AP共4个TP-LINKTL-SL3319型有线交换机共4个TP-LINKTL-R480+型有线路由器共4个网络连接线若干所有的电脑单机中均配置有线和无线网卡(地理地图）（D楼）(C楼）(A楼）（B楼)4二、原理概述我的总体思路：首先我把楼宇群之间的网络可以总体分为3个层次：①同一楼内PC机直接的互相连接的LAN②相同网段不同楼宇间的互相连接的LAN包括D楼与C楼间的WLAN③不同网段间LAN的互相连通其次将三个层次的网络利用所学到的知识完美的链接起来达到实验的目的详细原理：第一层次楼宇内的LAN无线AP组建WLAN原理无线AP是AccessPoint的缩写，即无线访问节点、会话点或存取桥接器单纯性无线AP就是一个无线的交换机，仅仅是提供一个无线信号发射的功能。单纯性无线AP的工作原理是将网络信号通过有线的双绞线传送过来，经过AP产品的编译，将电信号转换成为无线电讯号发送出来，形成无线网的覆盖。根据不同的功率，其可以实现不同程度、不同范围的网络覆盖，一般无线AP的最大覆盖距离可达300米以上。通过AP的中转，楼宇内的PC机可以连在同一台AP上从而组建WLAN。无线路由器组建WLAN原理无线路由器（Router）是将单纯性无线AP和宽带路由器合二为一的扩展型产品。它不仅具备单纯性无线AP所有功能如支持DHCP客户端、VPN、防火墙、WEP加密等等，而且还包括了网络地址转换（NAT）功能，可支持局域网用户的网络连接共享。可实现家庭无线网络中的Internet连接共享，实现ADSL小区宽带的无线共享接入。对于其在楼宇内组建WLAN的原理其实和AP一样启用无线路由器，就可以当做AP一样组建WLAN了。Ad-Hoc组建WLAN原理5AdHoc（无线自组织）模式即点对点模式。这种架构包含多个无线终端（和一个Server），均配有无线网卡，但可以不连接到无线AP和有线网络，而是通过无线网卡进行相互通信。主要用来在没有基础设施（指无线路由器、无线AP等无线网络设备）的地方快速而轻松地建立无线局域网。无线网卡具有Ad-Hoc连接模式的功能，只要将各自的网络设置成相同的SSID和加密方法。各自网卡的IP配置在同一个网段，就可以实现无线自组局域网。相同网段不同楼宇间的LAN基于Router的扩展局域网无线路由器的端口有LAN口和WAN口之分，LAN口是内部的局域网接口，而WAN口是连接外部网络的接口。而AP则没有WAN口和LAN口之分，只要把AP的LAN口通过有线方式和Router相连，相同网段的AP就可以在楼宇间组建局域网。这样就可以实现有线和无线的混合连接，AP作为有线网络末端的无线衍生。基于APClient功能连接的局域网用无线方式连接连个相同网段的局域网的方式有很多，本工程采用了APRepeater的工作模式来连接连个同网段的局域网。首先AP的工作模式有很多，主要有AccessPoint模式，APClient模式，B...
