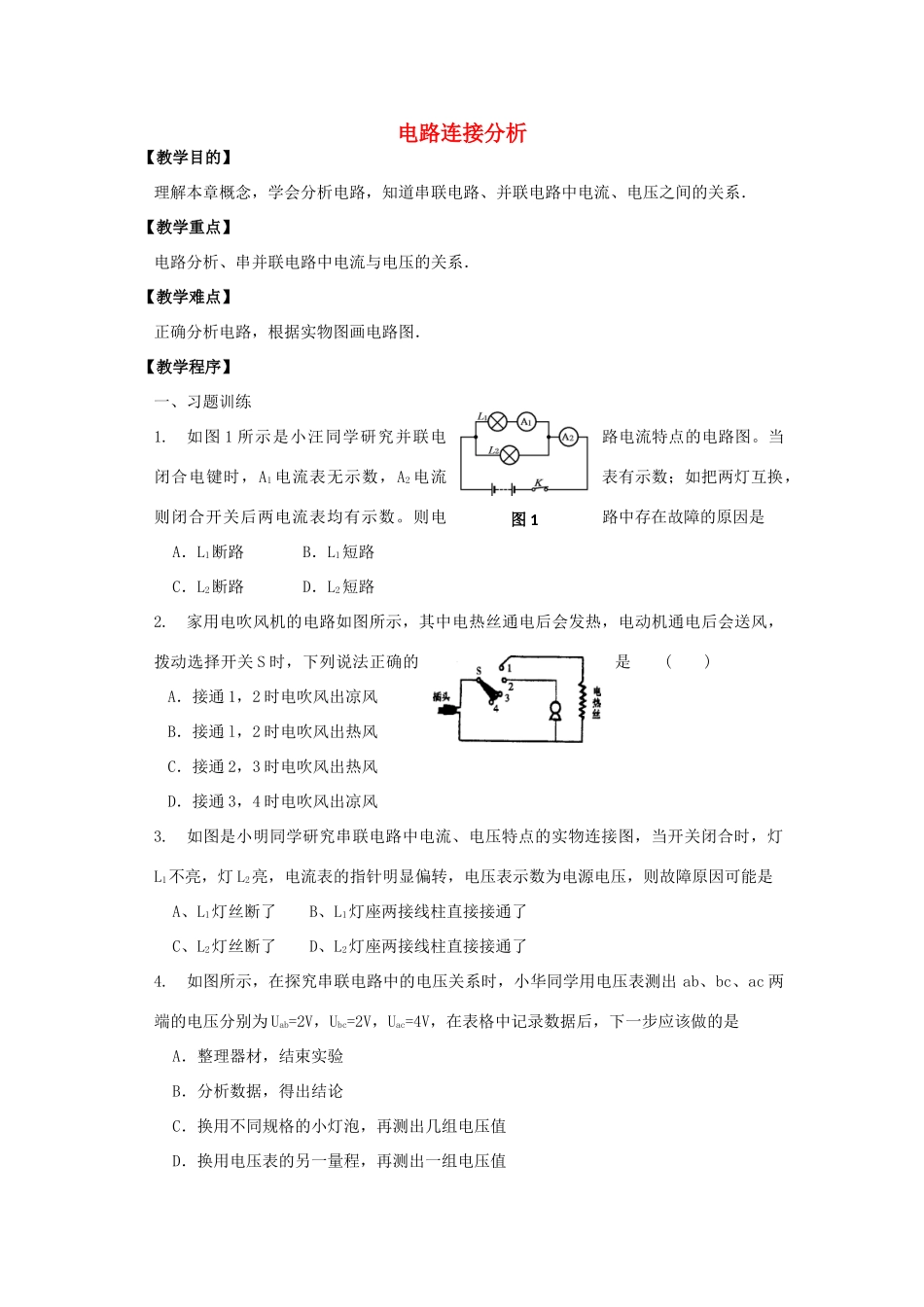

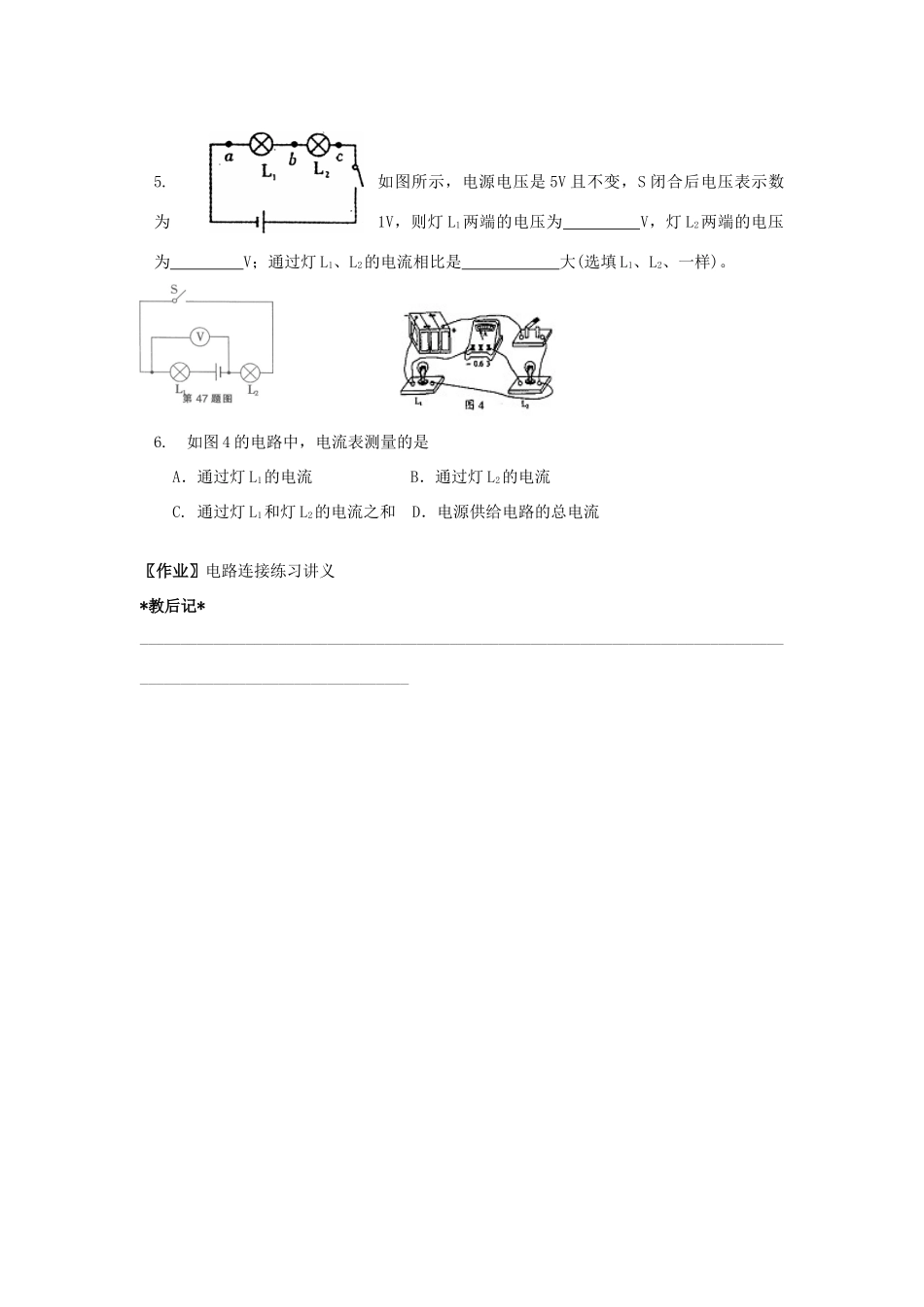

图1电路连接分析【教学目的】理解本章概念，学会分析电路，知道串联电路、并联电路中电流、电压之间的关系．【教学重点】电路分析、串并联电路中电流与电压的关系．【教学难点】正确分析电路，根据实物图画电路图．【教学程序】一、习题训练1.如图1所示是小汪同学研究并联电路电流特点的电路图。当闭合电键时，A1电流表无示数，A2电流表有示数；如把两灯互换，则闭合开关后两电流表均有示数。则电路中存在故障的原因是A．L1断路B．L1短路C．L2断路D．L2短路2.家用电吹风机的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S时，下列说法正确的是()A．接通1，2时电吹风出凉风B．接通l，2时电吹风出热风C．接通2，3时电吹风出热风D．接通3，4时电吹风出凉风3.如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是A、L1灯丝断了B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了4.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值5.如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为V，灯L2两端的电压为V；通过灯L1、L2的电流相比是大(选填L1、L2、一样)。6.如图4的电路中，电流表测量的是A．通过灯L1的电流B．通过灯L2的电流C.通过灯L1和灯L2的电流之和D．电源供给电路的总电流〖作业〗电路连接练习讲义*教后记*________________________________________________________________________________________________________________
