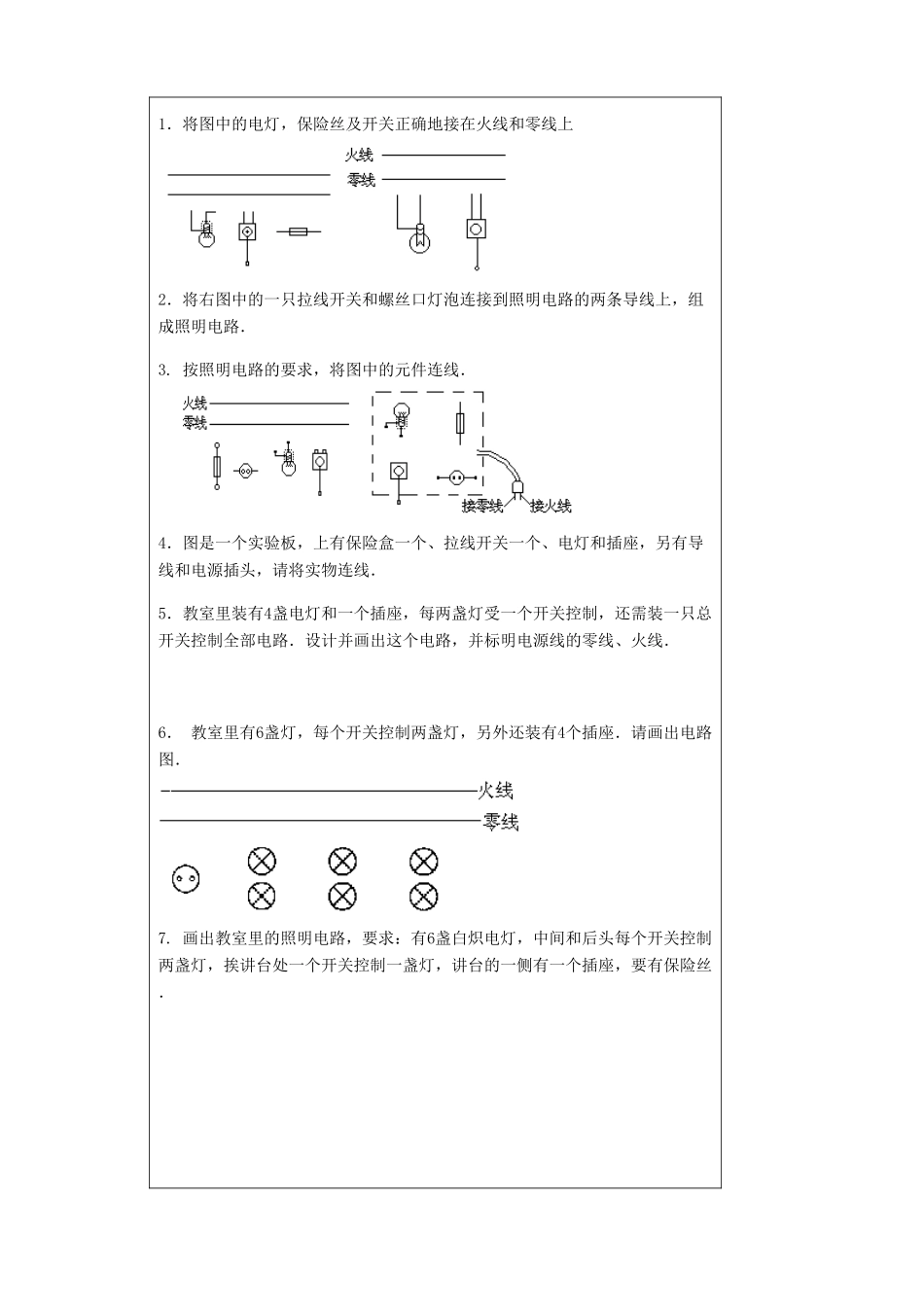

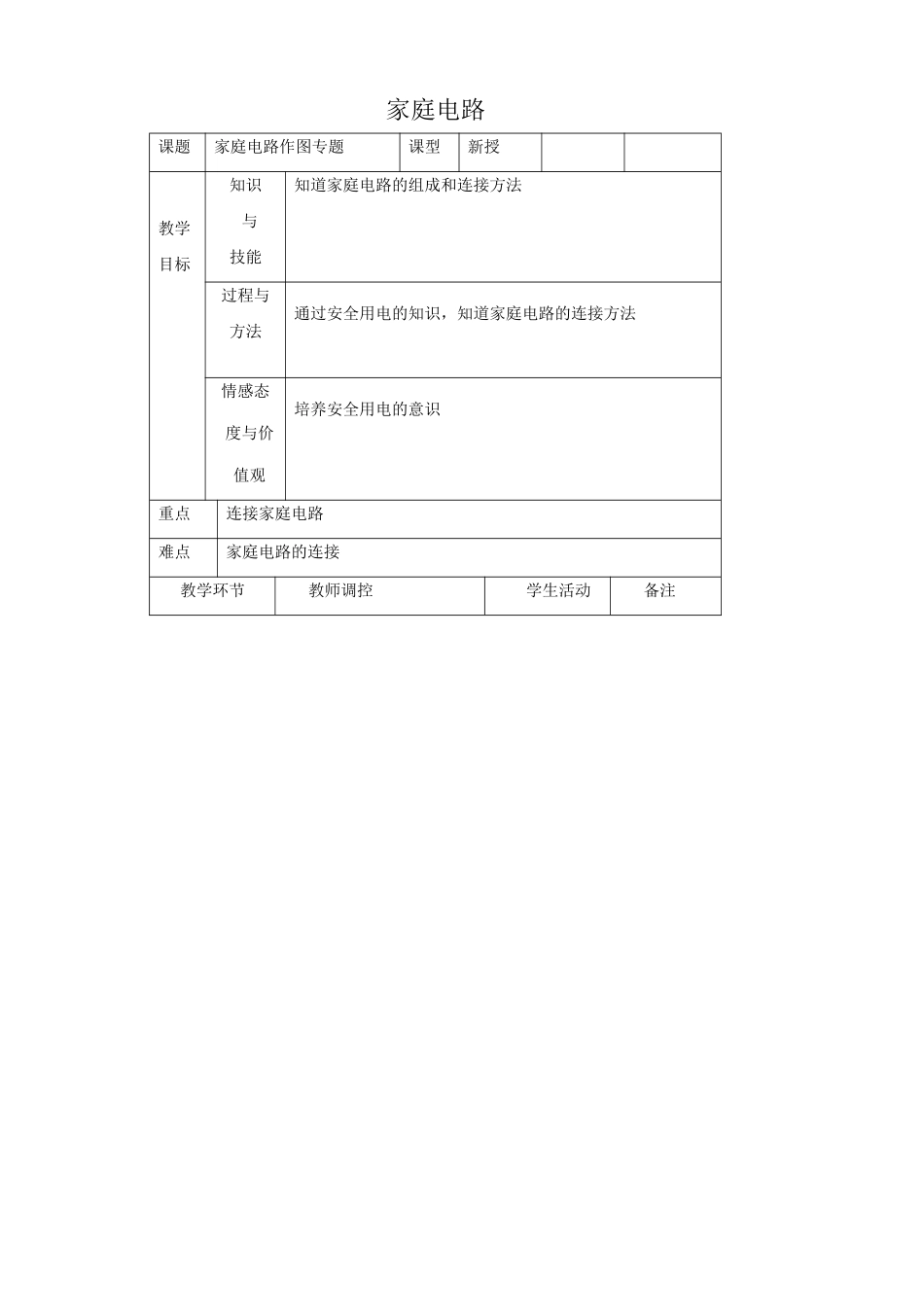

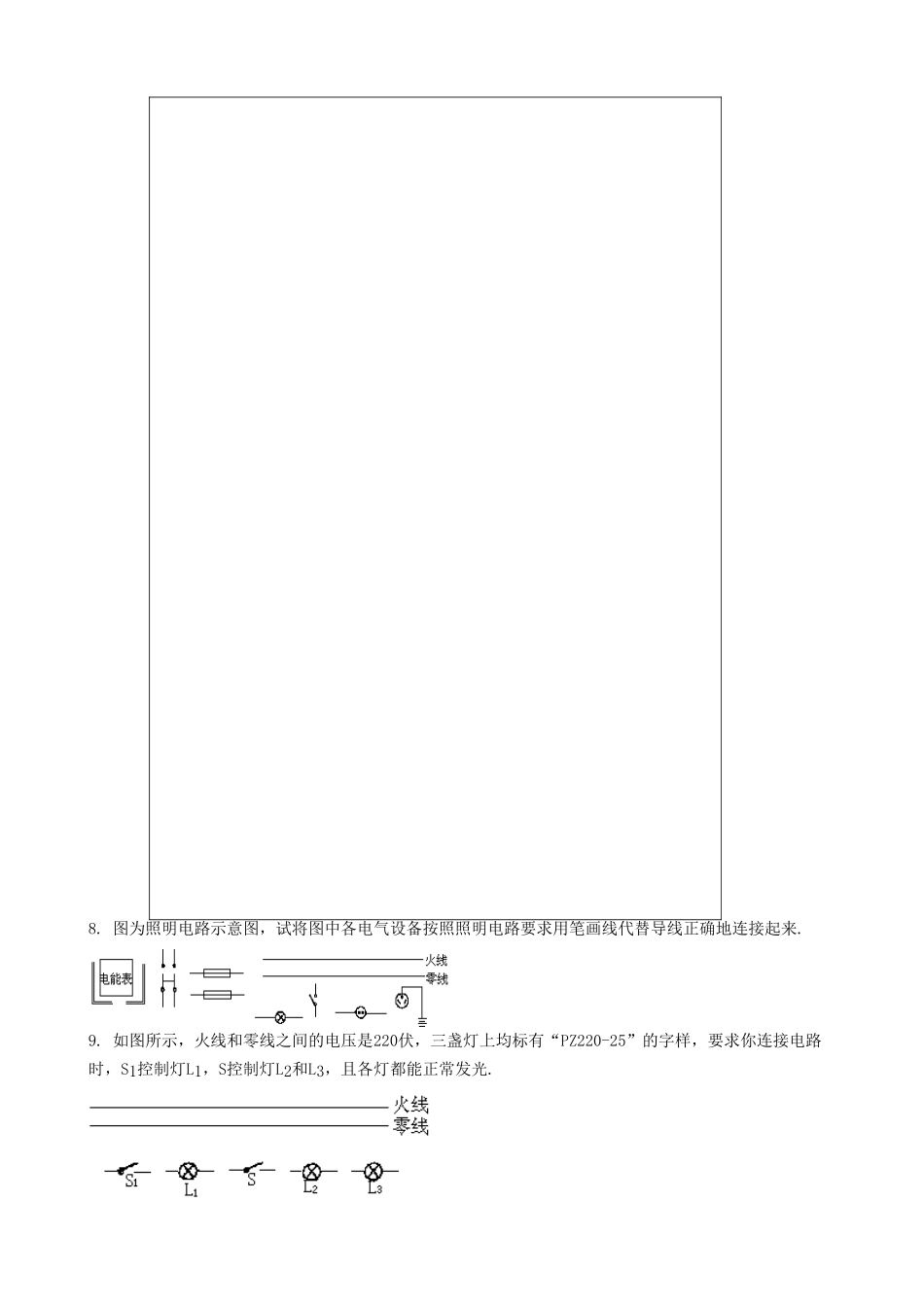

家庭电路课题家庭电路作图专题课型新授教学目标知识与技能知道家庭电路的组成和连接方法过程与方法通过安全用电的知识，知道家庭电路的连接方法情感态度与价值观培养安全用电的意识重点连接家庭电路难点家庭电路的连接教学环节教师调控学生活动备注1．将图中的电灯，保险丝及开关正确地接在火线和零线上2．将右图中的一只拉线开关和螺丝口灯泡连接到照明电路的两条导线上，组成照明电路．3.按照明电路的要求，将图中的元件连线．4．图是一个实验板，上有保险盒一个、拉线开关一个、电灯和插座，另有导线和电源插头，请将实物连线．5．教室里装有4盏电灯和一个插座，每两盏灯受一个开关控制，还需装一只总开关控制全部电路．设计并画出这个电路，并标明电源线的零线、火线．6．教室里有6盏灯，每个开关控制两盏灯，另外还装有4个插座．请画出电路图．7.画出教室里的照明电路，要求：有6盏白炽电灯，中间和后头每个开关控制两盏灯，挨讲台处一个开关控制一盏灯，讲台的一侧有一个插座，要有保险丝．8.图为照明电路示意图，试将图中各电气设备按照照明电路要求用笔画线代替导线正确地连接起来.9.如图所示，火线和零线之间的电压是220伏，三盏灯上均标有“PZ220-25”的字样，要求你连接电路时，S1控制灯L1，S控制灯L2和L3，且各灯都能正常发光.10．亮度可调的台灯的电路图。11．电冰箱内电路图。12．测两节电池串联后电源电压的实物图。13.画出手电筒的电路图．14.电源、单刀双掷开关、一红灯、一绿灯，怎样实现：红灯亮绿灯不亮，绿灯亮红灯不亮，请设计电路图。
