圆度仪工作原理及维修保养VIP免费

圆度仪工作原理及维修保养_第1页
1/7
圆度仪工作原理及维修保养_第2页
2/7
圆度仪工作原理及维修保养_第3页
3/7

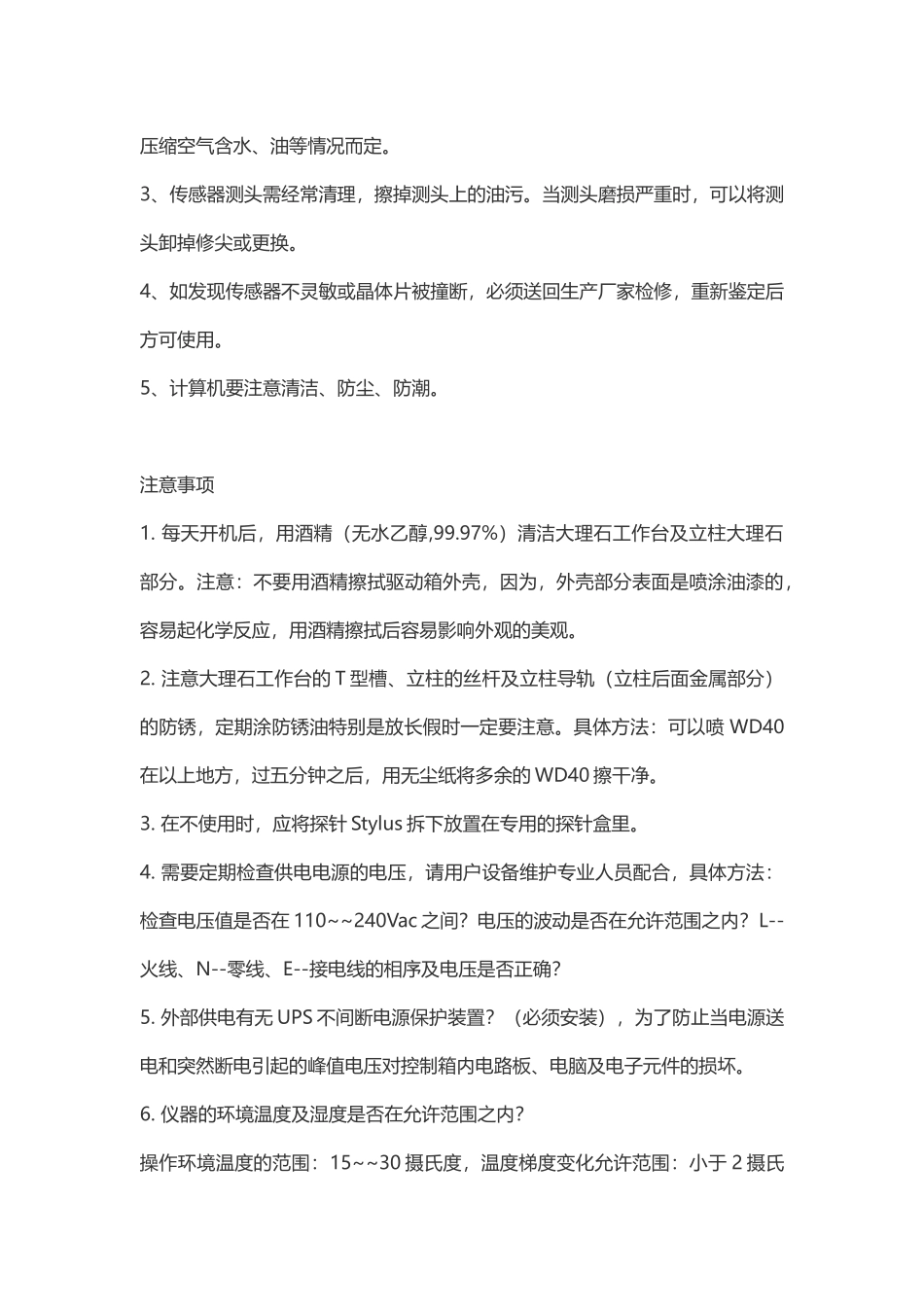

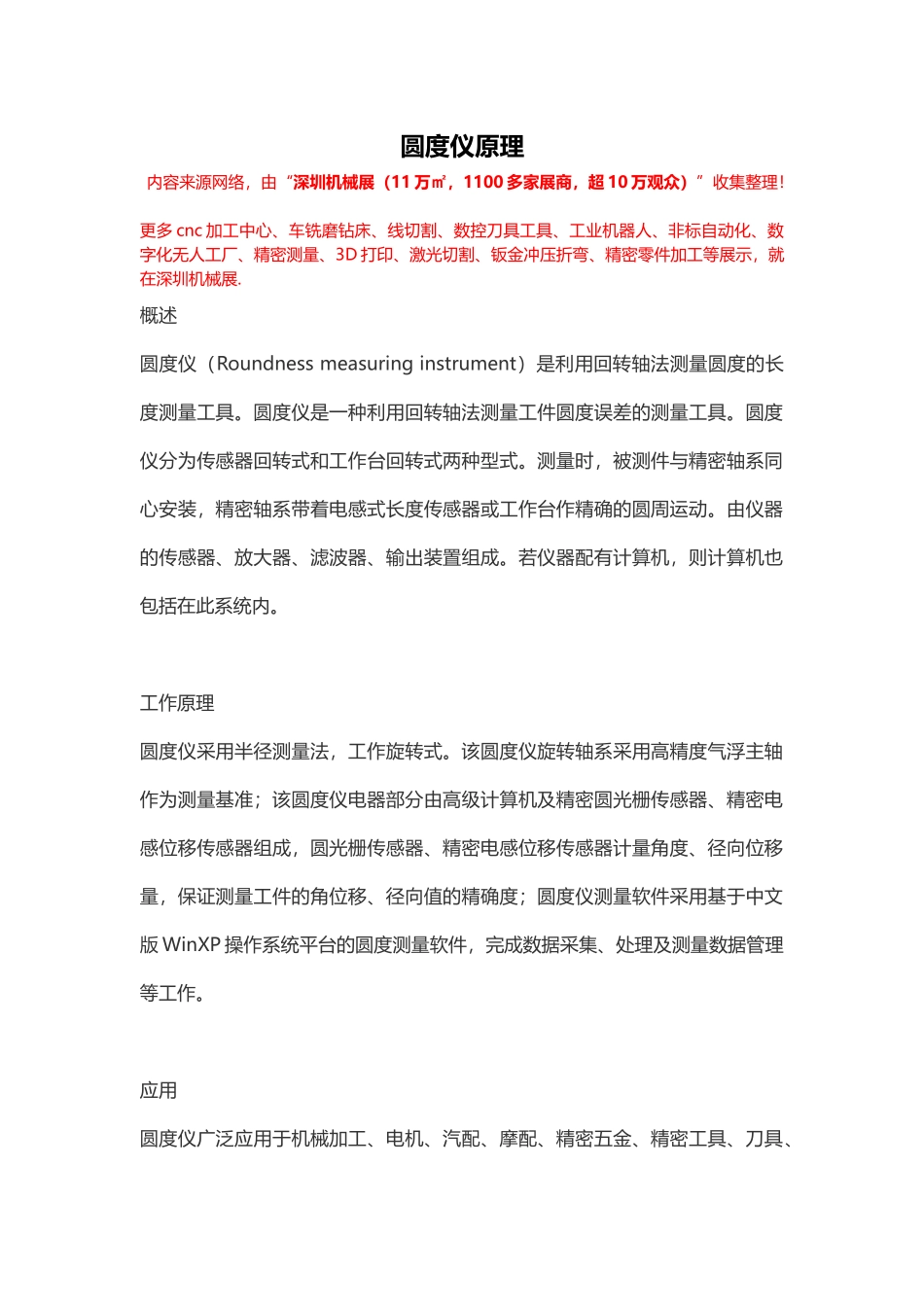

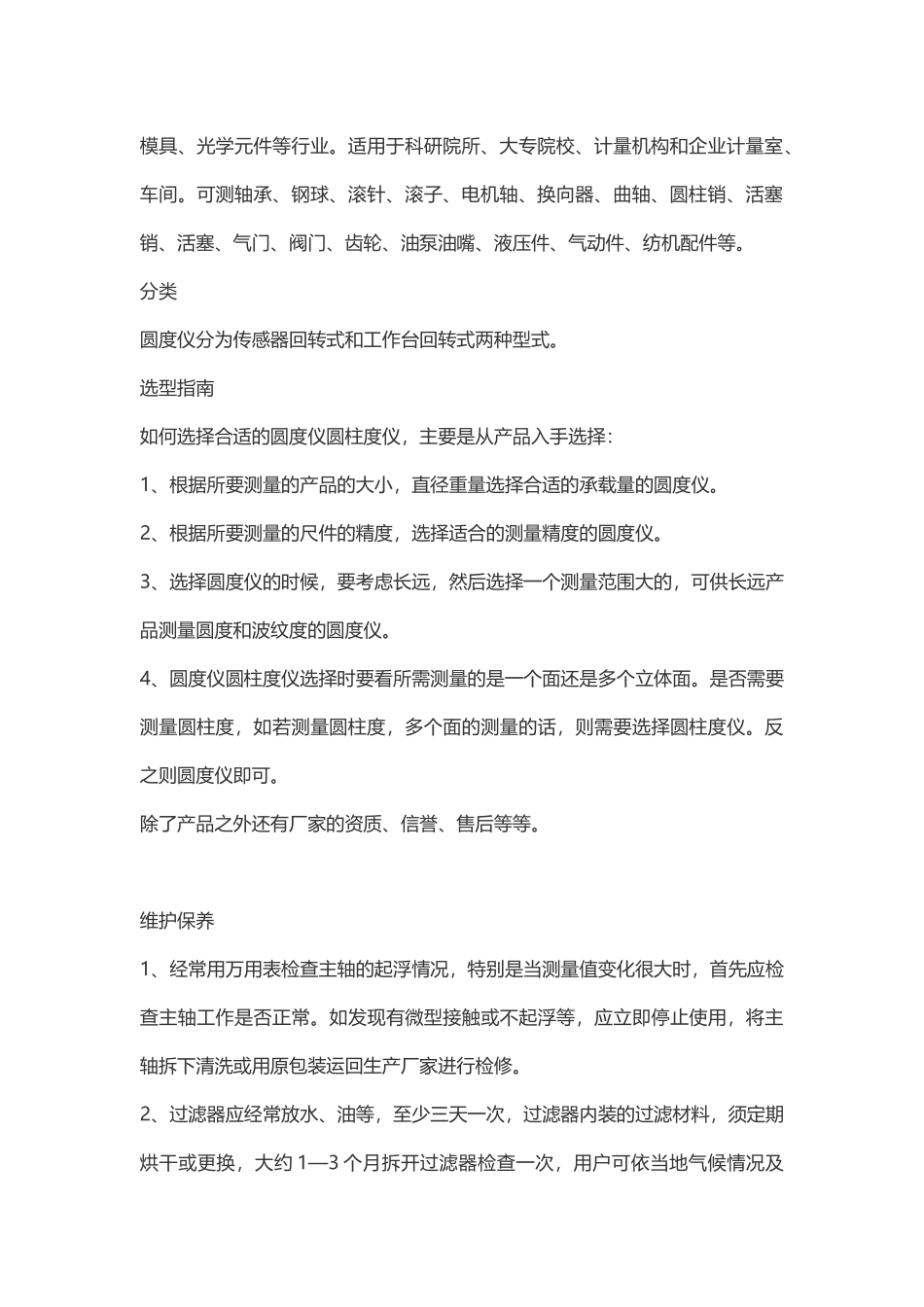

圆度仪原理内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.概述圆度仪(Roundnessmeasuringinstrument)是利用回转轴法测量圆度的长度测量工具。圆度仪是一种利用回转轴法测量工件圆度误差的测量工具。圆度仪分为传感器回转式和工作台回转式两种型式。测量时,被测件与精密轴系同心安装,精密轴系带着电感式长度传感器或工作台作精确的圆周运动。由仪器的传感器、放大器、滤波器、输出装置组成。若仪器配有计算机,则计算机也包括在此系统内。工作原理圆度仪采用半径测量法,工作旋转式。该圆度仪旋转轴系采用高精度气浮主轴作为测量基准;该圆度仪电器部分由高级计算机及精密圆光栅传感器、精密电感位移传感器组成,圆光栅传感器、精密电感位移传感器计量角度、径向位移量,保证测量工件的角位移、径向值的精确度;圆度仪测量软件采用基于中文版WinXP操作系统平台的圆度测量软件,完成数据采集、处理及测量数据管理等工作。应用圆度仪广泛应用于机械加工、电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件等行业。适用于科研院所、大专院校、计量机构和企业计量室、车间。可测轴承、钢球、滚针、滚子、电机轴、换向器、曲轴、圆柱销、活塞销、活塞、气门、阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等。分类圆度仪分为传感器回转式和工作台回转式两种型式。选型指南如何选择合适的圆度仪圆柱度仪,主要是从产品入手选择:1、根据所要测量的产品的大小,直径重量选择合适的承载量的圆度仪。2、根据所要测量的尺件的精度,选择适合的测量精度的圆度仪。3、选择圆度仪的时候,要考虑长远,然后选择一个测量范围大的,可供长远产品测量圆度和波纹度的圆度仪。4、圆度仪圆柱度仪选择时要看所需测量的是一个面还是多个立体面。是否需要测量圆柱度,如若测量圆柱度,多个面的测量的话,则需要选择圆柱度仪。反之则圆度仪即可。除了产品之外还有厂家的资质、信誉、售后等等。维护保养1、经常用万用表检查主轴的起浮情况,特别是当测量值变化很大时,首先应检查主轴工作是否正常。如发现有微型接触或不起浮等,应立即停止使用,将主轴拆下清洗或用原包装运回生产厂家进行检修。2、过滤器应经常放水、油等,至少三天一次,过滤器内装的过滤材料,须定期烘干或更换,大约1—3个月拆开过滤器检查一次,用户可依当地气候情况及压缩空气含水、油等情况而定。3、传感器测头需经常清理,擦掉测头上的油污。当测头磨损严重时,可以将测头卸掉修尖或更换。4、如发现传感器不灵敏或晶体片被撞断,必须送回生产厂家检修,重新鉴定后方可使用。5、计算机要注意清洁、防尘、防潮。注意事项1.每天开机后,用酒精(无水乙醇,99.97%)清洁大理石工作台及立柱大理石部分。注意:不要用酒精擦拭驱动箱外壳,因为,外壳部分表面是喷涂油漆的,容易起化学反应,用酒精擦拭后容易影响外观的美观。2.注意大理石工作台的T型槽、立柱的丝杆及立柱导轨(立柱后面金属部分)的防锈,定期涂防锈油特别是放长假时一定要注意。具体方法:可以喷WD40在以上地方,过五分钟之后,用无尘纸将多余的WD40擦干净。3.在不使用时,应将探针Stylus拆下放置在专用的探针盒里。4.需要定期检查供电电源的电压,请用户设备维护专业人员配合,具体方法:检查电压值是否在110~~240Vac之间?电压的波动是否在允许范围之内?L--火线、N--零线、E--接电线的相序及电压是否正确?5.外部供电有无UPS不间断电源保护装置?(必须安装),为了防止当电源送电和突然断电引起的峰值电压对控制箱内电路板、电脑及电子元件的损坏。6.仪器的环境温度及湿度是否在允许范围之内?操作环境温度的范围:15~~30摄氏度,温度梯度变化允许范围:小于2摄氏度(一般环境要求,如加工现场);操作环境温度的范围:18~~22摄氏度,温度梯度变化允许范围:小于2摄氏度(标准计量室);湿度要求:45%~~75%之间。故障排除一、传动故障...
