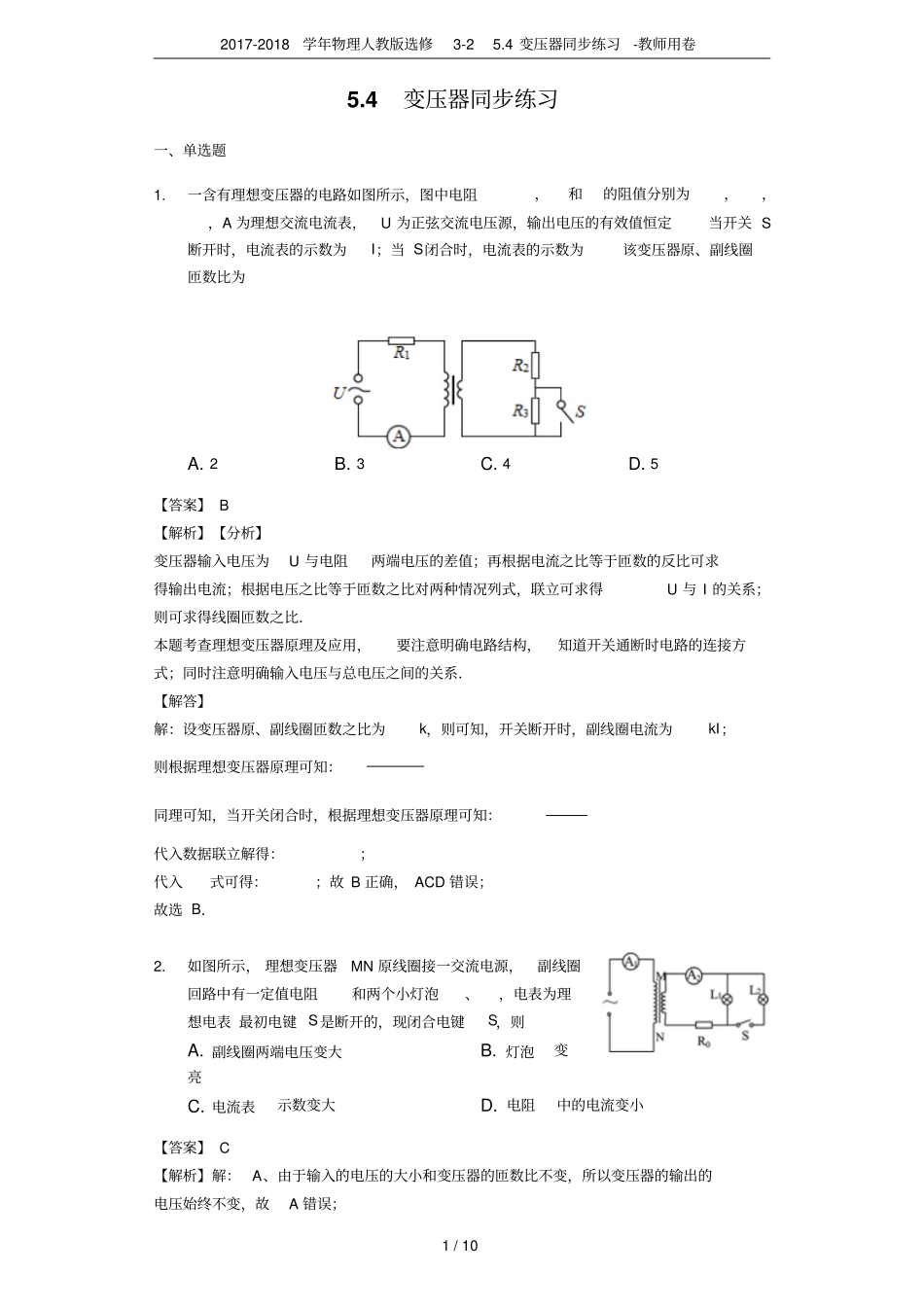

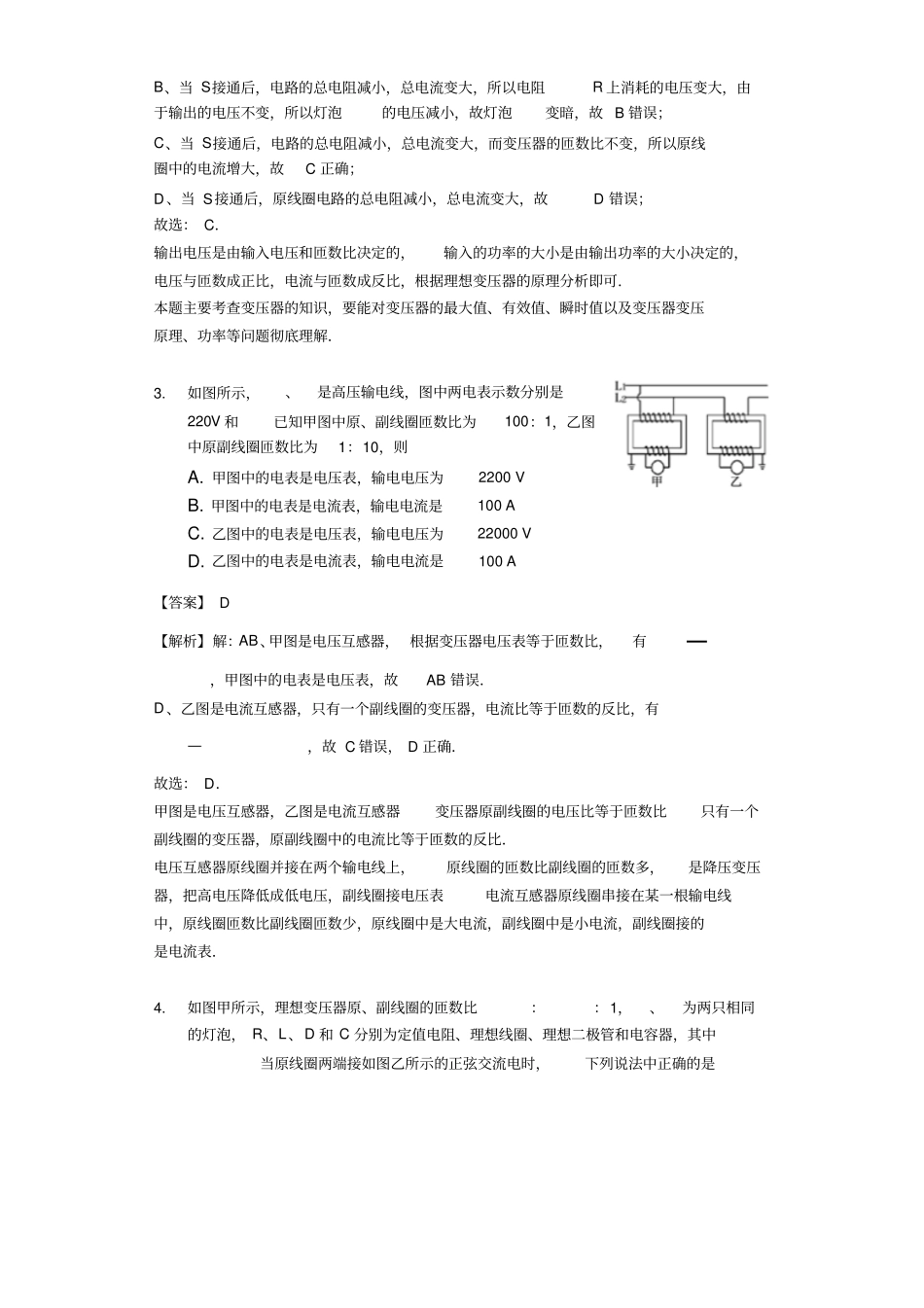

2017-2018学年物理人教版选修3-25.4变压器同步练习-教师用卷1/105.4变压器同步练习一、单选题1.一含有理想变压器的电路如图所示，图中电阻，和的阻值分别为，，，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为该变压器原、副线圈匝数比为A.2B.3C.4D.5【答案】B【解析】【分析】变压器输入电压为U与电阻两端电压的差值；再根据电流之比等于匝数的反比可求得输出电流；根据电压之比等于匝数之比对两种情况列式，联立可求得U与I的关系；则可求得线圈匝数之比．本题考查理想变压器原理及应用，要注意明确电路结构，知道开关通断时电路的连接方式；同时注意明确输入电压与总电压之间的关系．【解答】解：设变压器原、副线圈匝数之比为k，则可知，开关断开时，副线圈电流为kI；则根据理想变压器原理可知：同理可知，当开关闭合时，根据理想变压器原理可知：代入数据联立解得：；代入式可得：；故B正确，ACD错误；故选B．2.如图所示，理想变压器MN原线圈接一交流电源，副线圈回路中有一定值电阻和两个小灯泡、，电表为理想电表最初电键S是断开的，现闭合电键S，则A.副线圈两端电压变大B.灯泡变亮C.电流表示数变大D.电阻中的电流变小【答案】C【解析】解：A、由于输入的电压的大小和变压器的匝数比不变，所以变压器的输出的电压始终不变，故A错误；B、当S接通后，电路的总电阻减小，总电流变大，所以电阻R上消耗的电压变大，由于输出的电压不变，所以灯泡的电压减小，故灯泡变暗，故B错误；C、当S接通后，电路的总电阻减小，总电流变大，而变压器的匝数比不变，所以原线圈中的电流增大，故C正确；D、当S接通后，原线圈电路的总电阻减小，总电流变大，故D错误；故选：C．输出电压是由输入电压和匝数比决定的，输入的功率的大小是由输出功率的大小决定的，电压与匝数成正比，电流与匝数成反比，根据理想变压器的原理分析即可．本题主要考查变压器的知识，要能对变压器的最大值、有效值、瞬时值以及变压器变压原理、功率等问题彻底理解．3.如图所示，、是高压输电线，图中两电表示数分别是220V和已知甲图中原、副线圈匝数比为100：1，乙图中原副线圈匝数比为1：10，则A.甲图中的电表是电压表，输电电压为2200VB.甲图中的电表是电流表，输电电流是100AC.乙图中的电表是电压表，输电电压为22000VD.乙图中的电表是电流表，输电电流是100A【答案】D【解析】解：AB、甲图是电压互感器，根据变压器电压表等于匝数比，有，甲图中的电表是电压表，故AB错误．D、乙图是电流互感器，只有一个副线圈的变压器，电流比等于匝数的反比，有，故C错误，D正确．故选：D．甲图是电压互感器，乙图是电流互感器变压器原副线圈的电压比等于匝数比只有一个副线圈的变压器，原副线圈中的电流比等于匝数的反比．电压互感器原线圈并接在两个输电线上，原线圈的匝数比副线圈的匝数多，是降压变压器，把高电压降低成低电压，副线圈接电压表电流互感器原线圈串接在某一根输电线中，原线圈匝数比副线圈匝数少，原线圈中是大电流，副线圈中是小电流，副线圈接的是电流表．4.如图甲所示，理想变压器原、副线圈的匝数比：：1，、为两只相同的灯泡，R、L、D和C分别为定值电阻、理想线圈、理想二极管和电容器，其中当原线圈两端接如图乙所示的正弦交流电时，下列说法中正确的是2017-2018学年物理人教版选修3-25.4变压器同步练习-教师用卷3/10A.灯泡一定比暗B.副线圈两端的电压有效值为12VC.因电容器所在支路处于断路状态，故无电流通过二极管D.电容器C所带电荷量为【答案】B【解析】解：原线圈有正弦交流单，则副线圈中也有正弦式交流电A、由于与电阻相串联，而与电感器相串联，灯泡与是谁变亮和变暗，取决于电感和电阻谁的阻碍作用大，本题未给条件无法判断，故A错误；B、由题意可知，原线圈的电压最大值为，原线圈电压有效值36V，由于原副线圈的匝数比为3：1，所以副线圈的电压有效值为12V，故B正确；C、电容器与二极管串联，含有电容器的支路一次充电结束后就相当于断路，充电过程中有电流通过二极管，故C错误；D、二极管具有单向导电性，故加在电容...
