2017-2018年广州乐而思中心高考物理重要考点练习卷:电学试验VIP免费

2017-2018年广州乐而思中心高考物理重要考点练习卷:电学试验_第1页
1/8
2017-2018年广州乐而思中心高考物理重要考点练习卷:电学试验_第2页
2/8

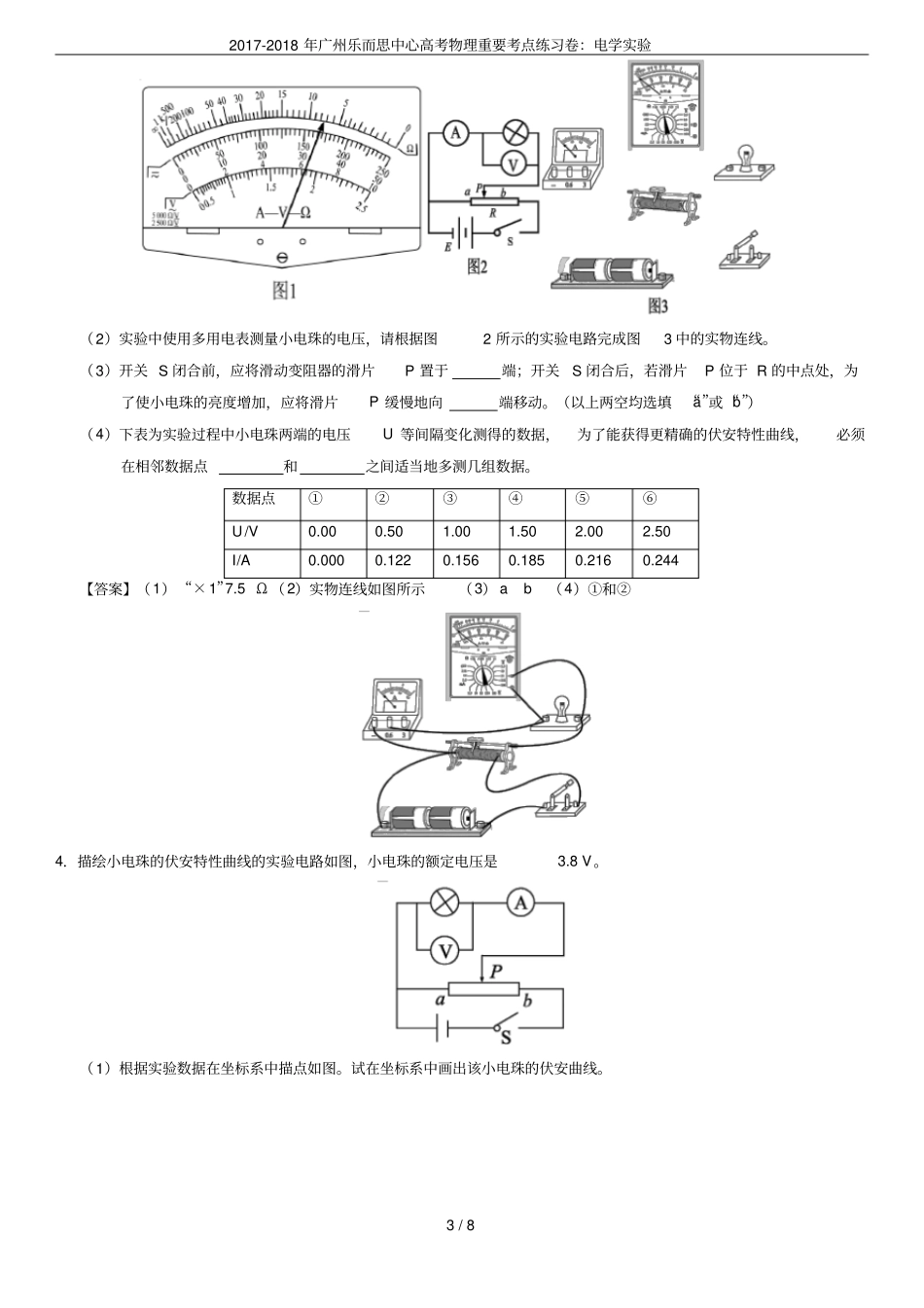

2017-2018年广州乐而思中心高考物理重要考点练习卷:电学试验_第3页
3/8
2017-2018年广州乐而思中心高考物理重要考点练习卷:电学实验1/8电学实验1.测金属电阻率的实验:(1)测长度时,金属丝的起点、终点位置如图a所示,则长度为____________cm;(2)用螺旋测微器测金属丝的直径,示数如图b所示,则直径为____________mm;(3)用多用电表“Ω×1”挡估测其电阻,示数如图c所示,则阻值为____________Ω;(4)在图d中完成实物连线(滑动变阻器要求接限流式);(5)闭合开关前应将滑动变阻器的滑片P移至最____________(选填“左”或“右”)端。【答案】(1)60.50(60.48~60.51)(2)1.980(1.979~1.981)(3)5(4)连图如图所示(5)左2.如图甲所示为用多用电表×1挡测金属丝的电阻,图乙是用螺旋测微器测得的金属丝的直径示意图,图丙使用游标卡尺测得的金属丝的长度,除待测金属丝外,实验室还备有的实验器材如下:2017-2018年广州乐而思中心高考物理重要考点练习卷:电学实验2/8甲乙丙A.电压表V1(量程3V,内阻约为15kΩ)B.电压表V2(量程l5V,内阻约为75kΩ)C.电流表A1(量程3A,内阻约为0.2Ω)D.电流表A2(量程600mA,内阻约为1Ω)E.滑动变阻器R1(0~5Ω,0.6A)F.滑动变阻器R2(0~2000Ω,0.1A)G.输出电压为3V的直流稳压电源EH.电阻箱I.开关S,导线若干为了减小实验误差,需进一步测其电阻而采用伏安法,则上述器材中应选用的实验器材有(填代号)______________。请在方框内设计最合理的的电路图并实物连线。但用该电路电阻的测量值______真实值(选填大于、等于或小于)。如果金属丝直径为D,长度为L,所测电压为U,电流为I,写出计算电阻率____________________丁戊【答案】3.62.10036.20ADEGI
