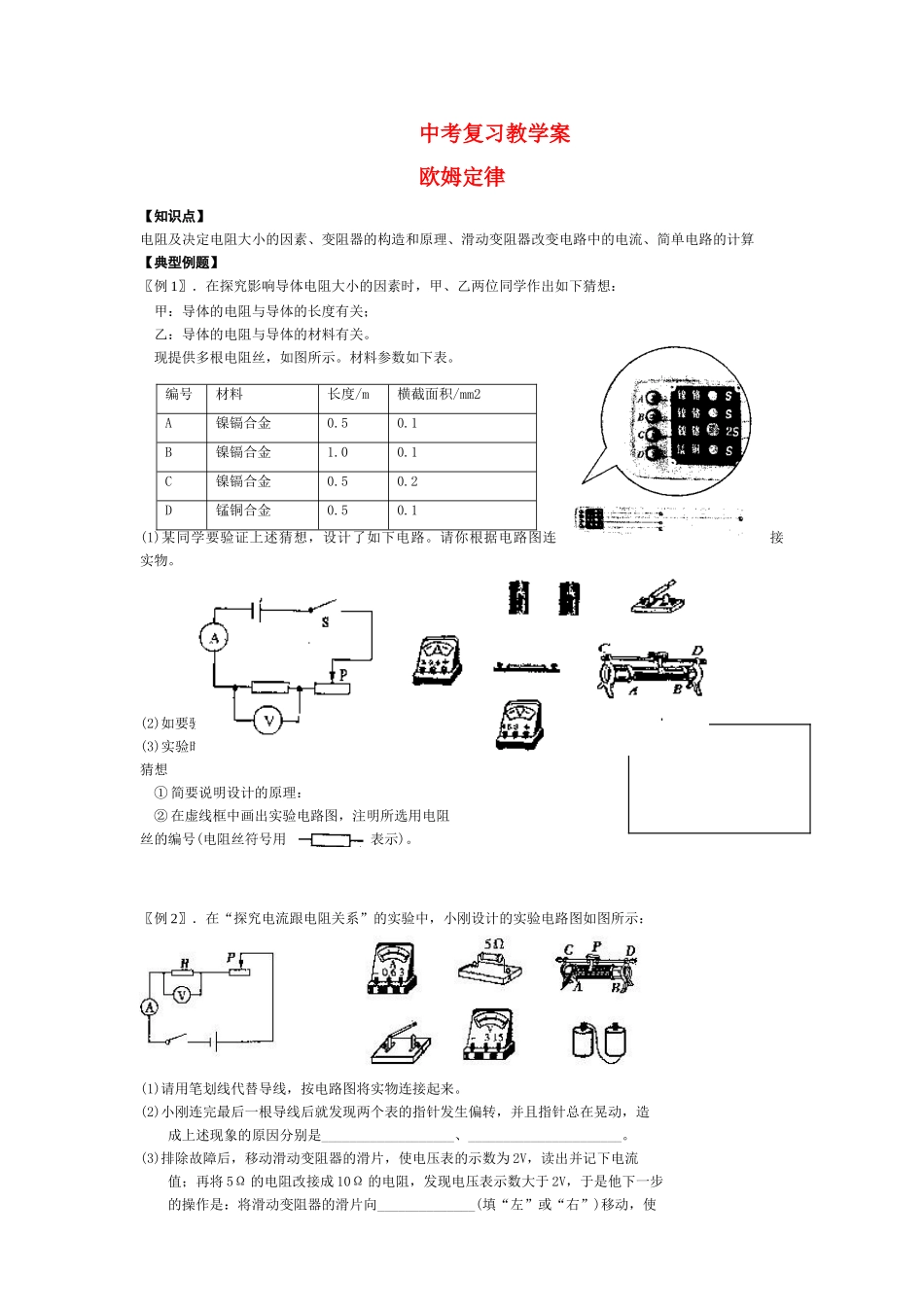

中考复习教学案欧姆定律【知识点】电阻及决定电阻大小的因素、变阻器的构造和原理、滑动变阻器改变电路中的电流、简单电路的计算【典型例题】〖例1〗．在探究影响导体电阻大小的因素时，甲、乙两位同学作出如下猜想：甲：导体的电阻与导体的长度有关；乙：导体的电阻与导体的材料有关。现提供多根电阻丝，如图所示。材料参数如下表。(1)某同学要验证上述猜想，设计了如下电路。请你根据电路图连接实物。(2)如要验证上述乙同学的猜想，则应该选用两根电阻丝(填编号)：(3)实验时如果电流表坏了，请利用余下器材，设计实验，验证上述甲同学的猜想①简要说明设计的原理：②在虚线框中画出实验电路图，注明所选用电阻丝的编号(电阻丝符号用表示)。〖例2〗．在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：(1)请用笔划线代替导线，按电路图将实物连接起来。(2)小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是___________________、______________________。(3)排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向______________(填“左”或“右”)移动，使编号材料长度/m横截面积/mm2A镍镉合金0.50.1B镍镉合金1.00.1C镍镉合金0.50.2D锰铜合金0.50.1，并记下电流值；再改接20Ω的电阻，重复上述实验。(4)此实验得到的结论是_____________________________________________________________。【巩固训练】1．在探究“串联电路的总电阻与各串联电阻之和的关系”实验中，提供的器材有:定值电阻Rl、R2和R3(阻值分别为2Ω、3Ω和6Ω)、电源(电压恒定但准确值未知)、电流表和电压表各一只、开关和导线若干．按要求完成以下内容：(1)图25是根据实验目的选择器材后连接的部分电路，在图中用笔画线代替导线把电压表接入电路中．(2)实验中还要用到R3，使用R3的具体操作是：(3)在题中所给的器材中，将电压表换成电阻箱(符号为)也能完成此实验．在虚线框中画出一个能反映实验原理的电路图．2．小明在科技活动中，了解到有一种用半导体材料制成的热敏电阻，其电阻R随温度t变化的图像如图甲所示．(1)热敏电阻的阻值随温度的升高而(选填“增大”或“减小”)．(2)小明想利用热敏电阻制成温度报警器，实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻(阻值不随温度的变化而变化)．为了辨别它们，小明设计了如图乙所示的电路。①接下来小明应如何操作?答：_____________②根据观察到的什么现象辨别出热敏电阻?答：___________3、关于公式R=，下列说法正确的是A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关【课后练习】1．如图甲所示，为一种调光台灯中使用的电位器示意图（图中虚线所示为旋钮），P为可导电的旋片，转动旋钮可以改变旋片碳膜（相当于一根电阻丝）上的位置，C、D、E为三个接线柱，C、E分别连在碳膜两端，D通过导体连在旋片P上。图12乙是台灯的其余部分电路，请你以笔画线将甲、乙两图连在一起，要求顺时针转动旋钮时灯泡亮度增加。2．图甲是某电子秤的原理示意图．电压表量程为0~3V（可对应显示质量大小）。已知电阻R0＝60Ω．压力传感器R的阻值随所受压力变化的图象如图22乙所示，压力传感器表面能承受的最大压强为2×l06Pa，压杆与压力传感器的接触面积是2cm2。设托盘和压杆的质量可以忽略不计，电源电压恒定不变。试求：（1）该压力传感器能承受的最大压力；（2）若要求传感器受到最大压力时，电压表的示数达到最大值，则电源电压是多大？（3）通过计算判断电子秤的刻度是否均匀。（复习课）电阻的测量【知识点】用电压表电流表测电阻设计简单的电路分析简单的电路故障【典型例题】〖例1〗．用“伏安法”测量一只小灯泡的电阻．（1）如图是实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母实验次数12...
