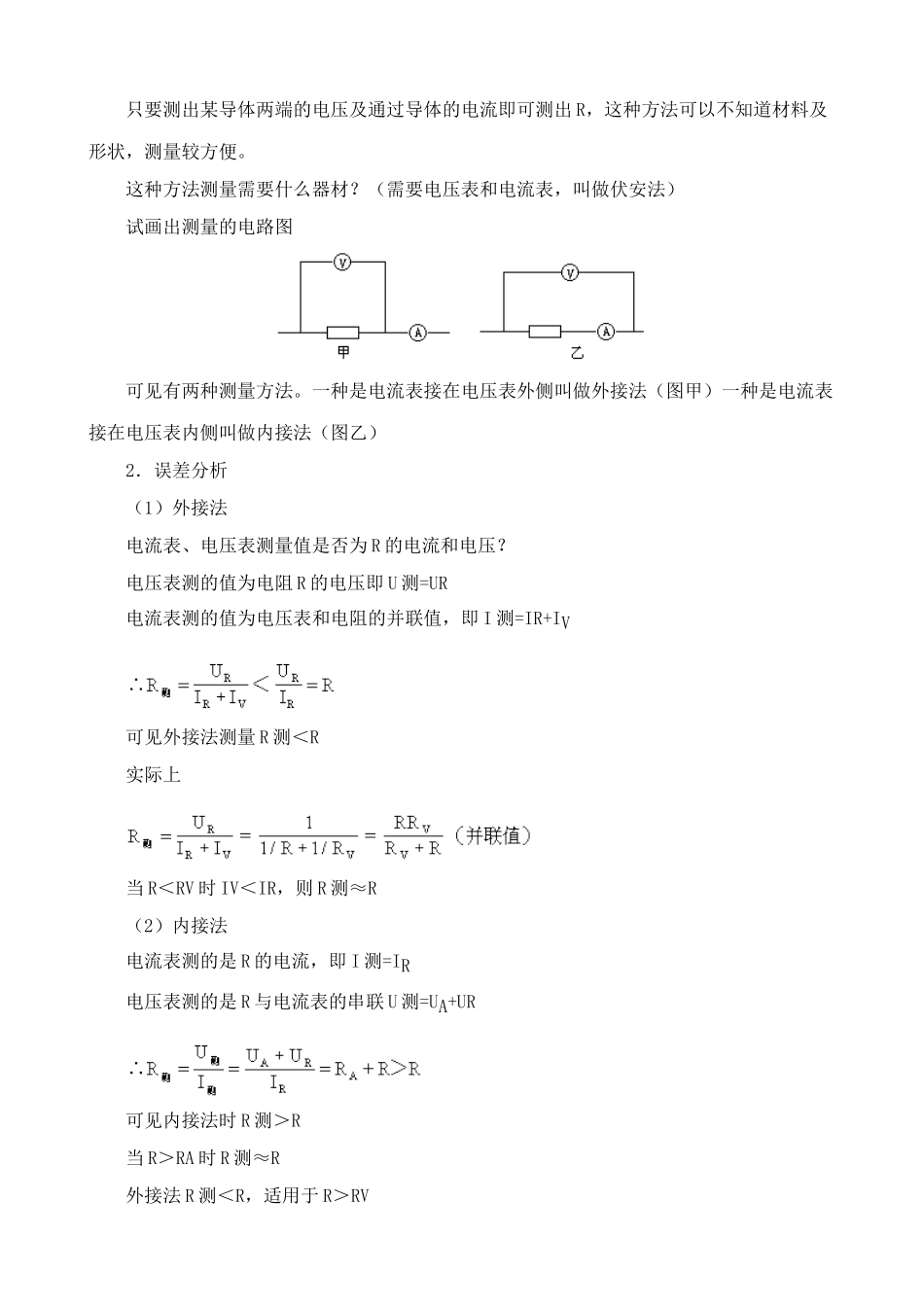

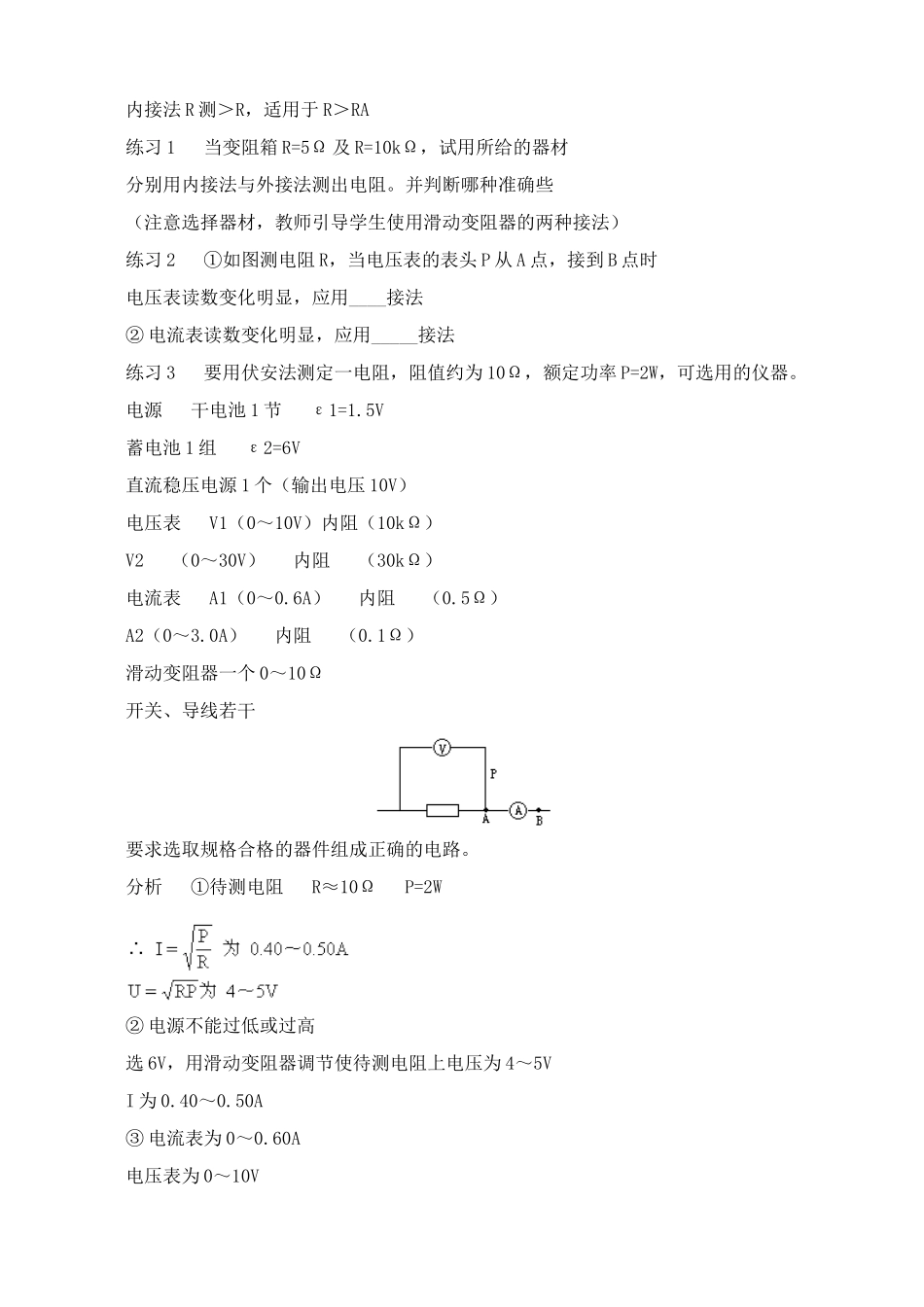

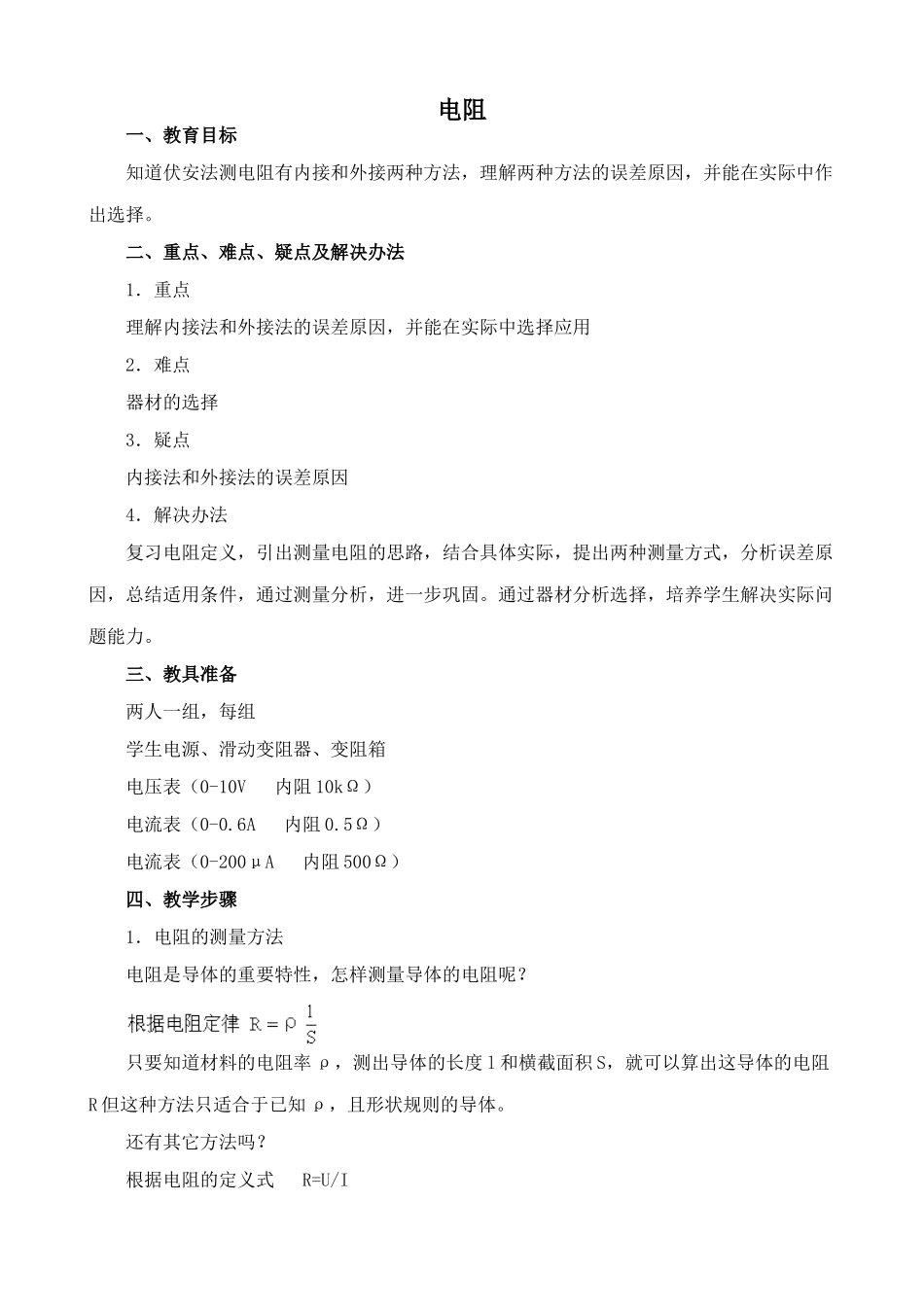

电阻一、教育目标知道伏安法测电阻有内接和外接两种方法，理解两种方法的误差原因，并能在实际中作出选择。二、重点、难点、疑点及解决办法1．重点理解内接法和外接法的误差原因，并能在实际中选择应用2．难点器材的选择3．疑点内接法和外接法的误差原因4．解决办法复习电阻定义，引出测量电阻的思路，结合具体实际，提出两种测量方式，分析误差原因，总结适用条件，通过测量分析，进一步巩固。通过器材分析选择，培养学生解决实际问题能力。三、教具准备两人一组，每组学生电源、滑动变阻器、变阻箱电压表（0-10V内阻10kΩ）电流表（0-0.6A内阻0.5Ω）电流表（0-200μA内阻500Ω）四、教学步骤1．电阻的测量方法电阻是导体的重要特性，怎样测量导体的电阻呢？只要知道材料的电阻率ρ，测出导体的长度l和横截面积S，就可以算出这导体的电阻R但这种方法只适合于已知ρ，且形状规则的导体。还有其它方法吗？根据电阻的定义式R=U/I只要测出某导体两端的电压及通过导体的电流即可测出R，这种方法可以不知道材料及形状，测量较方便。这种方法测量需要什么器材？（需要电压表和电流表，叫做伏安法）试画出测量的电路图可见有两种测量方法。一种是电流表接在电压表外侧叫做外接法（图甲）一种是电流表接在电压表内侧叫做内接法（图乙）2．误差分析（1）外接法电流表、电压表测量值是否为R的电流和电压？电压表测的值为电阻R的电压即U测=UR电流表测的值为电压表和电阻的并联值，即I测=IR+IV可见外接法测量R测＜R实际上当R＜RV时IV＜IR，则R测≈R（2）内接法电流表测的是R的电流，即I测=IR电压表测的是R与电流表的串联U测=UA+UR可见内接法时R测＞R当R＞RA时R测≈R外接法R测＜R，适用于R＞RV内接法R测＞R，适用于R＞RA练习1当变阻箱R=5Ω及R=10kΩ，试用所给的器材分别用内接法与外接法测出电阻。并判断哪种准确些（注意选择器材，教师引导学生使用滑动变阻器的两种接法）练习2①如图测电阻R，当电压表的表头P从A点，接到B点时电压表读数变化明显，应用____接法②电流表读数变化明显，应用_____接法练习3要用伏安法测定一电阻，阻值约为10Ω，额定功率P=2W，可选用的仪器。电源干电池1节ε1=1.5V蓄电池1组ε2=6V直流稳压电源1个（输出电压10V）电压表V1（0～10V）内阻（10kΩ）V2（0～30V）内阻（30kΩ）电流表A1（0～0.6A）内阻（0.5Ω）A2（0～3.0A）内阻（0.1Ω）滑动变阻器一个0～10Ω开关、导线若干要求选取规格合格的器件组成正确的电路。分析①待测电阻R≈10ΩP=2W②电源不能过低或过高选6V，用滑动变阻器调节使待测电阻上电压为4～5VI为0.40～0.50A③电流表为0～0.60A电压表为0～10V选择外接法五、总结、扩展对测量影响，造成测量时存在系统误差。当RV＞R时，适用外接法，R＞RA时适用内接法思考①两只电流表和一只变阻箱能否测电阻？②一只已知内阻的微安表、电池和可变电阻，能否测电阻？（学习欧姆表）六、板书设计1．电阻测量内接法外接法
