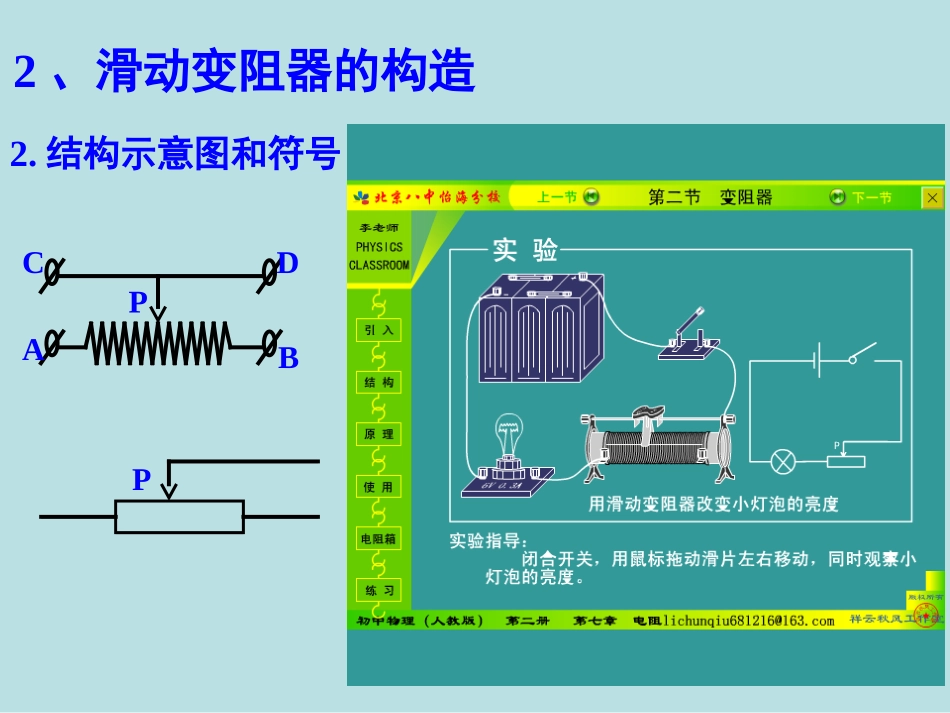

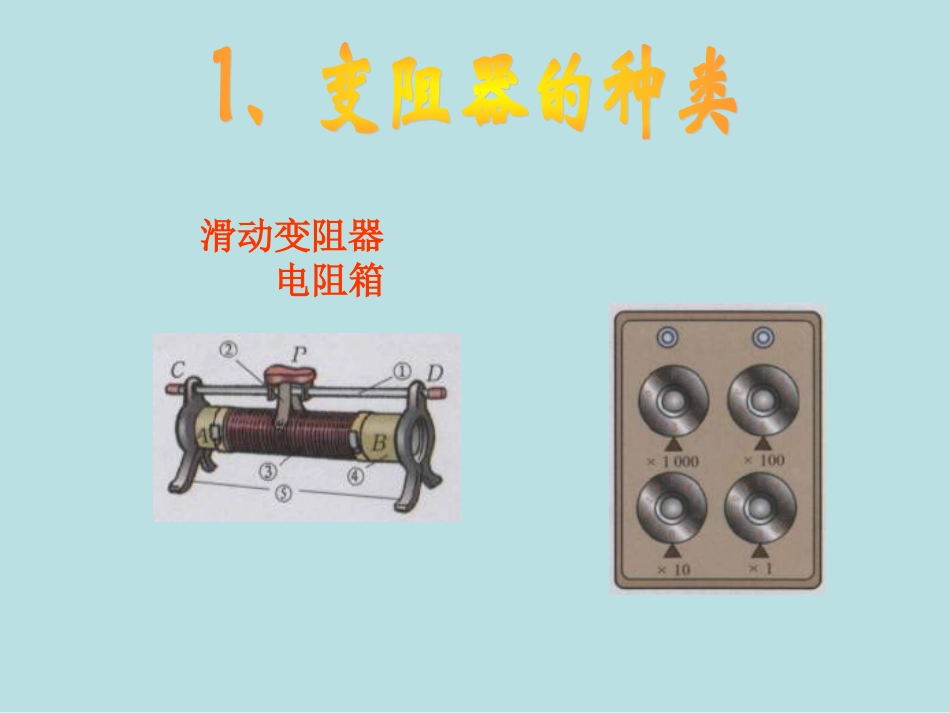

第十五章探究电路第一节电阻和变阻器（二）第二课时沪科版新教材同步教学课件滑动变阻器电阻箱2、滑动变阻器的构造2.结构示意图和符号ABCDPP3、滑动变阻器原理•导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积要想改变导体的电阻有哪些方法？•原理通过改变接入电路中电阻线的长度来改变电阻的.从而改变电路中的电流。4、滑动变阻器的使用4、滑动变阻器的使用滑动变阻器使用方法1、串联在要控制的电路中2、四个接线柱中接两个,原则:一上一下3、开关闭合前应将滑片放在变阻器最大阻值的位置你能猜想一下变阻器上的“1A20Ω”的含义吗?最大允许通过电流：1A，最大电阻：20Ω变阻箱一特点能表示出接入电路中电阻大小读数方法2、变阻器电阻箱畅所欲言把你这节课的收获说出来与大家分享？1、判断一下:如果要灯的亮度增加，滑片要怎样移动？2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.右小大3.一个滑动变阻器铭牌上标有“20Ω1A”的字样，它的意思是指变阻器的()D(A)电阻最小值是20Ω,允许通过的最大电流是1A(B)电阻最小值是20Ω,允许通过的最小电流是1A(C)电阻最大值是20Ω,允许通过的最小电流是1A(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A5.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）（A）C和D（B）B和D（C）A和C（D）B和AABCDP4.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。电阻丝长度CABCDP甲ABCDP乙ABCDP丙ABCDP丁D6.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）（A）甲和乙（B）丙和丁（C）甲和丙（D）甲和丁7.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________20|1A1A0.21.下列说法正确的是∶A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大知识与应用：2.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：ACDB3.如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断PP4.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断AP5、如图所示,开关闭合时,要使灯泡变亮,滑片应向端移动.(填“右”或“左”)A－0．63能力训练:左L1L26、如图所示:小灯泡L1、L2并联,滑动变阻器控制L2中的电流,连实物图并画电路图.L1L27现要求将滑片P向右移动时，小灯泡变亮，请将小黑板上的实物图连接起来，并尝试画电路图。
