科学探究：欧姆定律VIP免费

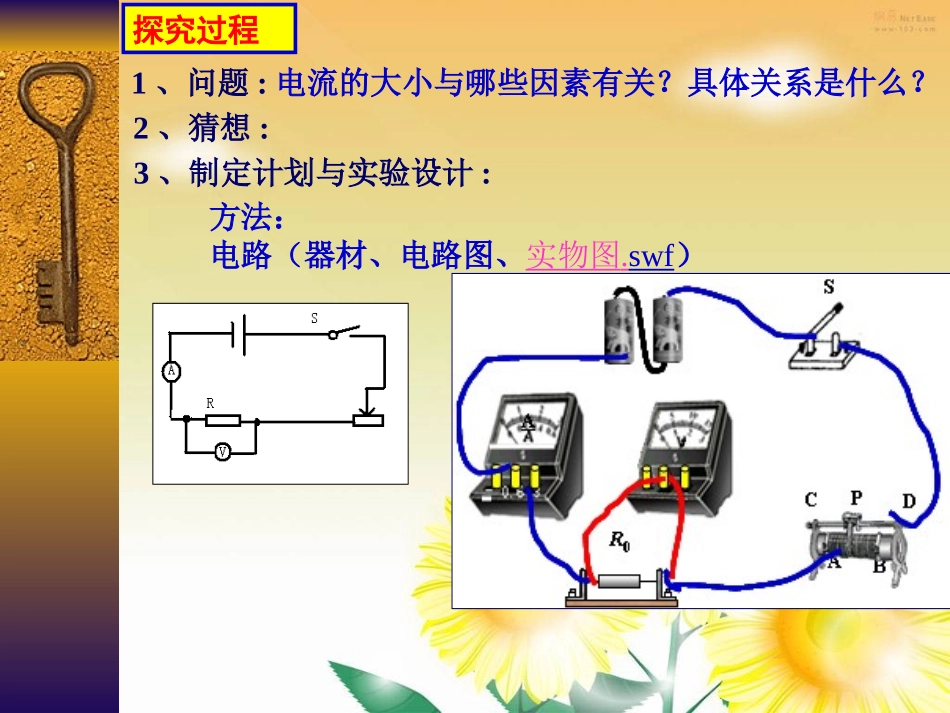

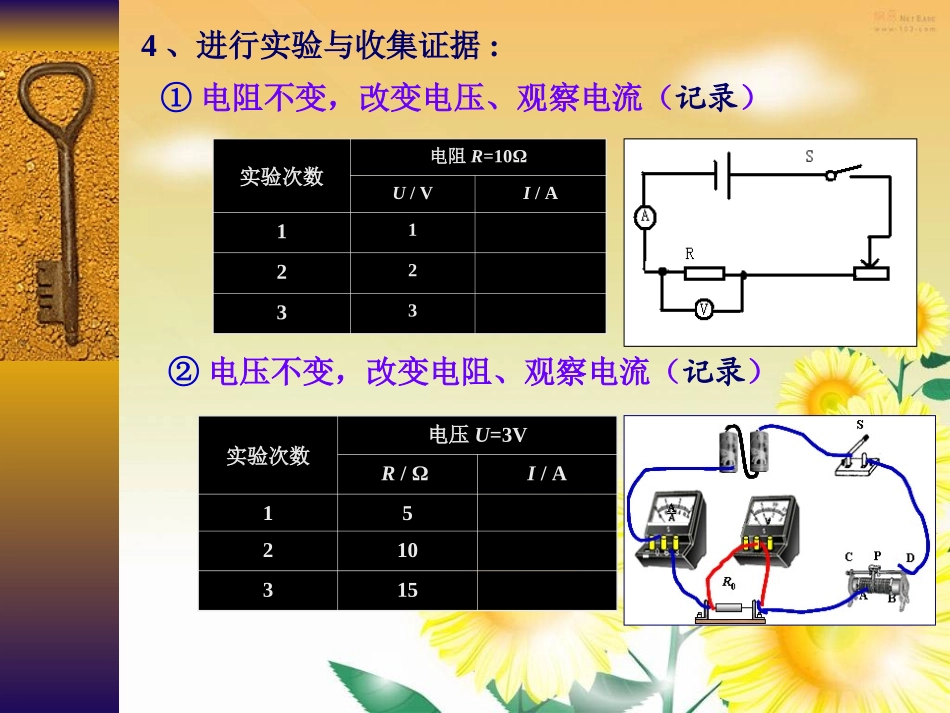

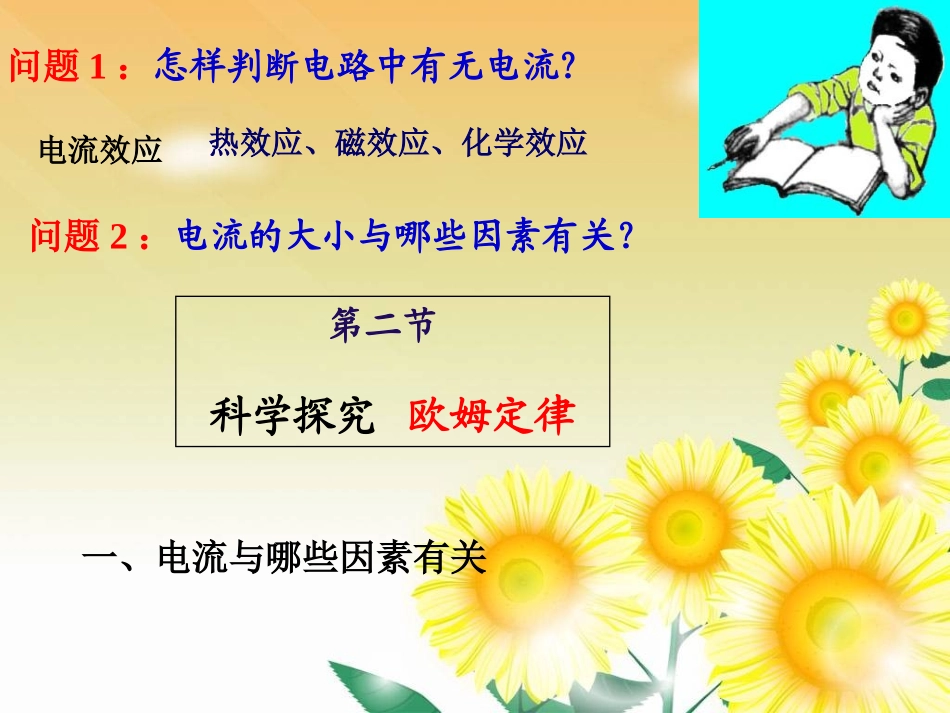

第二节科学探究欧姆定律问题1：怎样判断电路中有无电流？电流效应热效应、磁效应、化学效应问题2：电流的大小与哪些因素有关？一、电流与哪些因素有关探究过程2、猜想:1、问题:电流的大小与哪些因素有关？具体关系是什么？3、制定计划与实验设计:方法：电路（器材、电路图、实物图.swf）4、进行实验与收集证据:①电阻不变，改变电压、观察电流（记录）②电压不变，改变电阻、观察电流（记录）实验次数电阻R=10ΩU/VI/A112233实验次数电压U=3VR/ΩI/A15210315实验次数电阻R=10ΩU/VI/A110.1220.2330.3图像结论实验次数电压U=3VR/ΩI/A450.65100.36150.2图像结论表一：探究I跟U关系表二：探究I跟R关系当电压一定时，导体中的电流跟导体的电阻成反比。当电阻一定时，导体中的电流跟导体两端的电压成正比。I/AU/V0.10.20.3123I/AR/Ω0.20.30.651015005、分析与论证:结论：6、评估:练习:起航知识要点作业:起航变式训练及基础过关精炼实验次数电阻R=10ΩU/VI/A110.1220.2330.3图像结论实验次数电压U=3VR/ΩI/A450.65100.36150.2图像结论表一：探究I跟U关系表二：探究I跟R关系当电压一定时，导体中的电流跟导体的电阻成反比。当电阻一定时，导体中的电流跟导体两端的电压成正比。I/AU/V0.10.3123I/AR/Ω0.20.30.65101500研究电流与电阻、电压关系.0.2二、欧姆定律1、内容：2、数学表达式：注意:有两个隐含的前提条件I=U/R注意:1、公式的物理意义2、公式中字母的含义及单位3、公式中I、U、R的同一性3、应用1、求电流：2、求电压：3、求电阻：U=IRI=U/RR=U/I完成课本P85的作业1、2、3、4。阅读课本P84的例题，注意电学的解题格式电学计算公式：串联:I=I1=I2U=U1+U2并联:I=I1+I2U=U1=U2R=U/I例题1：如图R1＝10,R2＝5,I1=0.5A，求R1、R2及电源两端的电压。例题2：电压电源U=6V,灯正常工作的电压为2.5V，电阻为10,滑动变阻器上标有“20、2A”，求灯泡正常工作时电压表示数及滑动变阻器接入电阻？例题3：如图电压电源U=12V,A1的示数为0.5A，A2的示数为1.5A。求R1和R2的阻值。例题4：如图R1＝10,R2＝5,当开关S断开时，A1的示数为0.5A，求当开关S闭合时A的示数是多少？例题6：某导体两端的电压从6V增加到8V时，通过的电流改变了0.4A，求该导体的电阻。例题5：一只小灯泡正常发光的电压为3V，电阻为8，现在只有9V的电源，应该怎么做？作业：
