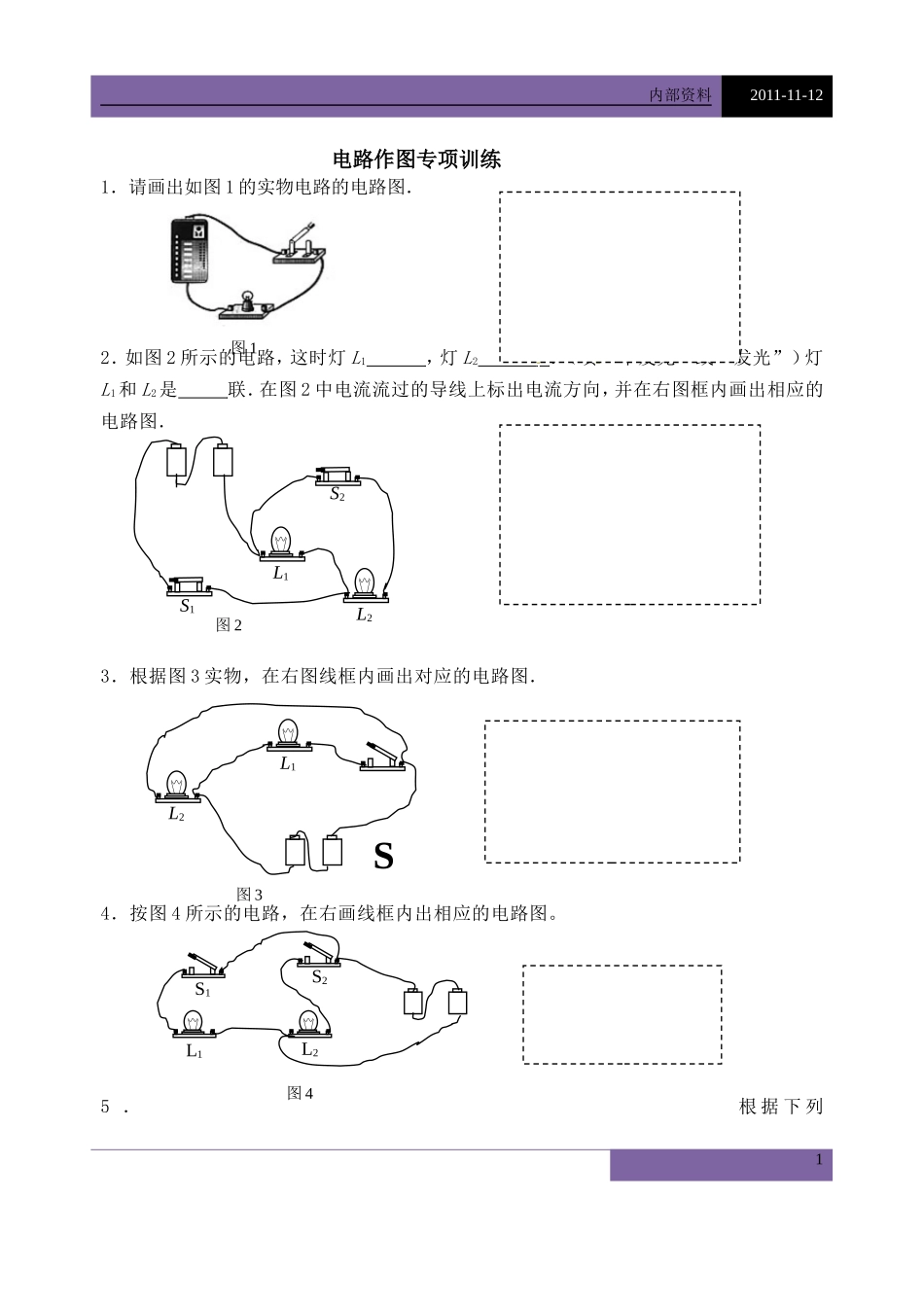

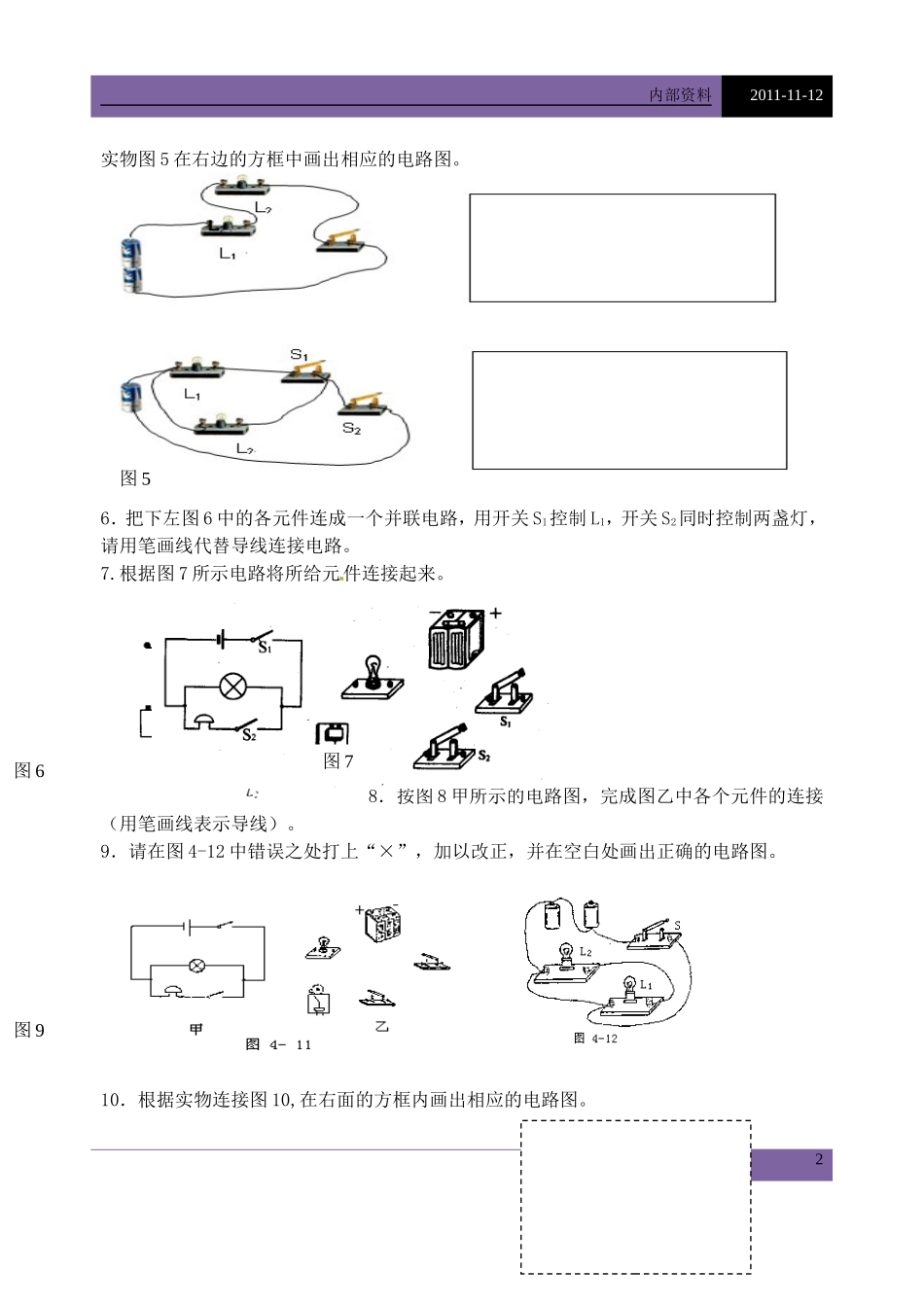

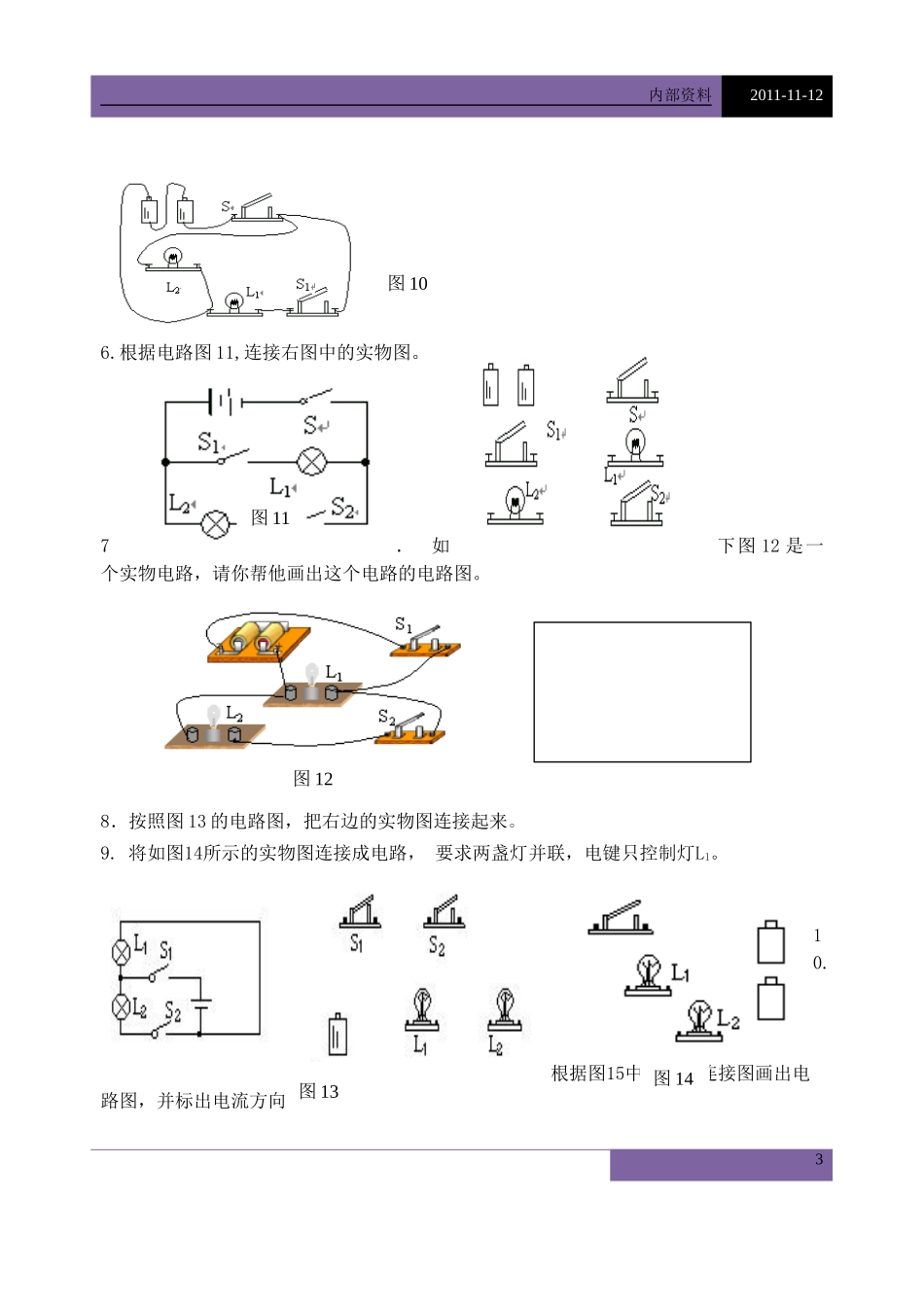

内部资料2011-11-12电路作图专项训练1．请画出如图1的实物电路的电路图．2．如图2所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图2中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．3．根据图3实物，在右图线框内画出对应的电路图．[来源:学。科。网]4．按图4所示的电路，在右画线框内出相应的电路图。5．根据下列1图1L1S2S1L2图2L1L2S图3L1L2S2S1图4内部资料2011-11-12实物图5在右边的方框中画出相应的电路图。6．把下左图6中的各元件连成一个并联电路，用开关S1控制L1，开关S2同时控制两盏灯，请用笔画线代替导线连接电路。7.根据图7所示电路将所给元件连接起来。8．按图8甲所示的电路图，完成图乙中各个元件的连接（用笔画线表示导线）。9．请在图4-12中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。10．根据实物连接图10,在右面的方框内画出相应的电路图。2图5图6图7图8图9内部资料2011-11-126.根据电路图11,连接右图中的实物图。7．如下图12是一个实物电路，请你帮他画出这个电路的电路图。8．按照图13的电路图，把右边的实物图连接起来。9.将如图14所示的实物图连接成电路，要求两盏灯并联，电键只控制灯L1。10.根据图15中的实物连接图画出电路图，并标出电流方向。3图10图11图12图13图14内部资料2011-11-1211.用线条代替导线，将图16中的电器元件连成电路．要求：⑴开关K1只控制电灯L1，开关K2只控制L2．⑵共用一个电池组。12.按图17中所示电路．画出电路图。14．用线条代替导线，将图19中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。15.根据图20中的电路图，用铅笔或钢笔代替导线，将如图20实物连接起来。4图15图16图17图20图19
