U型槽灌溉渠工程施工流程图VIP免费

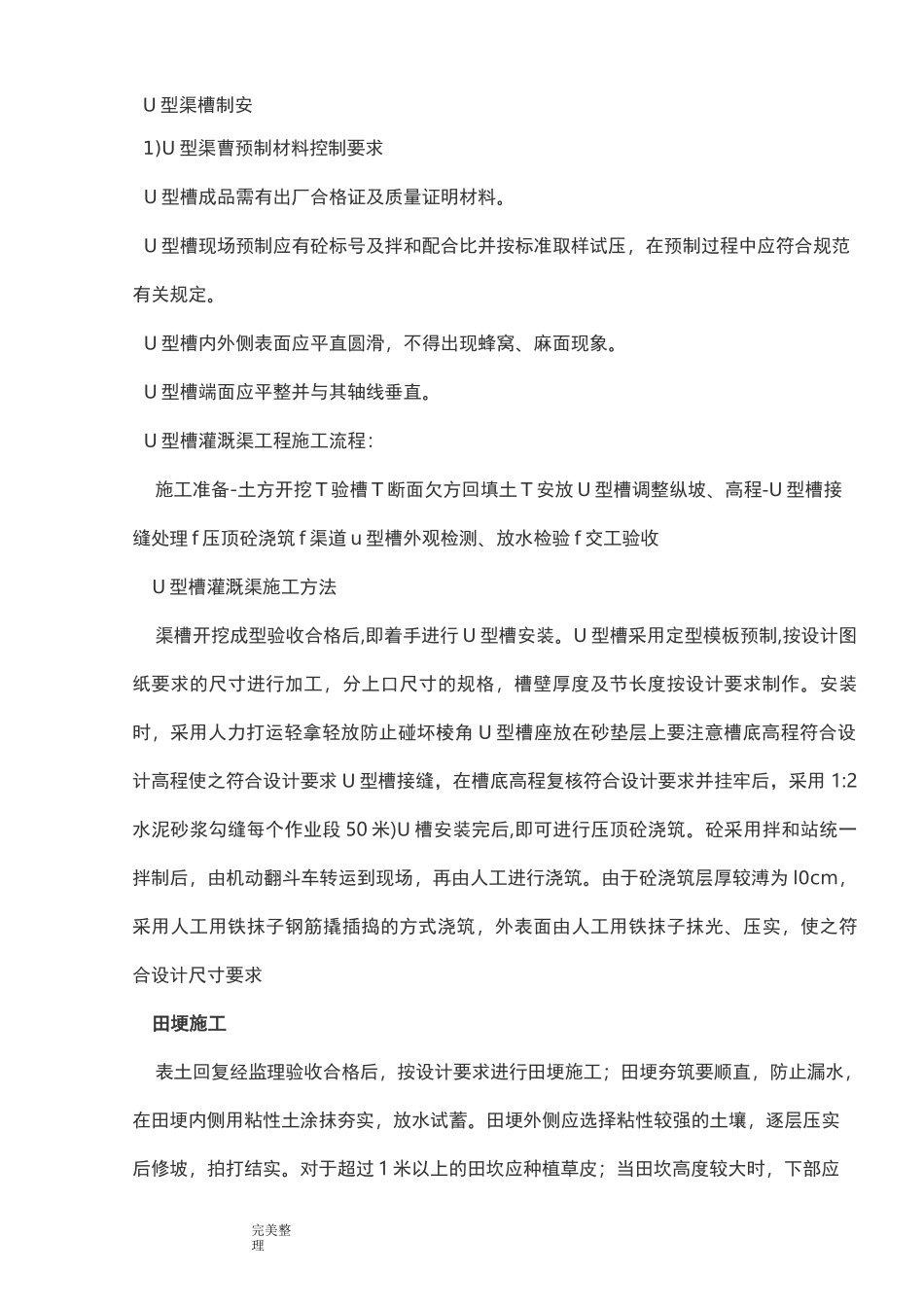

完美整理U型渠槽制安1)U型渠曹预制材料控制要求U型槽成品需有出厂合格证及质量证明材料。U型槽现场预制应有砼标号及拌和配合比并按标准取样试压，在预制过程中应符合规范有关规定。U型槽内外侧表面应平直圆滑，不得出现蜂窝、麻面现象。U型槽端面应平整并与其轴线垂直。U型槽灌溉渠工程施工流程：施工准备-土方开挖T验槽T断面欠方回填土T安放U型槽调整纵坡、高程-U型槽接缝处理f压顶砼浇筑f渠道u型槽外观检测、放水检验f交工验收U型槽灌溉渠施工方法渠槽开挖成型验收合格后,即着手进行U型槽安装。U型槽采用定型模板预制,按设计图纸要求的尺寸进行加工，分上口尺寸的规格，槽壁厚度及节长度按设计要求制作。安装时，采用人力打运轻拿轻放防止碰坏棱角U型槽座放在砂垫层上要注意槽底高程符合设计高程使之符合设计要求U型槽接缝，在槽底高程复核符合设计要求并挂牢后，采用1:2水泥砂浆勾缝每个作业段50米)U槽安装完后,即可进行压顶砼浇筑。砼采用拌和站统一拌制后，由机动翻斗车转运到现场，再由人工进行浇筑。由于砼浇筑层厚较溥为l0cm，采用人工用铁抹子钢筋撬插捣的方式浇筑，外表面由人工用铁抹子抹光、压实，使之符合设计尺寸要求田埂施工表土回复经监理验收合格后，按设计要求进行田埂施工；田埂夯筑要顺直，防止漏水，在田埂内侧用粘性土涂抹夯实，放水试蓄。田埂外侧应选择粘性较强的土壤，逐层压实后修坡，拍打结实。对于超过1米以上的田坎应种植草皮；当田坎高度较大时，下部应完美整理设置于砌石护坡或干砌石挡墙，上部以草皮护坡。沟渠土方开挖施工程序：测量放样—表层清理—人工开挖—人工修边、底。开挖前，做好清基范围的施工放线工作，严格按放样边线进行开挖。清理开挖工程区域内的全部竹木、树桩、杂草、垃圾、废渣及监理人指明的其它有碍物。地表的植被清理延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑地脚线）外侧。开挖时从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，开挖施工时按设计图纸要求，将渠道边坡做成1:1.5左右的边坡，再采用人工进行修边、底，开挖过程中避免边坡稳定范围形成积水。对易风化崩解的土层，开挖后不能及时回填的，保留保护层。对风化岩块、坡积物、残积物和滑坡体按施工图纸要求开挖清理，并在填筑前完成，禁止边填筑边开挖。清除出的废料，分别运至监理人指定的场地堆放。渠道开挖合格后及时进行下序工程的施工，开挖面暴露时间一般不超过10天。为保证开挖边坡免受雨水冲刷，在渠道开挖过程中，按施工图纸的要求开挖外，还应做好对已成型渠道内临时性排水设施，设置临时坑槽，用水泵排除，防止已成型的渠道内积水，影响下道工序的正常开展。（2）沟渠回填施工程序：测量放样—清理基层—分层铺料、压实—人工修整。分层铺土、填筑时，应按渠堤设计横断面全宽度纵向分层填土。每层须采用一种填料，不得将两种及以上填料混填。夯实机械选用蛙式打夯机，填土分层厚度应根据蛙式打夯机的机械性能，设计要求密度，填料密度和含水量等指标经过试验确定。开工前主管技术人员应根据渠堤高度以及分层厚度，计算出计划分层层数，并绘出分层施工图，向有关人员进行技术交底。施工完美整理人员必须认真控制好铺土厚度，并配合机械随时调整层厚。每层填筑的平整度和压实度和压实必须符合设计和施工技术规范要求。进行二层土料铺筑前，需采用人工或机械对上层回填料的表面进行刨毛处理。当地形起伏，高低不平，应由低处分层填筑，由两边向中心填筑。干渠条石砌筑条石料由料场组织人工开采或采用购买方式,装2T农用车运至现场。砌体石材：母岩应坚硬新鲜，无风化剥落或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材应色泽均匀。块石及条石等砌体的规格尺寸要符合相关规定。浆砌体应采用铺浆法砌筑，砂浆稠度应为30－50mm，当气温变化时，应适当调整；采用浆砌法砌筑的砌体和砌石体转角处和交接处应同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并应砌成斜槎。砌筑毛石基础的第一皮石块应座浆，且将大面向下。毛石基础扩大部分，若做成阶梯形，上级阶梯的石块应至少压砌下级阶梯的1/2，相邻阶梯的毛石应相应错...
