第4章42计算机局域网VIP免费

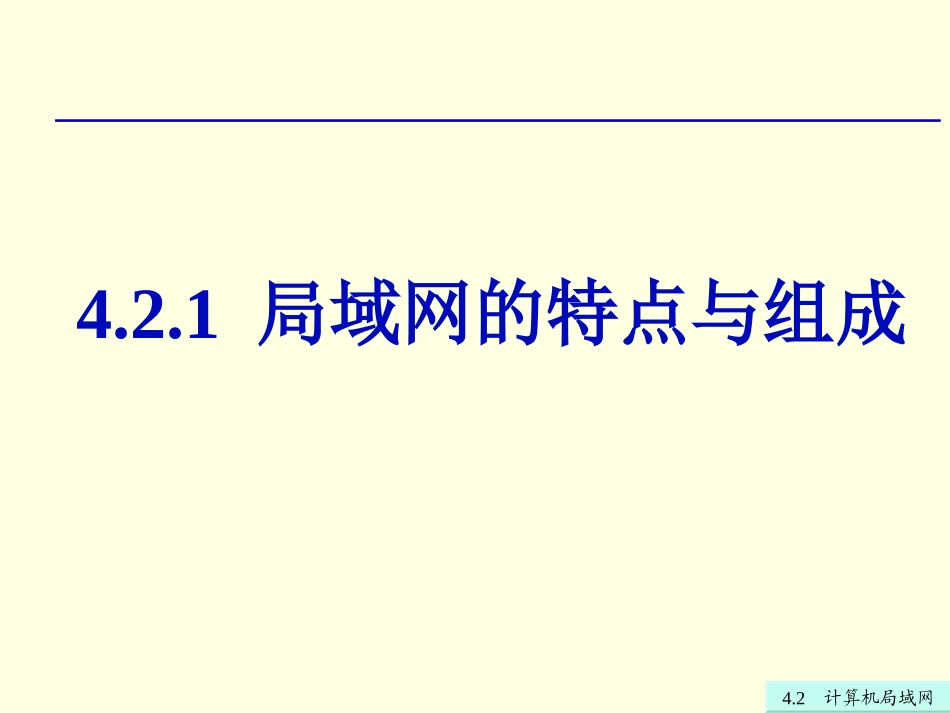

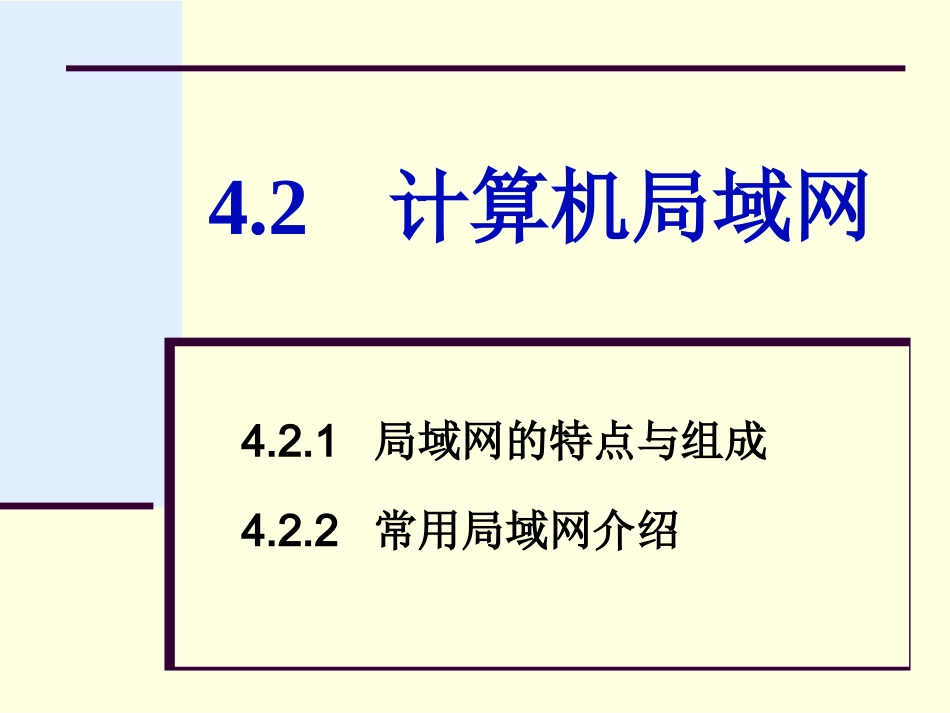

4.2计算机局域网4.2.1局域网的特点与组成4.2.2常用局域网介绍24.2计算机局域网4.2.1局域网的特点与组成34.2计算机局域网计算机局域网(LAN)的特点为一个单位所拥有，地理范围有限使用专门铺设的传输介质进行连网数据传输速率高(10Mbps～1Gbps)、延迟时间短可靠性高、误码率低(10-8～10-11)路由器防火墙文件服务器共享打印机局域网集线器广域网广域网44.2计算机局域网局域网的组成网络上的每个节点都装有网络接口卡(NIC,简称网卡)，网卡通过传输介质把节点相互连接起来双绞线、同轴电缆、光纤或者无线电波网络服务器工作站网络接口卡传输介质工作站工作站网络打印机网络上的每台设备(如工作站、服务器、打印机等)都称为是网络中的一个“节点”54.2计算机局域网局域网的拓扑结构总线型局域网环型局域网星型局域网网络上的节点64.2计算机局域网局域网的数据传输方法网络上的每个节点（如工作站、服务器、打印机等），都是数据传输的“源”或者“目的地”介质访问地址(MAC地址)：为了相互区别，局域网中的每个节点都有一个惟一的地址，称为MAC地址数据传输方法：采用时分多路复用技术，多个节点共享传输介质不允许任何节点连续传输任意长的数据，必须把要传输的数据分成小块（称为“帧”，frame），每个节点每次只传输一个帧，确保任何节点都有传输数据的机会74.2计算机局域网局域网数据帧的格式有效载荷(传输的数据)校验信息发送节点MAC地址接收节点MAC地址发给哪一台计算机？校验信息随同数据一起进行传输，供接收节点在收到数据之后验证数据传输是否正确哪一台计算机发送的数据帧需要传输的数据，如程序、邮件、MP3音乐等•不同类型的局域网，数据帧的格式各不相同：•MAC地址的长度不同•有效载荷的最大长度限制不同•使用的校验方法不同•其它组成部分84.2计算机局域网什么是网卡（网络接口卡）？网卡就是计算机的网络通信控制器主要功能：实现节点之间的数据通信网卡及其安装笔记本电脑使用的网卡网络中每个节点(工作站或服务器)都必须安装网卡，不同类型的网络，需安装使用不同类型的网卡由于芯片组集成度的提高，现在网卡的功能大多已集成在芯片组中，即所谓的“集成网卡”94.2计算机局域网网卡的具体功能1在计算机与网络之间建立一个通信链路(link)，通过传输介质发送信息和接收信息2将数据分成帧(frame)、以帧为单位发送和接收信息3将计算机的输出转换为适合网络传输的信号(并－串转换、电平转换···)每块网卡均由生产厂家分配一个全球惟一的MAC地址，该地址就是使用这块网卡的节点MAC地址网卡转换成串行信号发送到网络计算机需发送的信息以并行方式送至网卡104.2计算机局域网4.2.2常用局域网介绍114.2计算机局域网常用局域网之1：总线式以太网以总线式集线器(hub)为中心，每个节点通过以太网卡和双绞线连接到集线器的一个端口，通过集线器与其他节点相互通信集线器ABCD把一个端口接收到的帧向所有端口分发出去，并对信号进行放大，以扩大网络的传输距离，起着中继器的作用有效载荷(传输的数据)校验信息发送节点MAC地址接收节点MAC地址AD(以太网数据帧)124.2计算机局域网常见局域网之2：交换式以太网以交换式集线器(switchhub)为中心构成交换式集线器是一种高速电子交换器，连接在交换器上的所有节点均可同时相互通信总线式以太网交换式以太网Hub向所有节点发送数据帧，由节点选择接收Hub按MAC地址将数据帧直接发送给指定的节点1次只允许1对节点进行数据帧的传输允许多对节点同时进行数据帧的传输总线式拓扑结构星形拓扑结构所有节点共享一定的带宽每个节点各自独享一定的带宽交换式集线器123456134.2计算机局域网常见局域网之3：千兆位以太网工作组交换器1工作组交换器2部门交换器部门服务器1000Mbps至中央交换器10/100Mbps至桌面•其中，底层(工作组、部门)的交换器以10Mbps或100Mbps的速度与高层的中央交换器连接，中央交换器以每秒千兆位的速率与网络服务器连接，传输介质(光纤)的长度可达几公里•交换式集线器可以按层次方式互相连接起来，构成工作组——部门——公司(单位)的多层次的局域网1000Mbps144.2计算机局域网以太网使用的...
