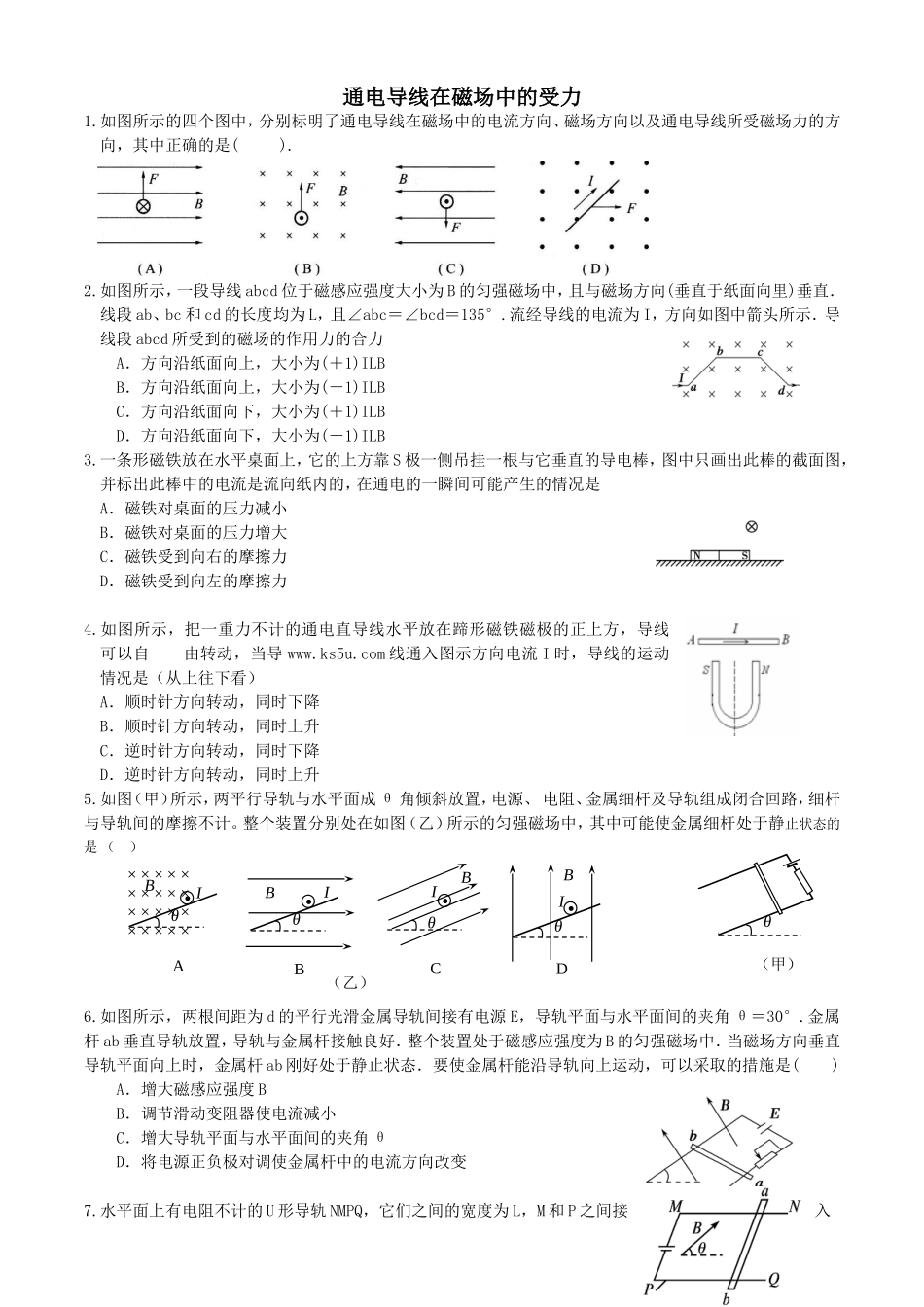

通电导线在磁场中的受力1.如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是().2.如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力A．方向沿纸面向上，大小为(＋1)ILBB．方向沿纸面向上，大小为(－1)ILBC．方向沿纸面向下，大小为(＋1)ILBD．方向沿纸面向下，大小为(－1)ILB3.一条形磁铁放在水平桌面上，它的上方靠S极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬间可能产生的情况是A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁受到向右的摩擦力D．磁铁受到向左的摩擦力4.如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动，当导www.ks5u.com线通入图示方向电流I时，导线的运动情况是（从上往下看）A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升5.如图（甲）所示，两平行导轨与水平面成θ角倾斜放置，电源、电阻、金属细杆及导轨组成闭合回路，细杆与导轨间的摩擦不计。整个装置分别处在如图（乙）所示的匀强磁场中，其中可能使金属细杆处于静止状态的是（）6.如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ＝30°.金属杆ab垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态．要使金属杆能沿导轨向上运动，可以采取的措施是()A．增大磁感应强度BB．调节滑动变阻器使电流减小C．增大导轨平面与水平面间的夹角θD．将电源正负极对调使金属杆中的电流方向改变7.水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L，M和P之间接入（乙）θ××××××××××××××××××××ABIθBBIθDBIθCBIθ（甲）电动势为E的电源(不计内阻)．现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方，如图所示，当ab棒静止时，受到的支持力和摩擦力各为多少？8.在倾角为θ的光滑斜面上，放置一通有电流I、长L、质量为m的导体棒，如图所示，试求:(1)使棒静止在斜面上，外加匀强磁场的磁感应强度B的最小值和方向.(2)使棒静止在斜面上且对斜面无压力，外加匀强磁场磁感应强度B的最小值和方向.
