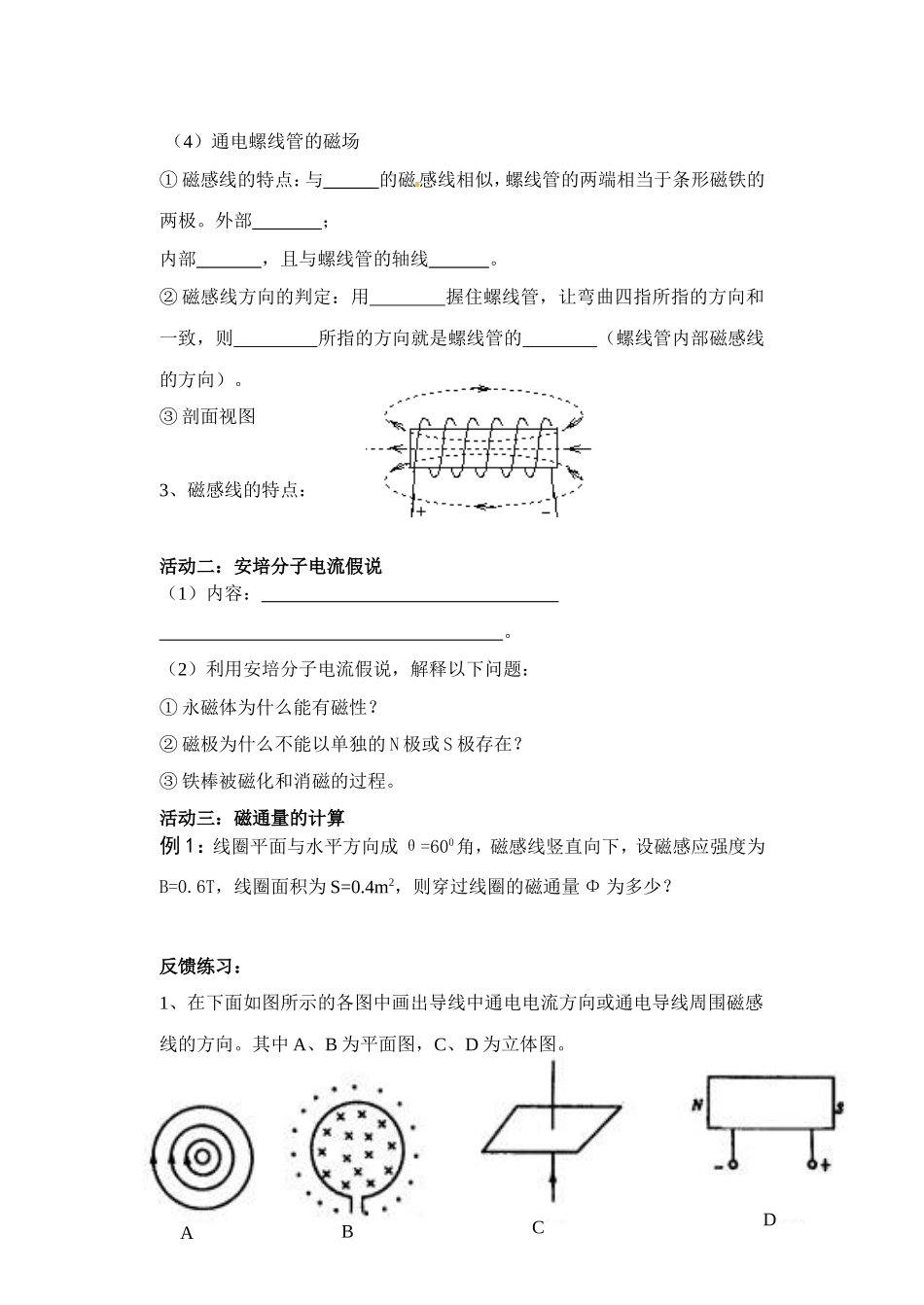

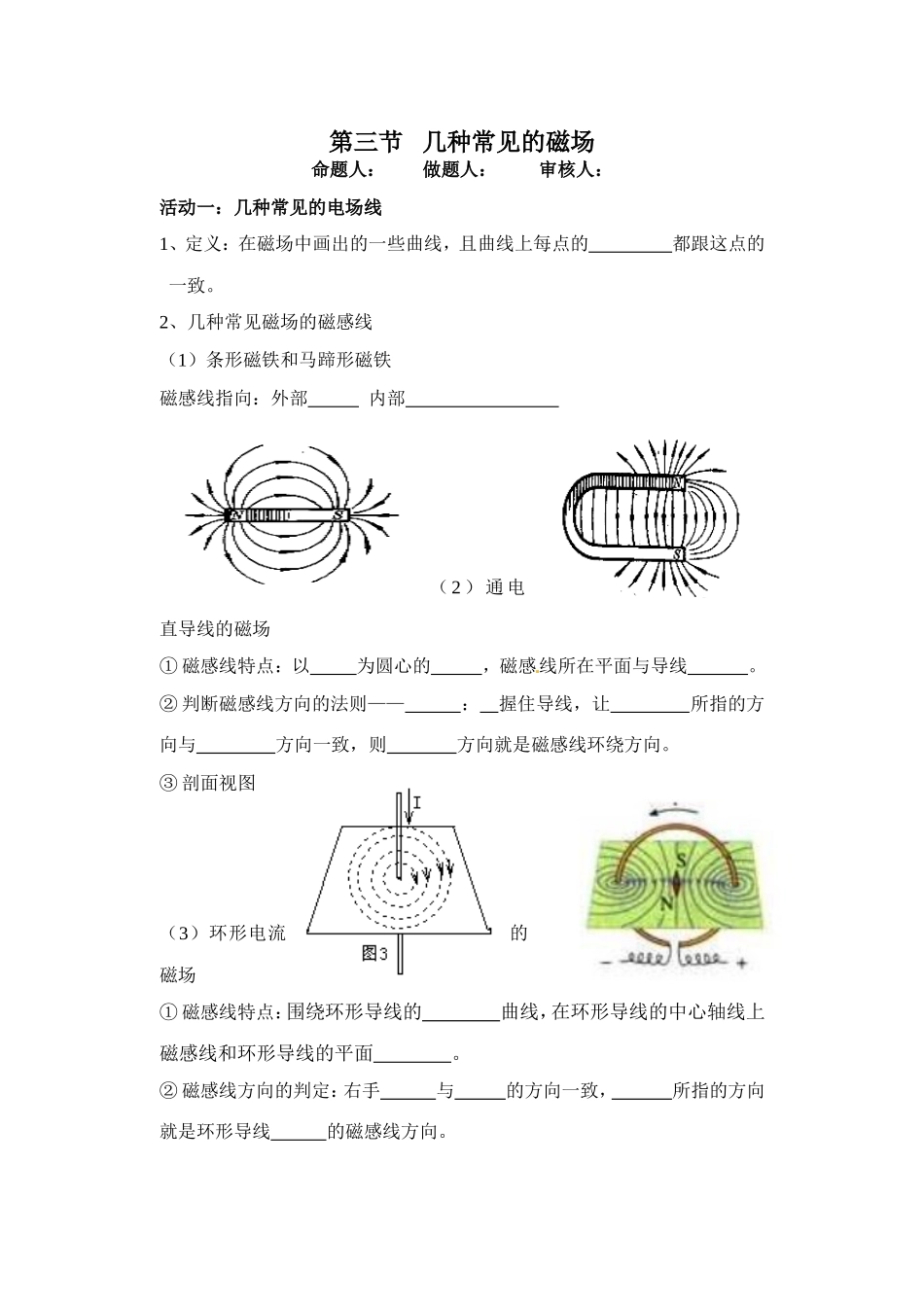

第三节几种常见的磁场命题人：做题人：审核人：活动一：几种常见的电场线1、定义：在磁场中画出的一些曲线，且曲线上每点的都跟这点的一致。2、几种常见磁场的磁感线（1）条形磁铁和马蹄形磁铁磁感线指向：外部内部（2）通电直导线的磁场①磁感线特点：以为圆心的，磁感线所在平面与导线。②判断磁感线方向的法则——：握住导线，让所指的方向与方向一致，则方向就是磁感线环绕方向。③剖面视图（3）环形电流的磁场①磁感线特点：围绕环形导线的曲线，在环形导线的中心轴线上磁感线和环形导线的平面。②磁感线方向的判定：右手与的方向一致，所指的方向就是环形导线的磁感线方向。ADCB§K]（4）通电螺线管的磁场①磁感线的特点：与的磁感线相似，螺线管的两端相当于条形磁铁的两极。外部；内部，且与螺线管的轴线。②磁感线方向的判定：用握住螺线管，让弯曲四指所指的方向和一致，则所指的方向就是螺线管的（螺线管内部磁感线的方向）。③剖面视图3、磁感线的特点：活动二：安培分子电流假说（1）内容：。（2）利用安培分子电流假说，解释以下问题：①永磁体为什么能有磁性？②磁极为什么不能以单独的N极或S极存在？③铁棒被磁化和消磁的过程。活动三：磁通量的计算例1：线圈平面与水平方向成θ=600角，磁感线竖直向下，设磁感应强度为B=0.6T，线圈面积为S=0.4m2，则穿过线圈的磁通量Φ为多少？反馈练习：1、在下面如图所示的各图中画出导线中通电电流方向或通电导线周围磁感线的方向。其中A、B为平面图，C、D为立体图。2、有一束电子流沿x轴正方向高速运动，如图所示，电子流在z轴上的P点处所产生的磁场方向是沿（）A．y轴正方向B．y轴负方向C．z轴正方向D．z轴负方向3、关于磁场和磁感线的描述，下列说法中正确的是（）A．磁感线可以形象地描述各点磁场的方向B．磁极之间的相互作用是通过磁场发生的C．磁感线是磁场中客观存在的线D．磁感线总是从磁铁的北极出发，到南极终止4、如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块阴雨云，在放电的过程中，两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外,则关于A、B的带电情况说法中正确的是()A．带同种电荷B．带异种电荷[C．B带正电D．A带正电5、如图2，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（）[来源:学科网ZXXK]A．向右飞行的正离子B．向左飞行的正离子C．向右飞行的负离子D．向左飞行的负离子6、关于安培分子电流假说的说法正确的是（）图2A．安培观察到物质内部有分子电流存在就提出了假说B．为了解释磁铁产生磁场的原因，安培提出了假说C．事实上物体内部并不存在类似的分子电流D．根据后来科学家研究，原子内电子绕核旋转形成环形电流与安培分子电流以假说相符[来源:学科网ZXXK]7、一矩形线圈的面积S=10-2m2，线圈平面和匀强磁场方向之间的夹角θ1=300，穿过线圈的磁通量Φ=1×10-3Wb，则磁场的磁感应强度B=；若线圈以一条边为轴旋转1800，则穿过线圈的磁通量的变化量为；若线圈平面和磁场方向之间的夹角变化为θ2=00，则Φ=。
