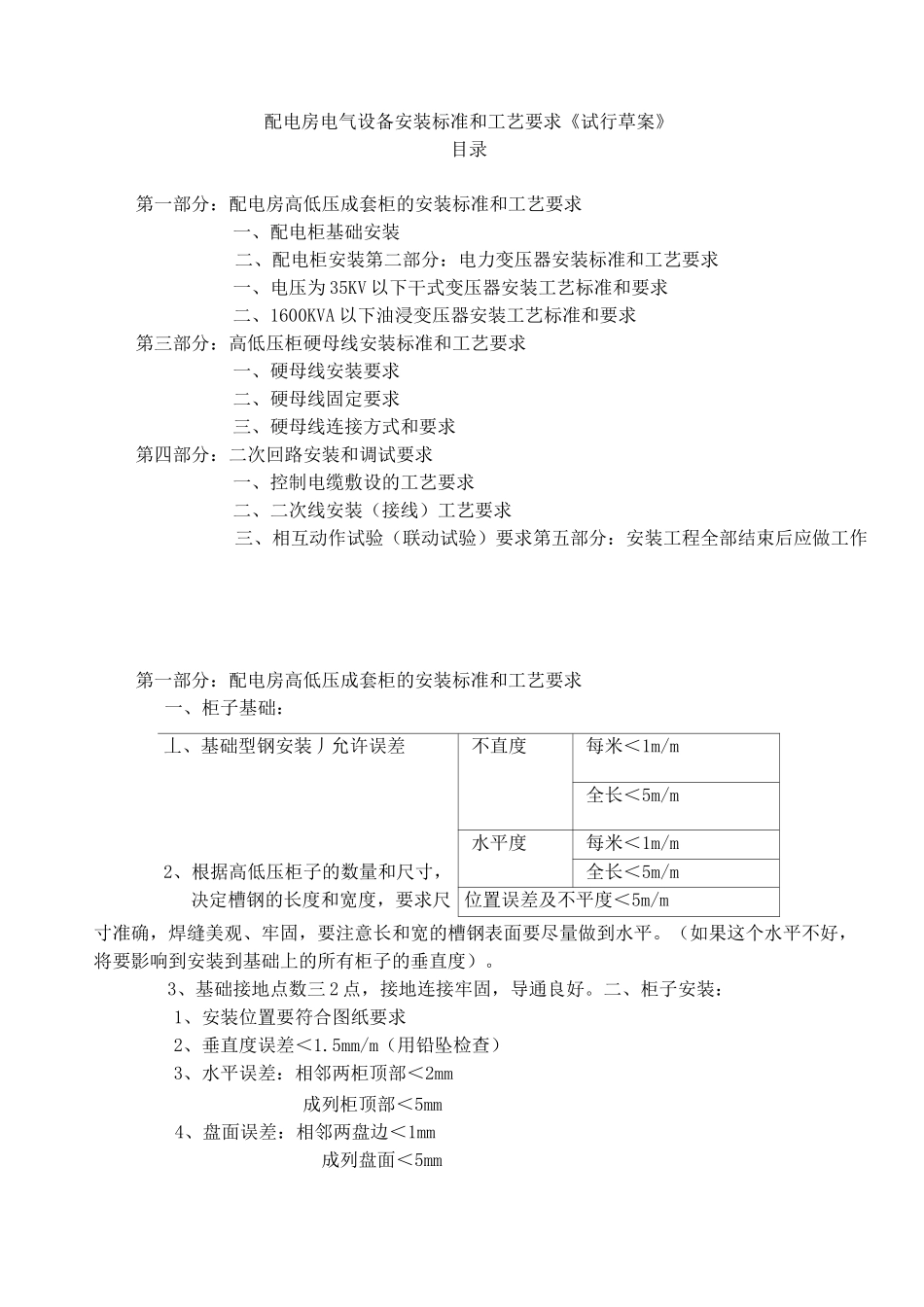

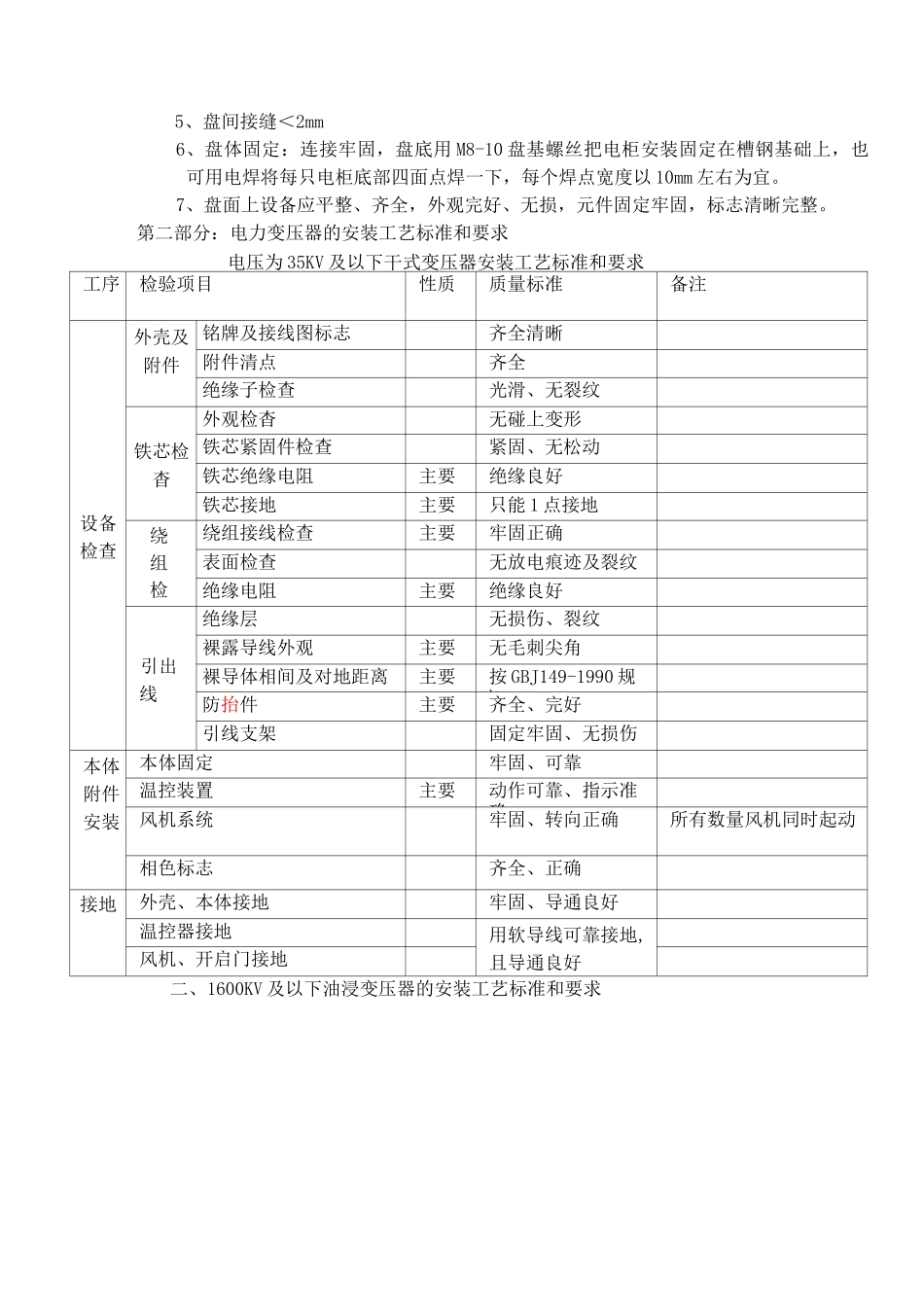

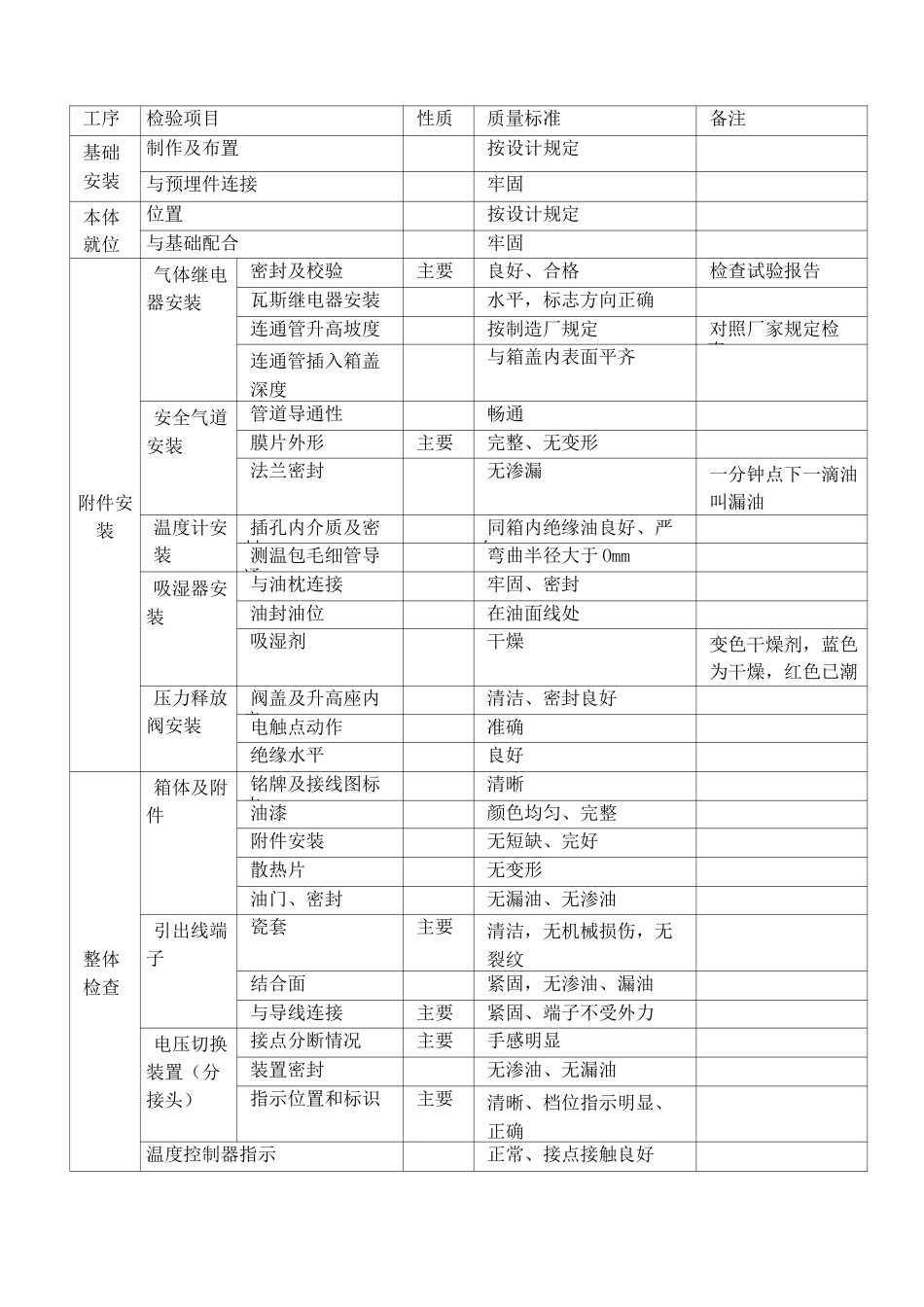

配电房电气设备安装标准和工艺要求《试行草案》目录第一部分：配电房高低压成套柜的安装标准和工艺要求一、配电柜基础安装二、配电柜安装第二部分：电力变压器安装标准和工艺要求一、电压为35KV以下干式变压器安装工艺标准和要求二、1600KVA以下油浸变压器安装工艺标准和要求第三部分：高低压柜硬母线安装标准和工艺要求一、硬母线安装要求二、硬母线固定要求三、硬母线连接方式和要求第四部分：二次回路安装和调试要求一、控制电缆敷设的工艺要求二、二次线安装（接线）工艺要求三、相互动作试验（联动试验）要求第五部分：安装工程全部结束后应做工作第一部分：配电房高低压成套柜的安装标准和工艺要求一、柜子基础：丄、基础型钢安装丿允许误差不直度每米＜1m/m全长＜5m/m水平度每米＜1m/m2、根据高低压柜子的数量和尺寸，全长＜5m/m决定槽钢的长度和宽度，要求尺位置误差及不平度＜5m/m寸准确，焊缝美观、牢固，要注意长和宽的槽钢表面要尽量做到水平。（如果这个水平不好，将要影响到安装到基础上的所有柜子的垂直度）。3、基础接地点数三2点，接地连接牢固，导通良好。二、柜子安装：1、安装位置要符合图纸要求2、垂直度误差＜1.5mm/m（用铅坠检查）3、水平误差：相邻两柜顶部＜2mm成列柜顶部＜5mm4、盘面误差：相邻两盘边＜1mm成列盘面＜5mm5、盘间接缝＜2mm6、盘体固定：连接牢固，盘底用M8-10盘基螺丝把电柜安装固定在槽钢基础上，也可用电焊将每只电柜底部四面点焊一下，每个焊点宽度以10mm左右为宜。7、盘面上设备应平整、齐全，外观完好、无损，元件固定牢固，标志清晰完整。第二部分：电力变压器的安装工艺标准和要求电压为35KV及以下干式变压器安装工艺标准和要求工序检验项目性质质量标准备注设备检查外壳及附件铭牌及接线图标志齐全清晰附件清点齐全绝缘子检查光滑、无裂纹铁芯检杳外观检杳无碰上变形铁芯紧固件检查紧固、无松动铁芯绝缘电阻主要绝缘良好铁芯接地主要只能1点接地绕组检杳绕组接线检查主要牢固正确表面检查无放电痕迹及裂纹绝缘电阻主要绝缘良好引出线绝缘层无损伤、裂纹裸露导线外观主要无毛刺尖角裸导体相间及对地距离主要按GBJ149-1990规定防抬件主要齐全、完好引线支架固定牢固、无损伤本体附件安装本体固定牢固、可靠温控装置主要动作可靠、指示准确风机系统牢固、转向正确所有数量风机同时起动相色标志齐全、正确接地外壳、本体接地牢固、导通良好温控器接地用软导线可靠接地,且导通良好风机、开启门接地二、1600KV及以下油浸变压器的安装工艺标准和要求工序检验项目性质质量标准备注基础安装制作及布置按设计规定与预埋件连接牢固本体就位位置按设计规定与基础配合牢固附件安装气体继电器安装密封及校验主要良好、合格检查试验报告瓦斯继电器安装水平，标志方向正确连通管升高坡度按制造厂规定对照厂家规定检查:连通管插入箱盖深度与箱盖内表面平齐安全气道安装管道导通性畅通膜片外形主要完整、无变形法兰密封无渗漏一分钟点下一滴油叫漏油温度计安装插孔内介质及密封同箱内绝缘油良好、严纟测温包毛细管导通弯曲半径大于Omm吸湿器安装与油枕连接牢固、密封油封油位在油面线处吸湿剂干燥变色干燥剂，蓝色为干燥，红色已潮压力释放阀安装阀盖及升高座内咅清洁、密封良好电触点动作准确绝缘水平良好整体检查箱体及附件铭牌及接线图标志清晰油漆颜色均匀、完整附件安装无短缺、完好散热片无变形油门、密封无漏油、无渗油引出线端子瓷套主要清洁，无机械损伤，无裂纹结合面紧固，无渗油、漏油与导线连接主要紧固、端子不受外力电压切换装置（分接头）接点分断情况主要手感明显装置密封无渗油、无漏油指示位置和标识主要清晰、档位指示明显、正确温度控制器指示正常、接点接触良好绝缘油试验主要合格检查试验报告油位主要正常符合油枕上刻度位置其他中性点接地按设计规定基础及本体接地分别接地，且接地牢固、导通良好第三部分：配电房高低压柜硬母线的安装标准和工艺一、硬母线的安装要求：1、高压母线支持点距离不应大于1.2m，低压母线支持点距离不大于0.9m。2、母线连接处的螺栓，当母线水平安装时，螺栓应自下向上穿，当母线垂直安装时，螺...
