玻璃采光顶规范VIP免费

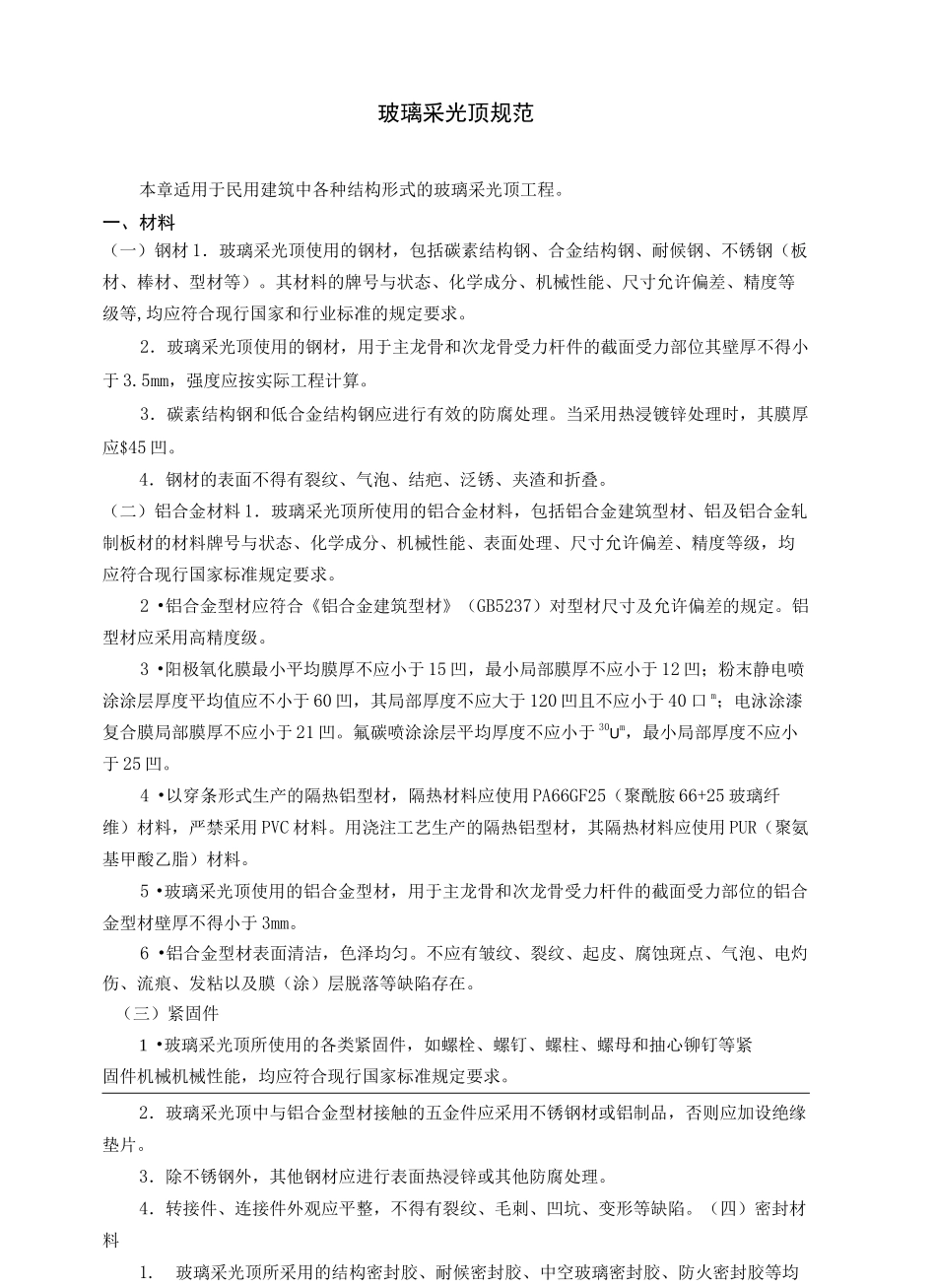

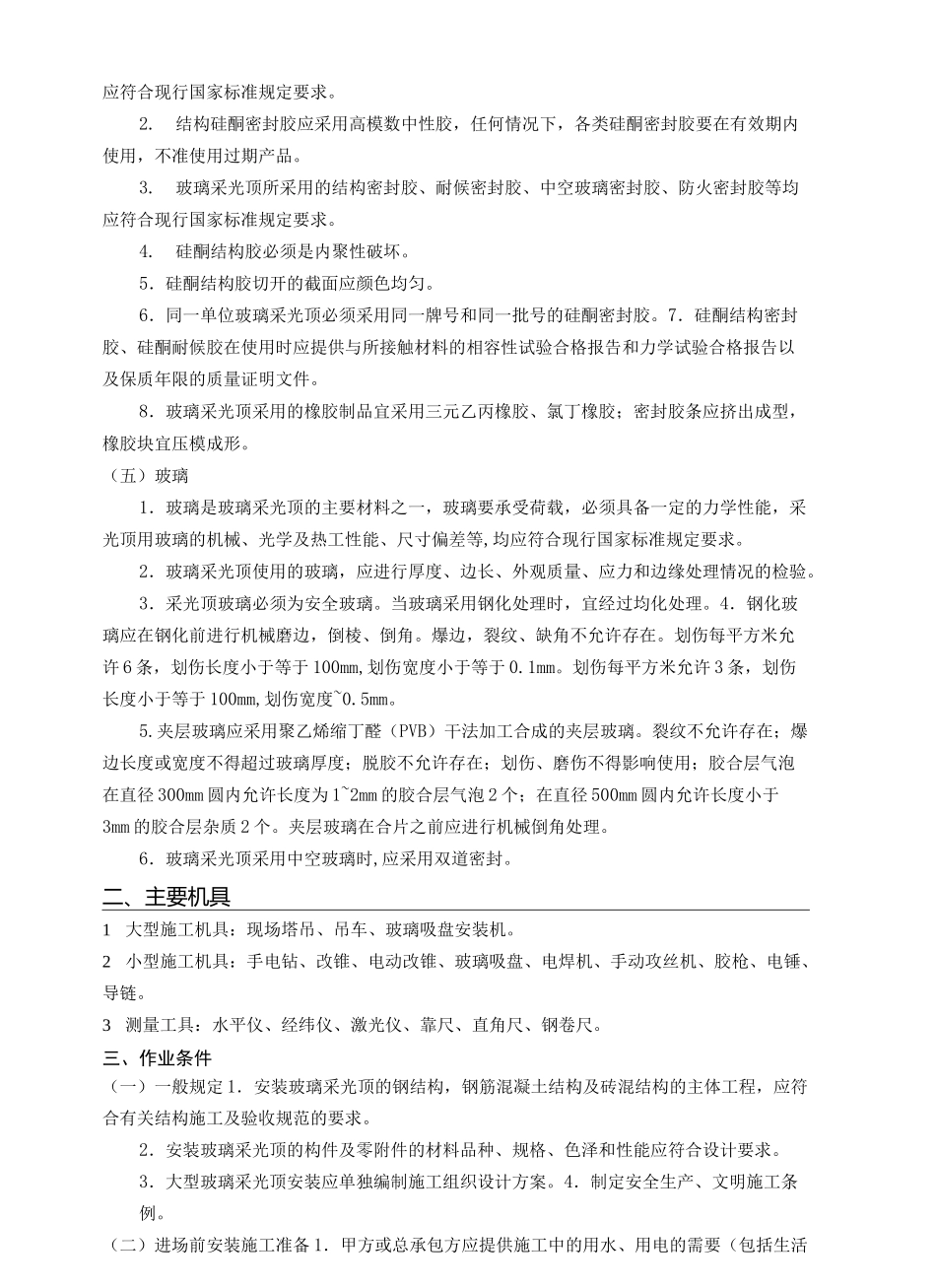

J\J\璃采光顶规范CompanyDocumentnumber:WUUT-WUUY-WBBGB-BWYTT-1982GT玻璃采光顶规范本章适用于民用建筑中各种结构形式的玻璃采光顶工程。一、材料（一）钢材1．玻璃采光顶使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等,均应符合现行国家和行业标准的规定要求。2．玻璃采光顶使用的钢材，用于主龙骨和次龙骨受力杆件的截面受力部位其壁厚不得小于3.5mm，强度应按实际工程计算。3．碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀锌处理时，其膜厚应$45凹。4．钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。（二）铝合金材料1．玻璃采光顶所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸允许偏差、精度等级，均应符合现行国家标准规定要求。2•铝合金型材应符合《铝合金建筑型材》（GB5237）对型材尺寸及允许偏差的规定。铝型材应采用高精度级。3•阳极氧化膜最小平均膜厚不应小于15凹，最小局部膜厚不应小于12凹；粉末静电喷涂涂层厚度平均值应不小于60凹，其局部厚度不应大于120凹且不应小于40口m；电泳涂漆复合膜局部膜厚不应小于21凹。氟碳喷涂涂层平均厚度不应小于30Um，最小局部厚度不应小于25凹。4•以穿条形式生产的隔热铝型材，隔热材料应使用PA66GF25（聚酰胺66+25玻璃纤维）材料，严禁采用PVC材料。用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙脂）材料。5•玻璃采光顶使用的铝合金型材，用于主龙骨和次龙骨受力杆件的截面受力部位的铝合金型材壁厚不得小于3mm。6•铝合金型材表面清洁，色泽均匀。不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。（三）紧固件1•玻璃采光顶所使用的各类紧固件，如螺栓、螺钉、螺柱、螺母和抽心铆钉等紧固件机械机械性能，均应符合现行国家标准规定要求。2．玻璃采光顶中与铝合金型材接触的五金件应采用不锈钢材或铝制品，否则应加设绝缘垫片。3．除不锈钢外，其他钢材应进行表面热浸锌或其他防腐处理。4．转接件、连接件外观应平整，不得有裂纹、毛刺、凹坑、变形等缺陷。（四）密封材料1.玻璃采光顶所采用的结构密封胶、耐候密封胶、中空玻璃密封胶、防火密封胶等均应符合现行国家标准规定要求。2.结构硅酮密封胶应采用高模数中性胶，任何情况下，各类硅酮密封胶要在有效期内使用，不准使用过期产品。3.玻璃采光顶所采用的结构密封胶、耐候密封胶、中空玻璃密封胶、防火密封胶等均应符合现行国家标准规定要求。4.硅酮结构胶必须是内聚性破坏。5．硅酮结构胶切开的截面应颜色均匀。6．同一单位玻璃采光顶必须采用同一牌号和同一批号的硅酮密封胶。7．硅酮结构密封胶、硅酮耐候胶在使用时应提供与所接触材料的相容性试验合格报告和力学试验合格报告以及保质年限的质量证明文件。8．玻璃采光顶采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应挤出成型，橡胶块宜压模成形。（五）玻璃1．玻璃是玻璃采光顶的主要材料之一，玻璃要承受荷载，必须具备一定的力学性能，采光顶用玻璃的机械、光学及热工性能、尺寸偏差等,均应符合现行国家标准规定要求。2．玻璃采光顶使用的玻璃，应进行厚度、边长、外观质量、应力和边缘处理情况的检验。3．采光顶玻璃必须为安全玻璃。当玻璃采用钢化处理时，宜经过均化处理。4．钢化玻璃应在钢化前进行机械磨边，倒棱、倒角。爆边，裂纹、缺角不允许存在。划伤每平方米允许6条，划伤长度小于等于100mm,划伤宽度小于等于0.1mm。划伤每平方米允许3条，划伤长度小于等于100mm,划伤宽度~0.5mm。5.夹层玻璃应采用聚乙烯缩丁醛（PVB）干法加工合成的夹层玻璃。裂纹不允许存在；爆边长度或宽度不得超过玻璃厚度；脱胶不允许存在；划伤、磨伤不得影响使用；胶合层气泡在直径300mm圆内允许长度为1~2mm的胶合层气泡2个；在直径500mm圆内允许长度小于3mm的胶合层杂质2个。夹层玻璃在合片之前应进行机械倒角处理。6．玻璃采光顶采用中空玻璃时,应采...
