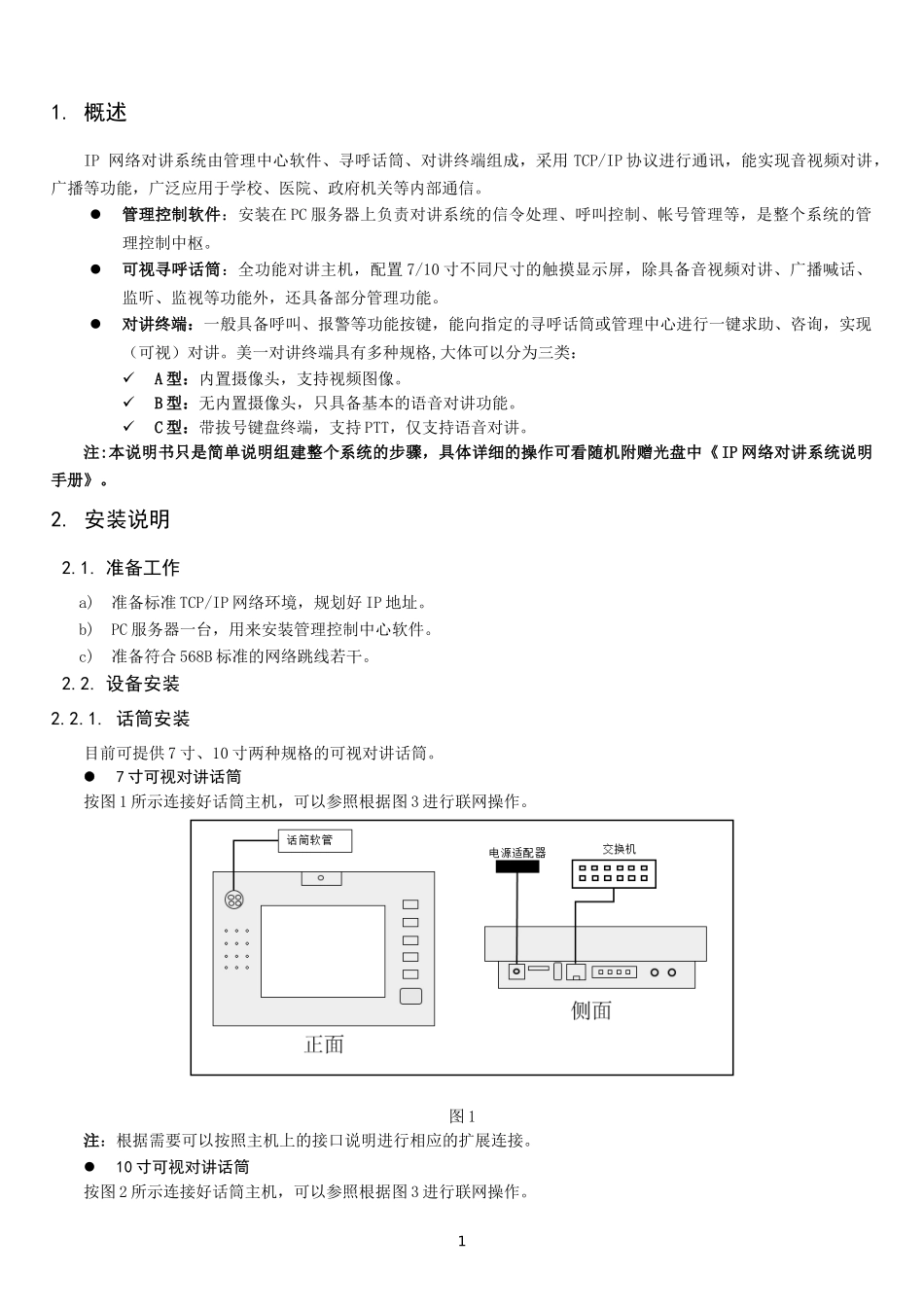

IP网络对讲系统快速使用说明书1.概述IP网络对讲系统由管理中心软件、寻呼话筒、对讲终端组成，采用TCP/IP协议进行通讯，能实现音视频对讲，广播等功能，广泛应用于学校、医院、政府机关等内部通信。管理控制软件：安装在PC服务器上负责对讲系统的信令处理、呼叫控制、帐号管理等，是整个系统的管理控制中枢。可视寻呼话筒：全功能对讲主机，配置7/10寸不同尺寸的触摸显示屏，除具备音视频对讲、广播喊话、监听、监视等功能外，还具备部分管理功能。对讲终端：一般具备呼叫、报警等功能按键，能向指定的寻呼话筒或管理中心进行一键求助、咨询，实现（可视）对讲。美一对讲终端具有多种规格,大体可以分为三类：A型：内置摄像头，支持视频图像。B型：无内置摄像头，只具备基本的语音对讲功能。C型：带拔号键盘终端，支持PTT，仅支持语音对讲。注:本说明书只是简单说明组建整个系统的步骤，具体详细的操作可看随机附赠光盘中《IP网络对讲系统说明手册》。2.安装说明2.1.准备工作a)准备标准TCP/IP网络环境，规划好IP地址。b)PC服务器一台，用来安装管理控制中心软件。c)准备符合568B标准的网络跳线若干。2.2.设备安装2.2.1.话筒安装目前可提供7寸、10寸两种规格的可视对讲话筒。7寸可视对讲话筒按图1所示连接好话筒主机，可以参照根据图3进行联网操作。图1注：根据需要可以按照主机上的接口说明进行相应的扩展连接。10寸可视对讲话筒按图2所示连接好话筒主机，可以参照根据图3进行联网操作。1图2注：根据需要可以按照主机上的接口说明进行相应的扩展连接。2.2.2.终端安装对讲终端比较简单，接上12V电源适配器，将网络接入网络交换机即可完成安装。C型终端如要支持PTT功能，需要配套安装无线对讲网关。2.2.3.管理软件安装安装环境：WIN7/WIN8/WIN2003/XP。打开随机光盘，选择符合你设备版本的文件夹，在文件夹里解压名称为“数字IP网络对讲广播系统.rar”的文件，安装解压文件中的“数字IP网络对讲广播系统应用程序.exe”，根据系统提示完成管理软件的安装。2.3.设备组网参照如下的网络拓扑图进行组网，确保各个对讲终端设备在TCP/IP网络下能进行互通。图33.系统配置说明2安装完管理控制软件,并可视对讲话筒、终端分别组网后，需要分别进行初始化配置才可以进行使用。3.1.管理中心软件配置方法1)登入系统：默认用户名为admin,密码为123456，退出密码也是123456。2)配置IP地址：在软件的菜单栏“系统”下的“系统设置”里设置（本例设置为192.168.7.59），具体如下：内网版本：（如图4）服务器IP:本机电脑的一个IP地址。域:暂时没用到，默认就行。电脑的IP地址必须固定不变，不要动态获取。图4外网版本：（如图5）公网/互联网环境：打勾表示在公网上使用，不打勾表示在专网或局域网中使用。服务器IP：本机电脑的一个IP地址。DNS：域暂时没用，但不能为空，可设置成8.8.8.8。FTP服务器IP：要设置(正常默认与服务器IP地址是一样的)。图5设完重启软件：这几个地址一定要设置，重启后，软件的状态栏显示“管理中心注册成功”。3）增加设备：点击“列表”，先选择左边树形菜单“所有终端”中的创建分组（可以使用工具栏上的“增加分组”创建）。然后点击“增加终端”按钮，进入窗口后选择好类型，输入“终端ID”（ID号为8位数字，3寻呼话筒以2开头，对讲终端以1开头），输入“终端名称”（即设备别名，建议不超过6个中文），点击“确定”保存。图63.2.话筒配置方法3.2.1.七寸话筒直接在话筒本机上设置，成功后会直接上传到管理中心。点击话筒屏幕右下角的“设置”按钮，默认密码“123456”，进入设置界面；图7本机号码：即服务器软件上已经增加存在的话筒ID号。上级地址：默认设置成30000001。IP地址：输入分配给寻呼话筒的IP地址，必填。子网掩码：输入子网掩码，正常是255.255.255.0，具体得看网络的子网个数而定，必填。网关：所在网络出口网关IP地址。DNS：按实际DNS地址填写，如未知可填0.0.0.0。注册地址：为管理中心服务器的IP地址。按“确定”完成设置;如连接上服务器，屏幕下方的“注册指示”灯会变成绿色，如设置不成功请检查IP地址是否...
