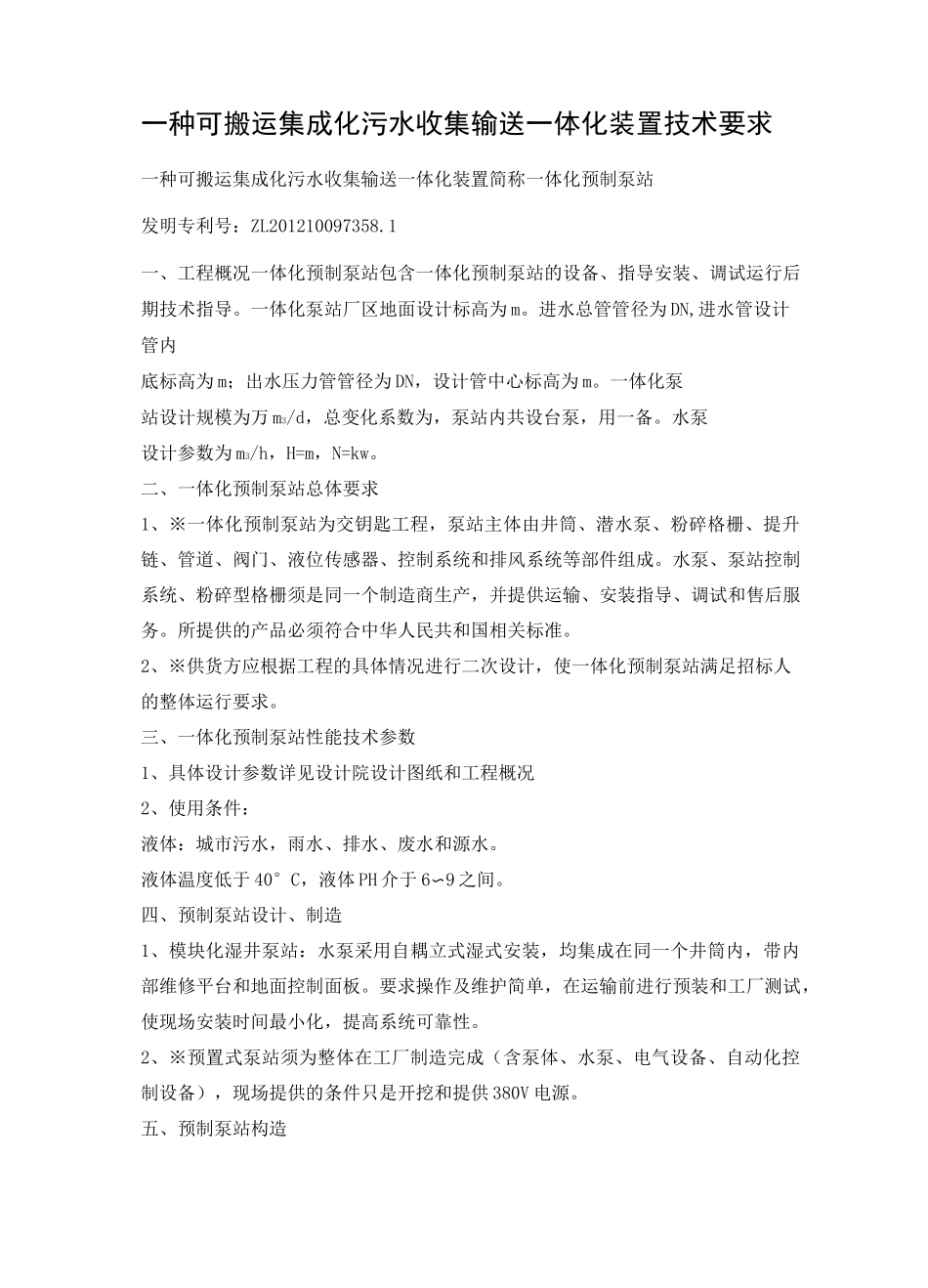

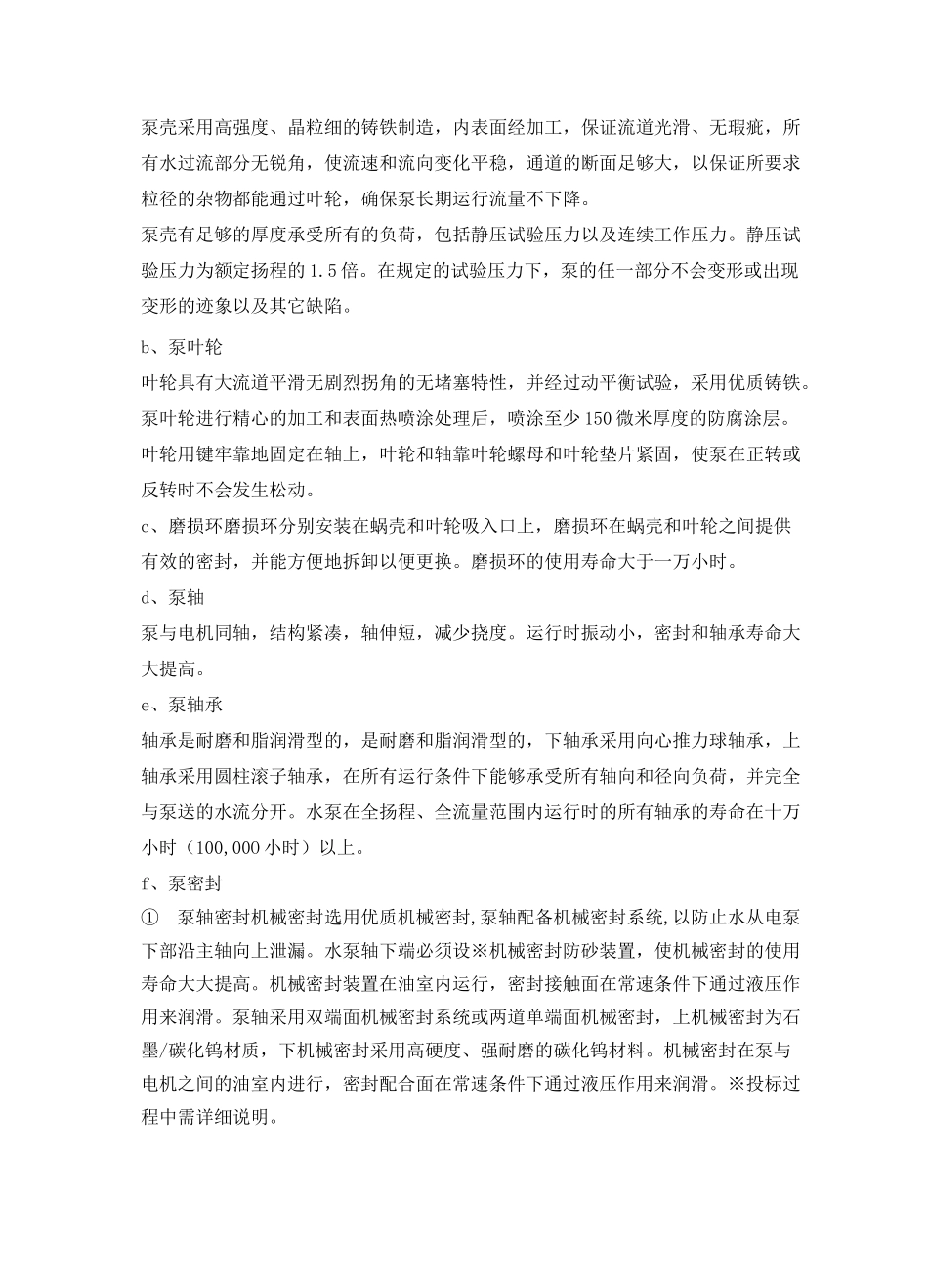

一种可搬运集成化污水收集输送一体化装置技术要求一种可搬运集成化污水收集输送一体化装置简称一体化预制泵站发明专利号：ZL201210097358.1一、工程概况一体化预制泵站包含一体化预制泵站的设备、指导安装、调试运行后期技术指导。一体化泵站厂区地面设计标高为m。进水总管管径为DN,进水管设计管内底标高为m；出水压力管管径为DN，设计管中心标高为m。一体化泵站设计规模为万m3/d，总变化系数为，泵站内共设台泵，用一备。水泵设计参数为m3/h，H=m，N=kw。二、一体化预制泵站总体要求1、※一体化预制泵站为交钥匙工程，泵站主体由井筒、潜水泵、粉碎格栅、提升链、管道、阀门、液位传感器、控制系统和排风系统等部件组成。水泵、泵站控制系统、粉碎型格栅须是同一个制造商生产，并提供运输、安装指导、调试和售后服务。所提供的产品必须符合中华人民共和国相关标准。2、※供货方应根据工程的具体情况进行二次设计，使一体化预制泵站满足招标人的整体运行要求。三、一体化预制泵站性能技术参数1、具体设计参数详见设计院设计图纸和工程概况2、使用条件：液体：城市污水，雨水、排水、废水和源水。液体温度低于40°C，液体PH介于6〜9之间。四、预制泵站设计、制造1、模块化湿井泵站：水泵采用自耦立式湿式安装，均集成在同一个井筒内，带内部维修平台和地面控制面板。要求操作及维护简单，在运输前进行预装和工厂测试，使现场安装时间最小化，提高系统可靠性。2、※预置式泵站须为整体在工厂制造完成（含泵体、水泵、电气设备、自动化控制设备），现场提供的条件只是开挖和提供380V电源。五、预制泵站构造1、顶板顶板材料由GRP制成。顶盖板内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。GRP材料外保护层加抗紫外线材料，防止长时间裸露在太阳光下面老化。2、泵站上盖采用不锈钢制成，带安全格栅、通风排气管和扶手。必须加气压弹簧，轻松打开。3、玻璃钢筒体※筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为集体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，其刚度经过CAE(利用ANSYSstaticstrueture模块对模型进行静力分析以及静强度校核)技术校核。筒体巴氏硬度达到40Ba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60Mpa。出厂前须进行100%防渗漏试验，确保无泄漏。4、吊耳外部一体化吊耳有利于安装，且采用不锈钢材质。5、配套水泵(1)采用立式潜水离心式排污泵，可提升自动藕合式安装，无堵塞叶轮型式。水泵与潜水电机直联成一个整体。每台潜水泵能在全浸没或潜水电机露出液面的条件下连续工作，同时能适应于连续运行、间歇运行和长期停止状态后恢复运行。潜水离心式排污泵能自由地通过固体颗粒，以及长纤维类物质。整个旋转零、部件在生产过程中进行严格的动平衡检验，精度达到IS01940G6.3级的要求。(2)泵是立式、单级及闭式流道式叶轮型潜水泵，并与电机直接联结成一体构成整泵，潜水污水泵能够输送原生和未经过滤的污水，潜水式污泥泵能够输送城市污水处理中含固率在3-8%之间的各级沉淀污泥及浓缩污泥。潜水泵能自动稳固地与泵的排水连接座耦合连接，并且水泵能在导向索/导杆引导下从泵站顶部自由滑动至水泵排水连接座，无需工人下至泵站底部进行检查和安装。(3)潜水排污泵机组在无需看护的情况下，首次无故障运行在8000小时以上,整机使用寿命长达20年以上。a、泵壳（体）泵壳采用高强度、晶粒细的铸铁制造，内表面经加工，保证流道光滑、无瑕疵，所有水过流部分无锐角，使流速和流向变化平稳，通道的断面足够大，以保证所要求粒径的杂物都能通过叶轮，确保泵长期运行流量不下降。泵壳有足够的厚度承受所有的负荷，包括静压试验压力以及连续工作压力。静压试验压力为额定扬程的1.5倍。在规定的试验压力下，泵的任一部分不会变形或出现变形的迹象以及其它缺陷。b、泵叶轮叶轮具有大流道平滑无剧烈拐角的无堵塞特性，并经过动平衡试验，采用优质铸铁。泵叶轮进行精心的加工和表面热喷涂处理后，喷涂至少150微米厚度的防腐涂层。叶轮...
