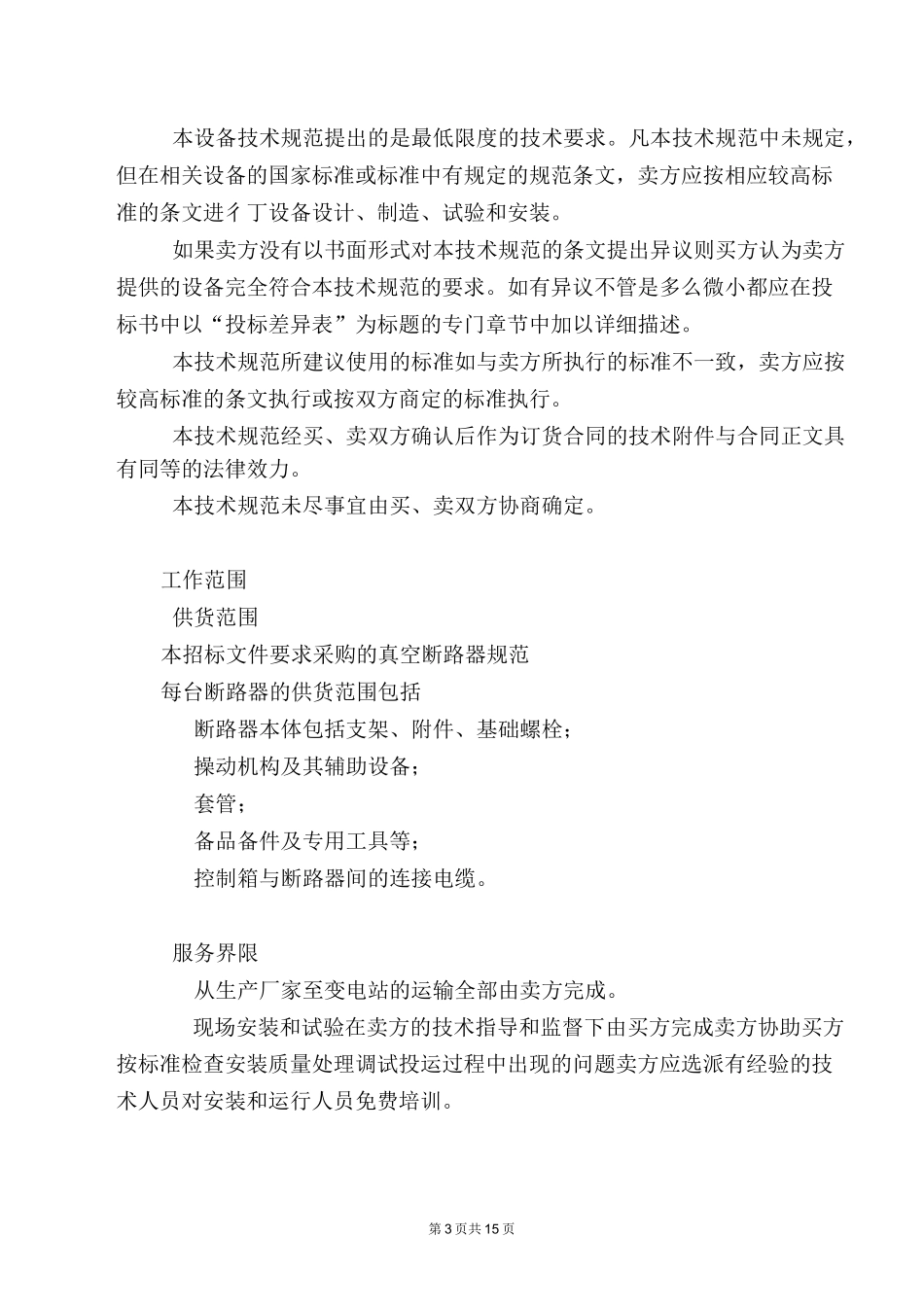

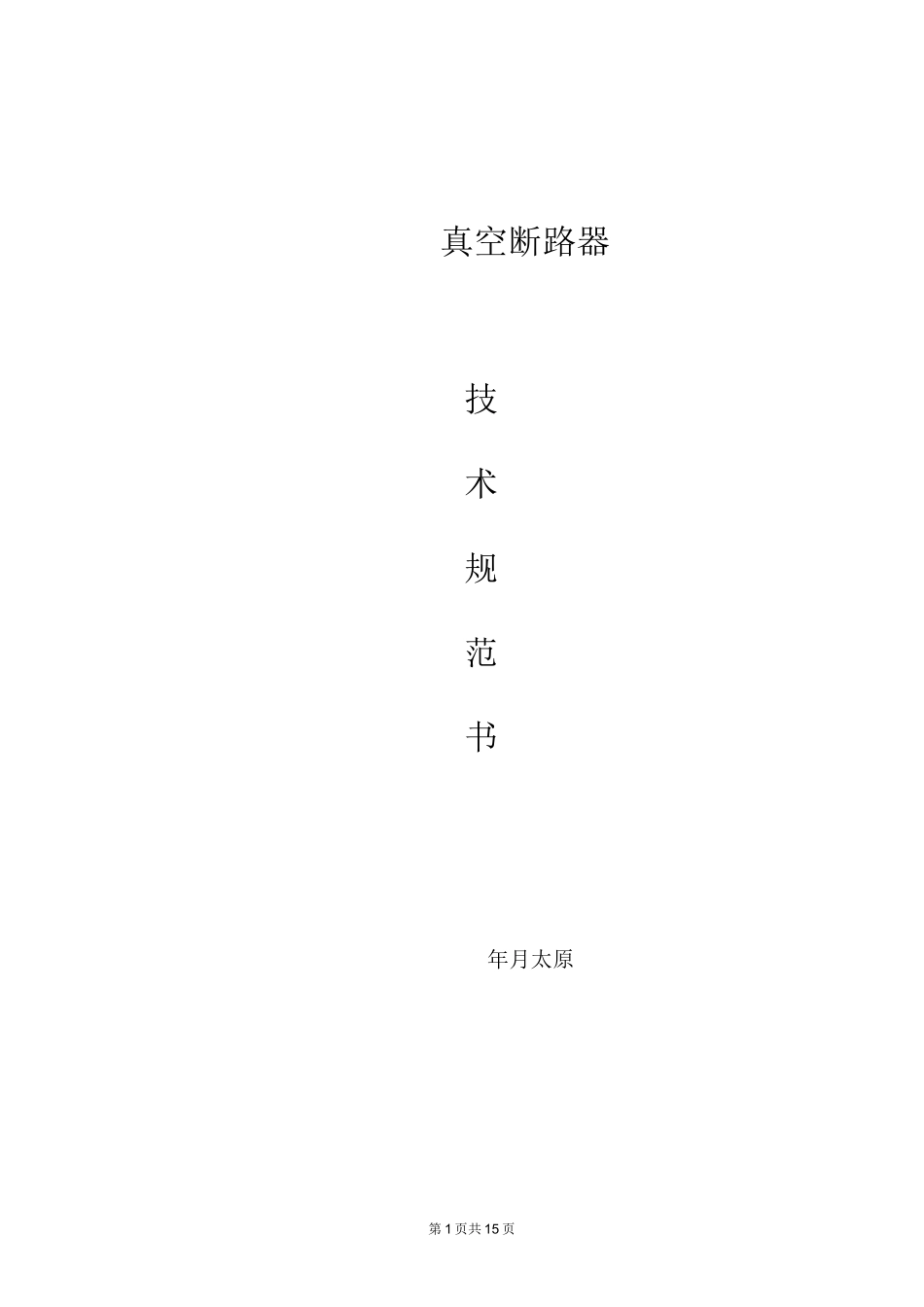

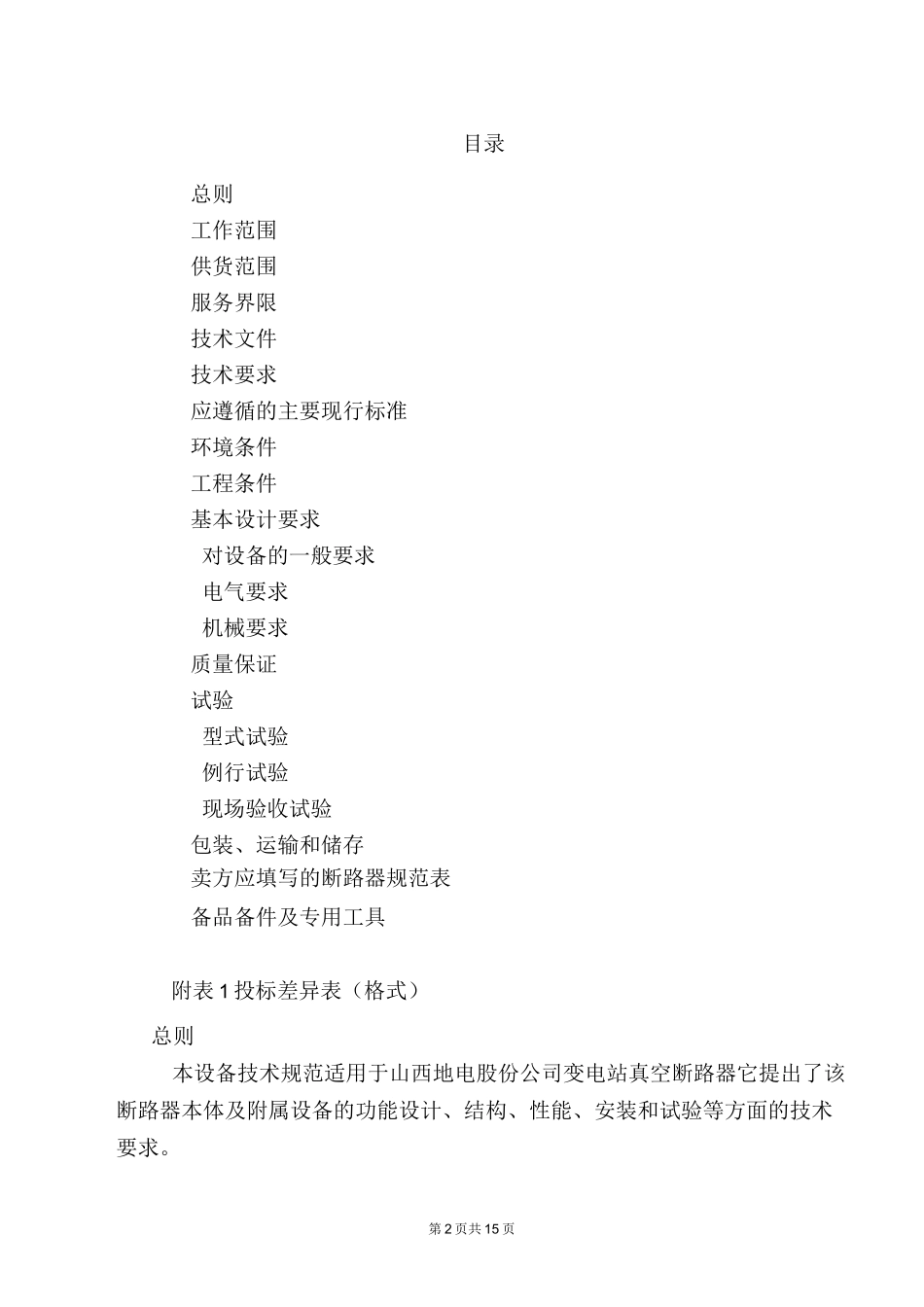

第1页共15页真空断路器技术规范书年月太原第2页共15页目录总则工作范围供货范围服务界限技术文件技术要求应遵循的主要现行标准环境条件工程条件基本设计要求对设备的一般要求电气要求机械要求质量保证试验型式试验例行试验现场验收试验包装、运输和储存卖方应填写的断路器规范表备品备件及专用工具附表1投标差异表（格式）总则本设备技术规范适用于山西地电股份公司变电站真空断路器它提出了该断路器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。第3页共15页本设备技术规范提出的是最低限度的技术要求。凡本技术规范中未规定，但在相关设备的国家标准或标准中有规定的规范条文，卖方应按相应较高标准的条文进彳丁设备设计、制造、试验和安装。如果卖方没有以书面形式对本技术规范的条文提出异议则买方认为卖方提供的设备完全符合本技术规范的要求。如有异议不管是多么微小都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。本技术规范所建议使用的标准如与卖方所执行的标准不一致，卖方应按较高标准的条文执行或按双方商定的标准执行。本技术规范经买、卖双方确认后作为订货合同的技术附件与合同正文具有同等的法律效力。本技术规范未尽事宜由买、卖双方协商确定。工作范围供货范围本招标文件要求采购的真空断路器规范每台断路器的供货范围包括断路器本体包括支架、附件、基础螺栓；操动机构及其辅助设备；套管；备品备件及专用工具等；控制箱与断路器间的连接电缆。服务界限从生产厂家至变电站的运输全部由卖方完成。现场安装和试验在卖方的技术指导和监督下由买方完成卖方协助买方按标准检查安装质量处理调试投运过程中出现的问题卖方应选派有经验的技术人员对安装和运行人员免费培训。第4页共15页技术文件卖方在订货前应向买方提供一般性资料如鉴定证书、典型说明书、总装图和主要技术参数等。在合同签订天内卖方向买方提供下列图纸资料及拷贝磁盘份（）。组装图应表示设备总的装配情况包括外型尺寸、设备的重心位置与总质量、受风面积、运输尺寸和质量，控制柜位置，电缆入口位置，端子尺寸及其它附件；基础图：应标明设备和其控制柜的尺寸、基础螺栓的位置和尺寸、设备的静态负荷及操作时的动态负荷等电气原理图：应包括设备控制柜及操动机构的内部接线和远方操作用的控制、信号、照明等交流及直流回路额定铭牌图：应包括主要额定数据等控制柜与断路器相互连接图：应包括控制柜内全部端子情况，并标明电缆的识别编号及柜内设备的大致位置；控制柜装配图；设备的绝缘气体及压缩空气管路图：应包括管路的尺寸、布置和压力。提供累计开断电流与开断容量的关系曲线设备供货时提供下列资料设备的开箱资料除了条所述图纸资料外还应包括安装、运行、维护、修理说明书部件清单工厂试验报告产品合格证等。技术要求应遵循的主要现行标准:《额定电压》《高压输变电设备的绝缘配合》《电工术语高压开关设备》《交流高压断路器的合成试验》《交流系统用高压绝缘子人工污秽试验方法固定层法》第5页共15页《局部放电测量》《高压开关设备的共用订货技术条件》《交流高压断路器参数选用导则》《咼压开关设备和控制设备标准的共同技术要求》以及其它相关标准。以上标准如有新版本，按最新版本执彳丁。环境条件周围空气温度最高平均温度°C最低平均温度°C最大日温差C日照强度风速海拔高度w最大风速环境相对湿度在C时日平均值：月平均值：地震烈度：度水平加速度：垂直加速度：污秽等级：级覆冰厚度：风速不大于时工程条件系统概况系统额定电压：系统最咼电压：第6页共15页系统额定频率：系统中性点接地方式：非直接接地系统安装地点：室外设备布置尺寸：相间距（中心线计算）：相间带电体最小间距：基本设计要求耐震能力水平分量垂直分量本设备应能承受用三周正弦波的水平加速度和垂直加速度同时施加于支持结构最低部分时在共振条件下所发生的动态地震应力并且安全系数应大于。泄漏比距泄漏比距不小于级按计设计寿命全部设备必须是全新的、持久耐用的。即使在本标书中没有明显地提出也应满足作为一个完整产品一般所能满足的全部要求。卖方应保证设备能耐...
