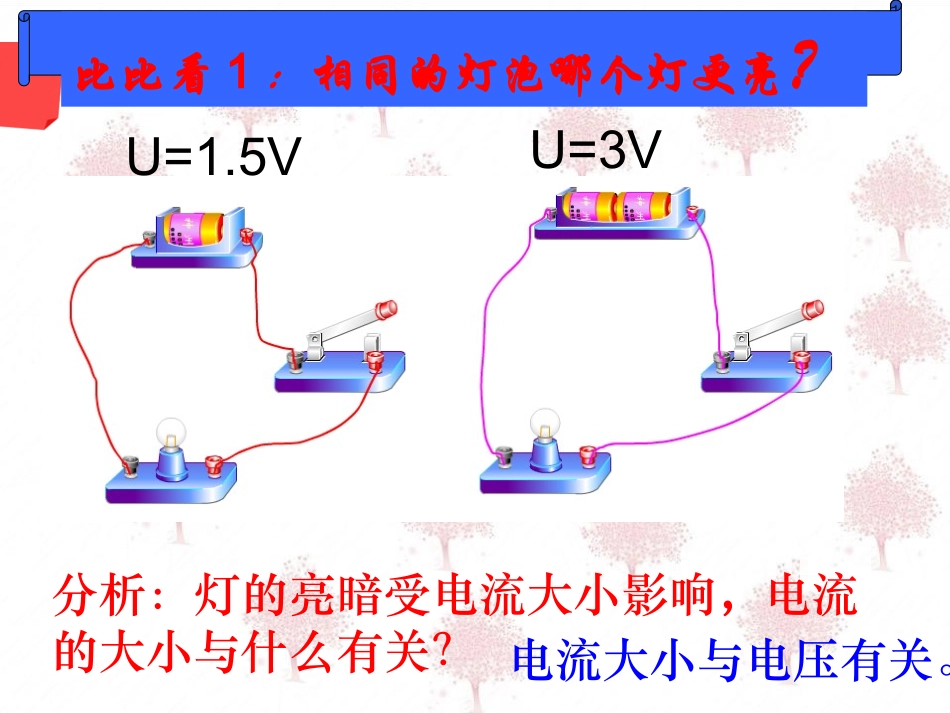

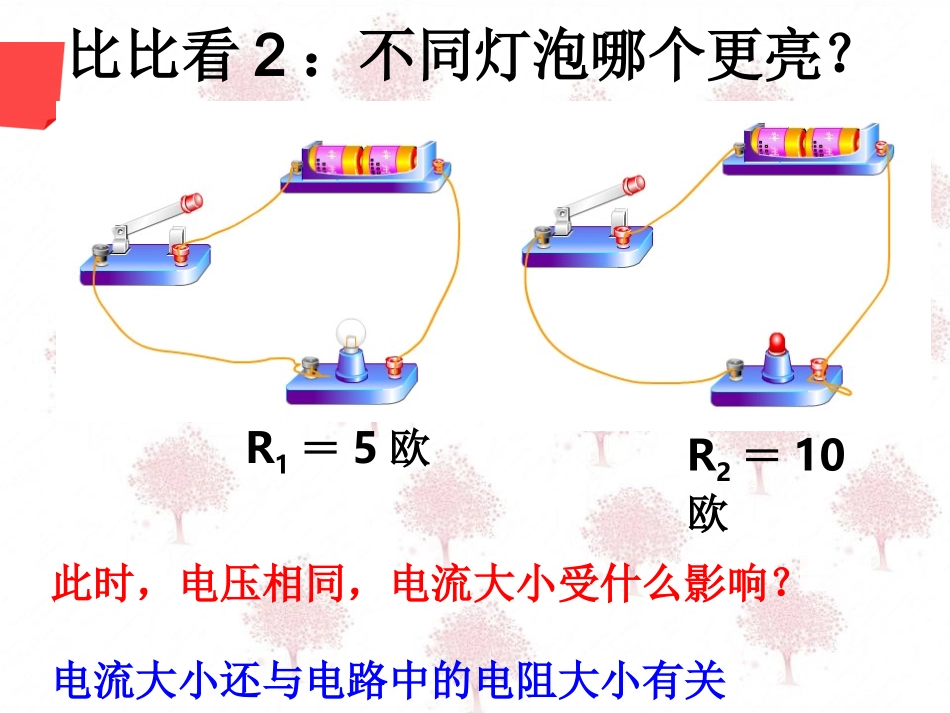

第五章欧姆定律郑志华比比看1：相同的灯泡哪个灯更亮？U=1.5VU=3V分析：灯的亮暗受电流大小影响，电流的大小与什么有关？电流大小与电压有关。比比看2：不同灯泡哪个更亮？R2＝10欧R1＝5欧此时，电压相同，电流大小受什么影响？电流大小还与电路中的电阻大小有关电流的大小与电压、电阻有什么关系？想一想想一想【提出问题】：通过某段导体的电流跟其两端电压及其电阻之间存在怎样的关系？【制定计划和设计实验】由于我们要探究电流和电压、电阻之间的关系，这属于研究一个物理量和多个变量的关系，应当采用______________。研究电流与电压的关系，要保持电阻不变，改变导体两端电压，观察电流大小，再分析数据，找出规律。研究电流与电阻的关系，要保持电阻两端电压不变，改变导体电阻，观察电流大小中，然后分析数据，找出规律。“控制变量法”设计电路图AVRR’S一、研究电流和电压的关系即保持电阻不变，改变电压，研究电流和电压的关系1、按电路图接好实物2、保持电阻R=10Ω不变，调节滑动变阻器使电阻两端的电压分别为1V、2V、3V，读出此时相应的电流值，并将数据记入设计好的表格中；4、开关闭开前，滑动变阻器的滑片应移到哪里？滑动变阻器的作用是什么？5、实验结论：滑片应移到最右端保护作用、改变定值电阻两端电压做多次实验的作用电阻不变时，通过导体的电流与导体两端的电压成正比特别提醒：决不能说成“电压与电流成正比”二、研究电流和电阻的关系即保持电压不变，改变电阻，研究电流和电阻的关系1、按电路图接好实物2、电阻分别换用为R=5Ω、10Ω、15Ω，调节滑动变阻器使电阻两端的电压保持U=1.5V不变，读出此时相应的电流值，并将记入设计好的表格中；3、分析数据，得出结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比关系特别提醒：决不能说成“电阻与电流成反比”欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比关系，跟这段导体的电阻成反比关系。2.公式：IRU＝R（Ω）单位：I（A）U（V）RUI注意：定律中的电流、电压、电阻是对同一段导体或电路而言的。3、物理意义：1）、对某一确定导体（电阻一定），加在它两端的电压增大几倍，导体中的电流也增大几倍；2）、加在导体两端的电压一定时，当导体的电阻增大几倍，其电流则减小到原来的几分之一。3）、适用范围：适用于从电源正极到负极的整个电路或某一段电路，并且是纯电阻电路。这节课我们学到了哪些知这节课我们学到了哪些知识？有什么收获？识？有什么收获？想一想想一想1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。请运用欧姆定律，结合串并联电路中的电流、电压的特点，试分析串并联电路中用电器的总电阻R总与各用电器的电阻R1、R2……Rn之间的关系。课后思考课后思考
