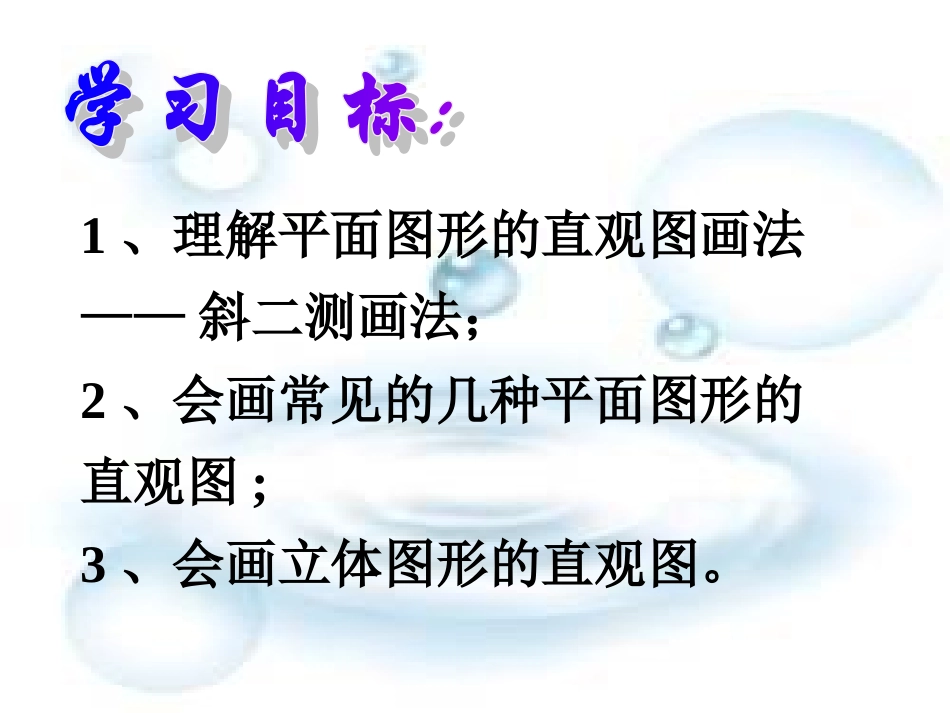

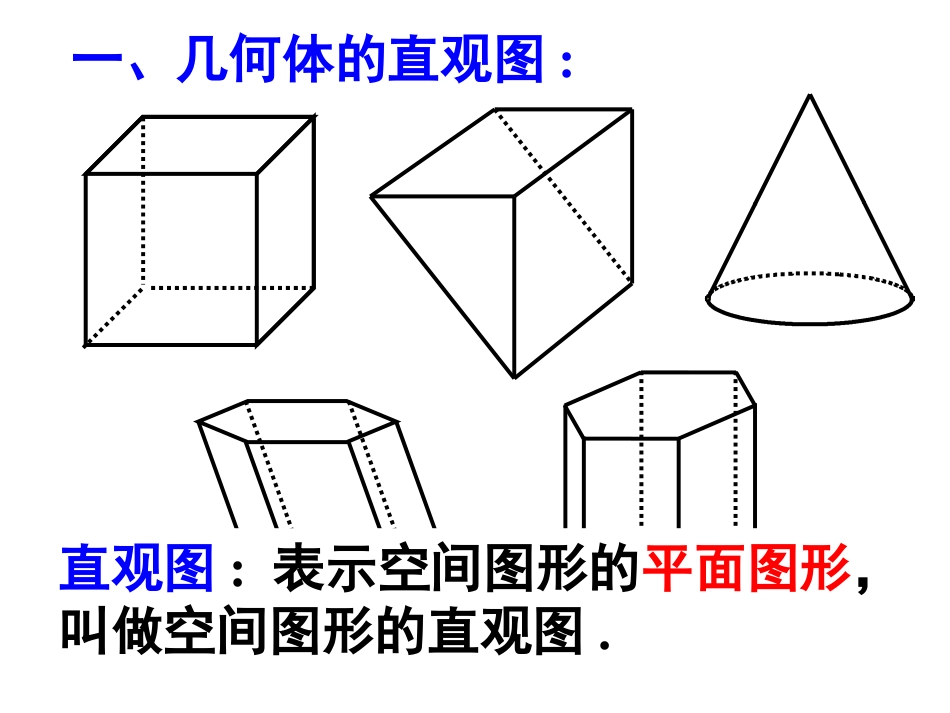

1、理解平面图形的直观图画法——斜二测画法；2、会画常见的几种平面图形的直观图;3、会画立体图形的直观图。一、几何体的直观图:直观图:表示空间图形的平面图形，叫做空间图形的直观图.思考画一个正方形的直观图。怎样才能画好物体的直观图呢？斜二测画法①在直角坐标系中画出正方形；x..........yo②建立∠x’o’y’=45°的坐标系③平行于x、y轴的线段在斜二测坐标系中仍平行于x’、y’轴，但横向长度不变，纵向长度减半.....x’.....y’o’x..........yo常用的一些空间图形的平面画法例1:画水平放置的正六边形的直观图.二、平面图形的直观图的画法：四个步骤：取轴、画轴、平行性、长度.A0BCyxEDFMNA1D1N1M1B1C1F1E101y1x1斜二测画法的基本步骤：（1）建坐标系，定水平面；（3）水平线段等长，纵坐标线段减半.（2）与坐标轴平行的线段保持平行；/z三、怎样画立体图形的直观图？例2:画棱长为2cm的正方体的直观图./y/xoABCD/A/D/C/BABC/A/D/C/BD/z三、怎样画立体图形的直观图？/y/xoABCD/A/D/C/BABC/A/D/C/BD（1）建坐标系，定水平面；（3）水平线段与竖线段等长，纵坐标线段减半.（2）与坐标轴平行的线段保持平行；练习1：下列说法是否正确？(1)水平放置的正方形的直观图可能是梯形.(2)两条相交直线的直观图可能平行.(3)互相垂直的两条直线的直观图仍然互相垂直.(×)(4)等腰三角形的水平放置的直观图仍是等腰三角形.(5)水平放置的正三角形的直观图是一个底边长不变，高为原三角形高的一半的三角形.(×)(×)(×)(×)()A.B.C.D.练习2：如图，直观图所示的平面图形是任意三角形锐角三角形直角三角形钝角三角形oxyCBAC45°3()A.B.C.D.练习：如图，直观图所示的平面图形是任意四边形直角梯形任意梯形等腰梯形oxyDCBAB练习4:已知一四边形ABCD的水平放置的直观图是一个边长为2的正方形，请画出这个图形的真实图形。练习5：如图为水平放置的正方形ABCO，它在直角坐标系xOy中点B(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B’到x’轴的距离为()22练习6：如图ΔA/B/C/是水平放置的ΔABC的直观图，则在ΔABC的三边及中线AD中，最长的线段是()AC练习7：右图是ΔABC利用斜二测画法得到的水平放置的直观图ΔA’B’C’，其中A’B’y∥’轴，B’C’x∥’轴，若ΔA’B’C’的面积是3，则ΔABC的面积是()26【总一总★成竹在胸】1.平面图形的斜二测画法的关键与步骤；2.简单几何体的斜二测画法；3.简单组合体的斜二测画法；4.注意的几点.
