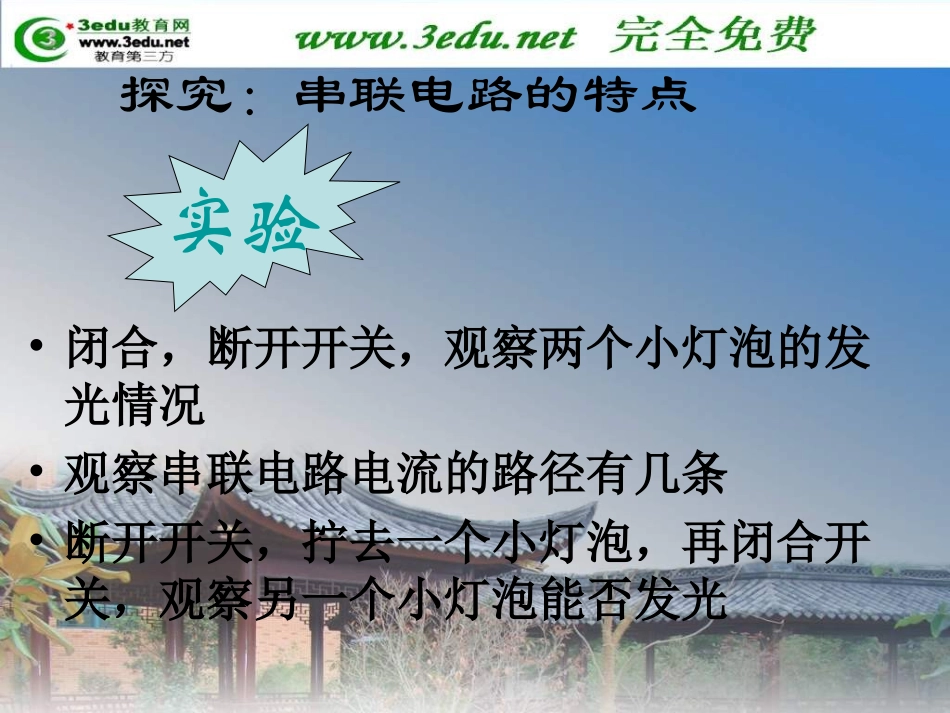

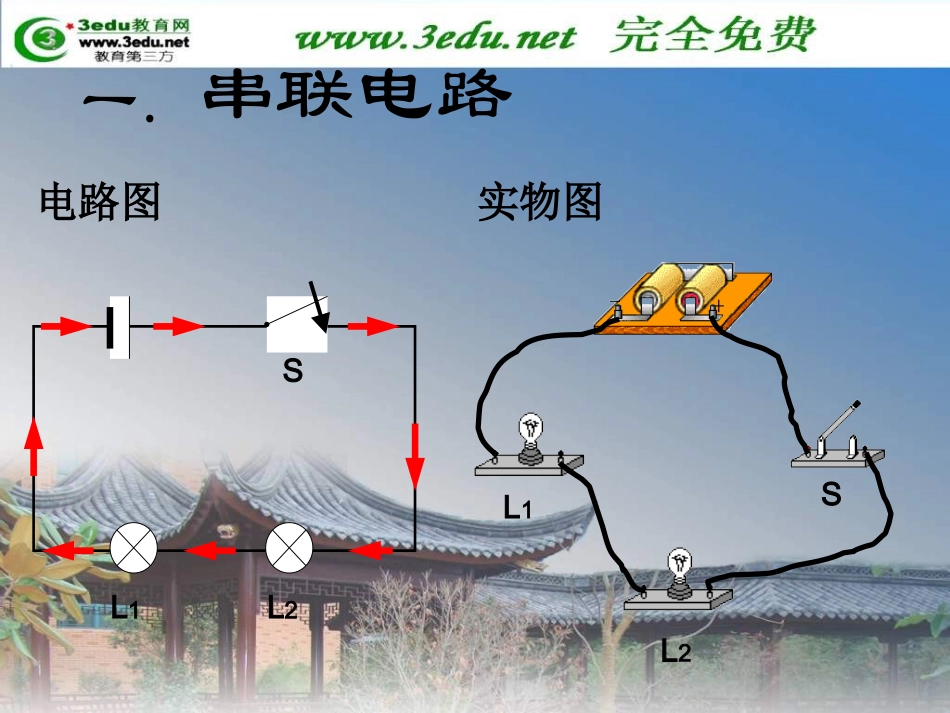

第三节串联和并联一．串联电路电路图实物图L1L2SL1L2S探究：串联电路的特点•闭合，断开开关，观察两个小灯泡的发光情况•观察串联电路电流的路径有几条•断开开关，拧去一个小灯泡，再闭合开关，观察另一个小灯泡能否发光实验结论：•电流特点：只有一条路径。•工作特点：各用电器工作有关联，任意一个用电器不工作，其他用电器均停止工作。二．并联电路电路图实物图L1L2SL1L２S探究：并联电路的特点•闭合，断开开关，观察两个小灯泡的发光情况•观察并联电路电流的路径有几条•断开开关，拧去一个小灯泡，再闭合开关，观察另一个小灯泡能否发光实验结论：•电流特点：可有多条路径。•工作特点：各用电器工作无关联，任意一个用电器不工作，其他用电器仍然可以照常工作。家里的各个用电器三．实例分析路灯思考题：在串联电路中，改变开关的位置，开关的控制作用是否改变？不改变，仍然可以同时控制所有的用电器！
