第五章 用变分法解平面问题03-12VIP免费

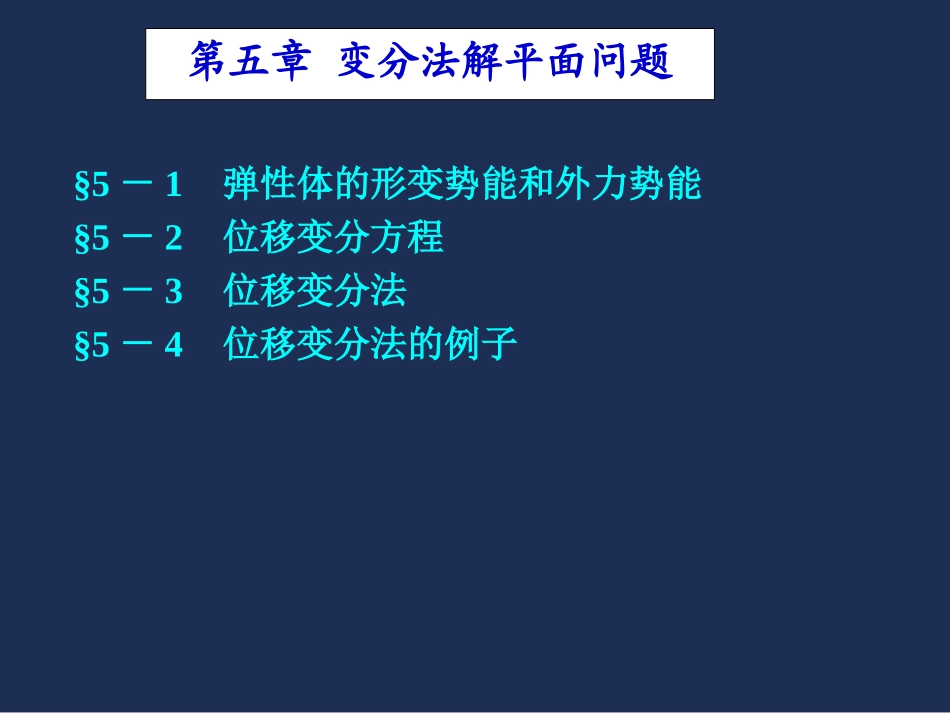

第五章 用变分法解平面问题03-12_第1页
1/21

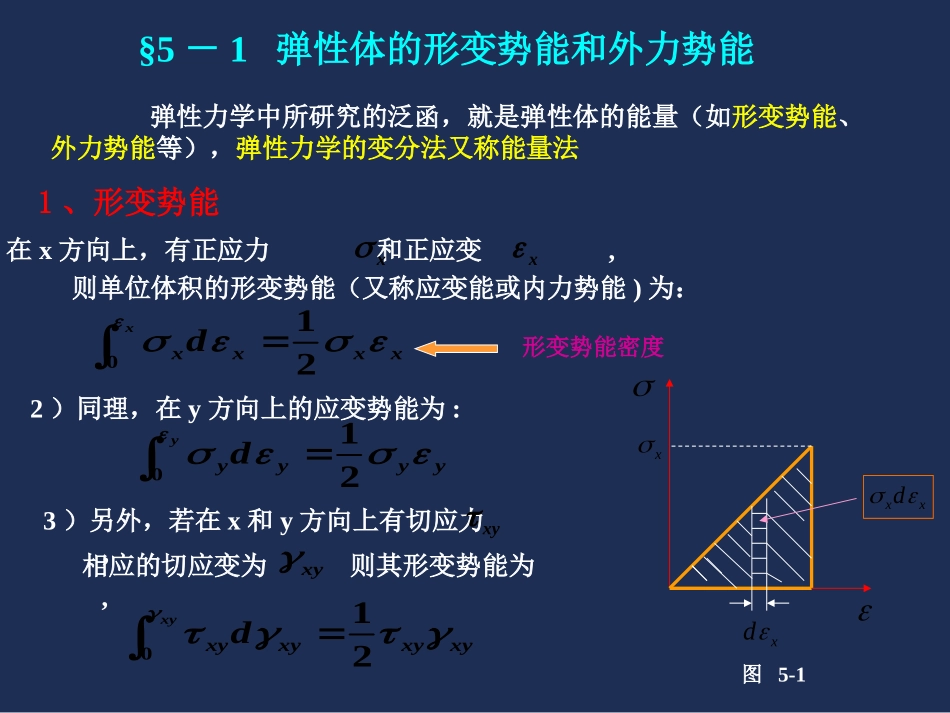

第五章 用变分法解平面问题03-12_第2页
2/21

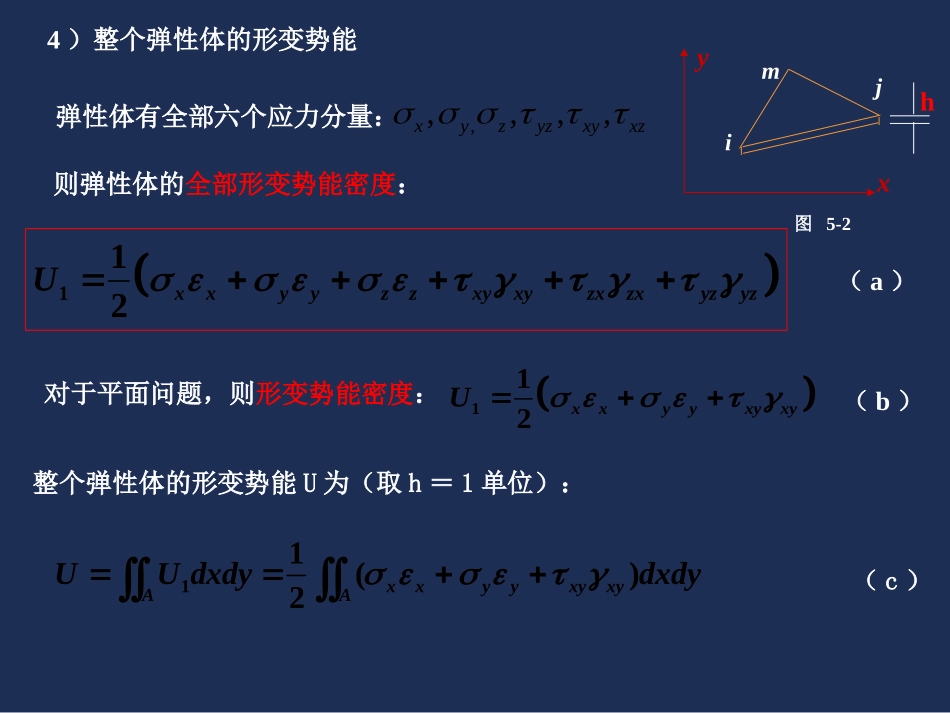

第五章 用变分法解平面问题03-12_第3页
3/21
第五章变分法解平面问题§5-1弹性体的形变势能和外力势能§5-2位移变分方程§5-3位移变分法§5-4位移变分法的例子1)在x方向上,有正应力和正应变,则单位体积的形变势能(又称应变能或内力势能)为:xxdxxd图5-1012xxxxxd3)另外,若在x和y方向上有切应力,xy相应的切应变为,xy则其形变势能为§5-1弹性体的形变势能和外力势能弹性力学中所研究的泛函,就是弹性体的能量(如形变势能、外力势能等),弹性力学的变分法又称能量法形变势能密度1、形变势能2)同理,在y方向上的应变势能为:xx012yyyyyd012xyxyxyxyxyd弹性体有全部六个应力分量:,,,,,xyzyzxyxz则弹性体的全部形变势能密度:112xxyyzzxyxyzxzxyzyzU(a)对于平面问题,则形变势能密度:112xxyyxyxyU(b)整个弹性体的形变势能U为(取h=1单位):11()2xxyyxyxyAAUUdxdydxdy(c)ijmxyh图5-24)整个弹性体的形变势能2.1用应变分量表示形变势能22(),(),112(1)xxyyyxxyxyEEE。平面应力问题的物理方程:(d)代入(b)式,得:22121212xyxyxyEU2()(e)111,,xyxyxyxyUUU结论:弹性体每单位体积中的形变势能对于任一形变分量的改变率,就等于相应的应力分量2、形变势能的表示形式2.2用位移分量表示形变势能由几何方程代入(e)式,即得:2221212,221EuvuvvuUxyxyxy(f)2222122(1)2AEuvuvuvUdxdyxyxyxy注:叠加原理不适合于形变势能1212()()UuuUuUu平面应变问题时,将上述各式中的和作如下替换,211EEE外力功:外力(体力和面力)在实际位移上所做的功弹性体受体力和面力作用,平面区域A内的体力分量为、,s边界上的面力分量为、xyff,则xyxyAsWfufvdxdyfufvds(5-17)外力势能为:xyxysVWfufvdxdyfufvds(5-18)3、外力势能xyff§5-2位移变分方程虚位移或者位移变分,uv假想位移分量v、u发生了位移边界条件所容许的微小改变实际位移状态虚位移状态vvvABvvdxdv图5-8x实际位移分量:u,v虚位移状态:'',uuuvvv1、虚位移2、微分和变分的异同1)运算对象不同在微分运算中,自变量一般是坐标等变量,因变量是函数例如:,由坐标的微分dx引起函数的微分是()vvx在变分运算中,自变量是函数,因变量是泛函。例如,形变势能U是位移函数v的函数,由于位移的变分v引起形变势能的变分是UUvv2)运算方法是相同因为微分和变分都是微量vdvdxx3、外力势能和形变势能的变分由于位移的变分,uv,引起外力功的变分(即外力虚功)和w外力势能的变分V()(),()()xyxyAsxyxyAsWfufvdxdyfufvdsVfufvdxdyfufvds。(5-19)(5-20)(注:外力作为恒力计算)引起形变势能的变分:)xxyyxyxyAUdxdy((注:应力分量作为恒力计算)4、位移变分方程1)在实际平衡状态发生位移的变分时,所引起的形变势能的变分,等于外力功的变分。()()xyxyAsUfufvdxdyfufvds(5-22)3)虚功方程将U用式(5-21),表示,再代入位移变分方程(5-22),得到()())xyxyAsxxyyxyxyAfufvdxdyfufvdsdxdy(外力在虚位移上所做的虚功等于应力在虚应变上所做的虚功(条件:弹性体变形前处于平衡状态)(5-24)内力虚功=外力虚功2)极小势能原理在给定的外力作用之下,在满足位移边界条件的所有各组位移状态中,实际存在的一组位移应使总势能成为极值...
