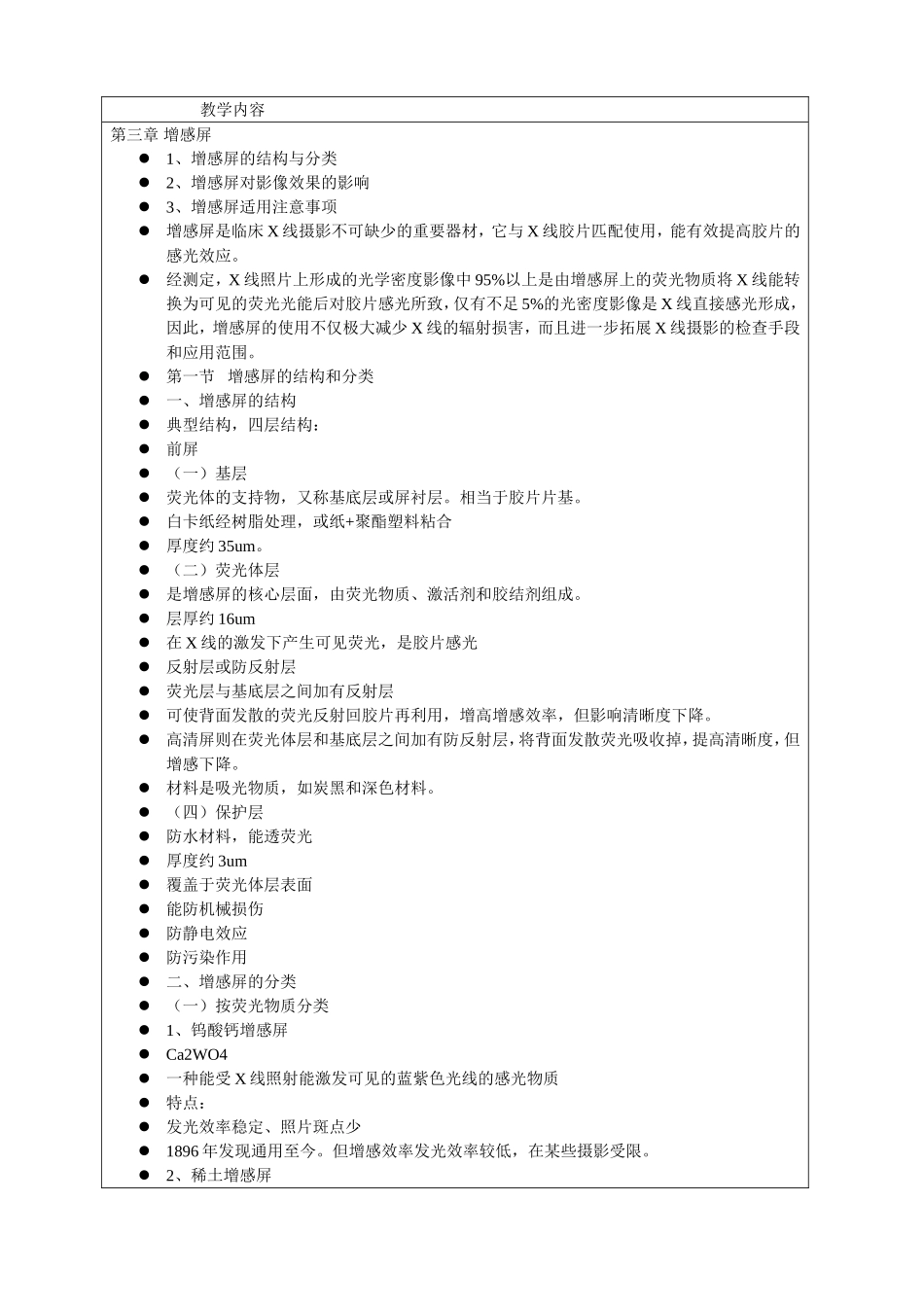

教学内容第三章增感屏1、增感屏的结构与分类2、增感屏对影像效果的影响3、增感屏适用注意事项增感屏是临床X线摄影不可缺少的重要器材，它与X线胶片匹配使用，能有效提高胶片的感光效应。经测定，X线照片上形成的光学密度影像中95%以上是由增感屏上的荧光物质将X线能转换为可见的荧光光能后对胶片感光所致，仅有不足5%的光密度影像是X线直接感光形成，因此，增感屏的使用不仅极大减少X线的辐射损害，而且进一步拓展X线摄影的检查手段和应用范围。第一节增感屏的结构和分类一、增感屏的结构典型结构，四层结构：前屏（一）基层荧光体的支持物，又称基底层或屏衬层。相当于胶片片基。白卡纸经树脂处理，或纸+聚酯塑料粘合厚度约35um。（二）荧光体层是增感屏的核心层面，由荧光物质、激活剂和胶结剂组成。层厚约16um在X线的激发下产生可见荧光，是胶片感光反射层或防反射层荧光层与基底层之间加有反射层可使背面发散的荧光反射回胶片再利用，增高增感效率，但影响清晰度下降。高清屏则在荧光体层和基底层之间加有防反射层，将背面发散荧光吸收掉，提高清晰度，但增感下降。材料是吸光物质，如炭黑和深色材料。（四）保护层防水材料，能透荧光厚度约3um覆盖于荧光体层表面能防机械损伤防静电效应防污染作用二、增感屏的分类（一）按荧光物质分类1、钨酸钙增感屏Ca2WO4一种能受X线照射能激发可见的蓝紫色光线的感光物质特点：发光效率稳定、照片斑点少1896年发现通用至今。但增感效率发光效率较低，在某些摄影受限。2、稀土增感屏1972年应用特点：对X线吸收率高、发光效率高、增感作用强能降低X线的辐射剂量，但同时增加X线照片斑点。钇系和镧系15中元素总称---稀土元素稀土增感屏用稀土化合物加上激活剂涂布而成按发出的荧光光谱不同分A、发光光谱在蓝紫色光区的蓝系屏需与蓝敏片匹配使用B、发光光谱在黄绿色光区的绿系屏需与绿敏片匹配使用（二）、按增感效率分1、低速增感屏荧光颗粒小，涂布薄增感效率低，荧光扩散小影像清晰度高又叫高清晰度屏2、中速增感屏颗粒和涂布适中，有足够增感效率，又有良好的清晰度通用型，广泛应用标准屏一般用中速钨酸钙屏3、高速增感屏荧光颗粒大，涂布厚增感率高，荧光扩散严重，照片斑点增加影响清晰度下降多用于体积厚，密度高的肢体摄影。（三）、按位置前后分类1、前屏黏贴在暗盒前面内侧的屏荧光体层朝向胶片接受X线剂量比后屏略多涂布比较薄，利于较多X线到达胶片，保持胶片双面感光量近似相等使照片两侧影像密度趋于一致2、后屏黏贴在暗盒背面内侧的屏荧光体层与前屏相对，厚度较厚约为前屏的1.5-3倍。荧光量较多，成清晰度较差后屏在背面衬一层铅箔，吸收散射线，提高清晰度入射光为100%,前屏吸收能量30%后屏吸收能量18%其余为不易吸收的硬射线而透过增感屏因此：增感屏前后屏使用时不能颠倒！！（四）、按用途分类1、乳腺屏是与单面药膜乳腺胶片匹配使用的软组织摄影专用屏。荧光颗粒细小涂布薄要求达到较高的分辨率和清晰度显示X线吸收差异小的组织之间的影像层次2、牙科屏是口腔片内配有一次性使用的单面增感屏结构特点是荧光颗粒小和涂布薄。3、高千伏屏适用于管电压为120KV以上的高千伏摄影高千伏散射线较多，在该屏背面衬有一层薄的铅合金箔作用是吸收散射线，提高影像质量。4、连续摄影屏是与快速换片机配合使用的专用屏具有增感效率高表面耐磨防静电效果好余辉时间短适应短时间内连续摄影的需要布置作业：教学内容第二节增感屏的性能与测试一、增感屏性能（一）、增感率（增感因素）增感率：曝光条件不变，在标准冲洗条件下的X线照片上产生相同密度值1。0时，无屏的曝光时间与有屏的曝光时间之比。f=t1/t2t1无屏曝光时间t2有屏曝光时间例子：无屏曝光时间取得1.0密度值，时间4s,有屏曝光时间取得1.0密度值，时间是0.1s，则该增感屏的增感率是4//0.1=40。实际用增感比中速屏f...
