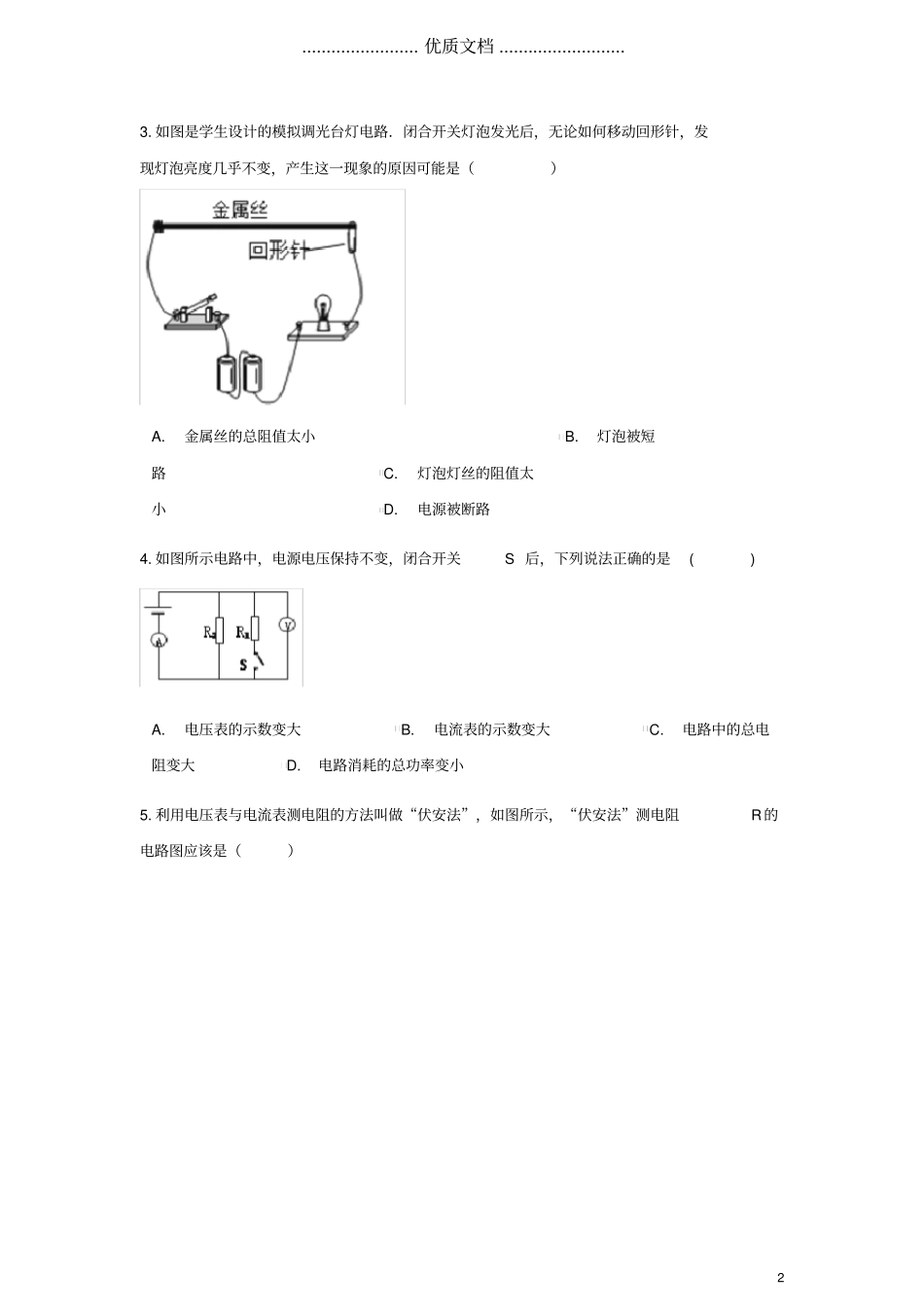

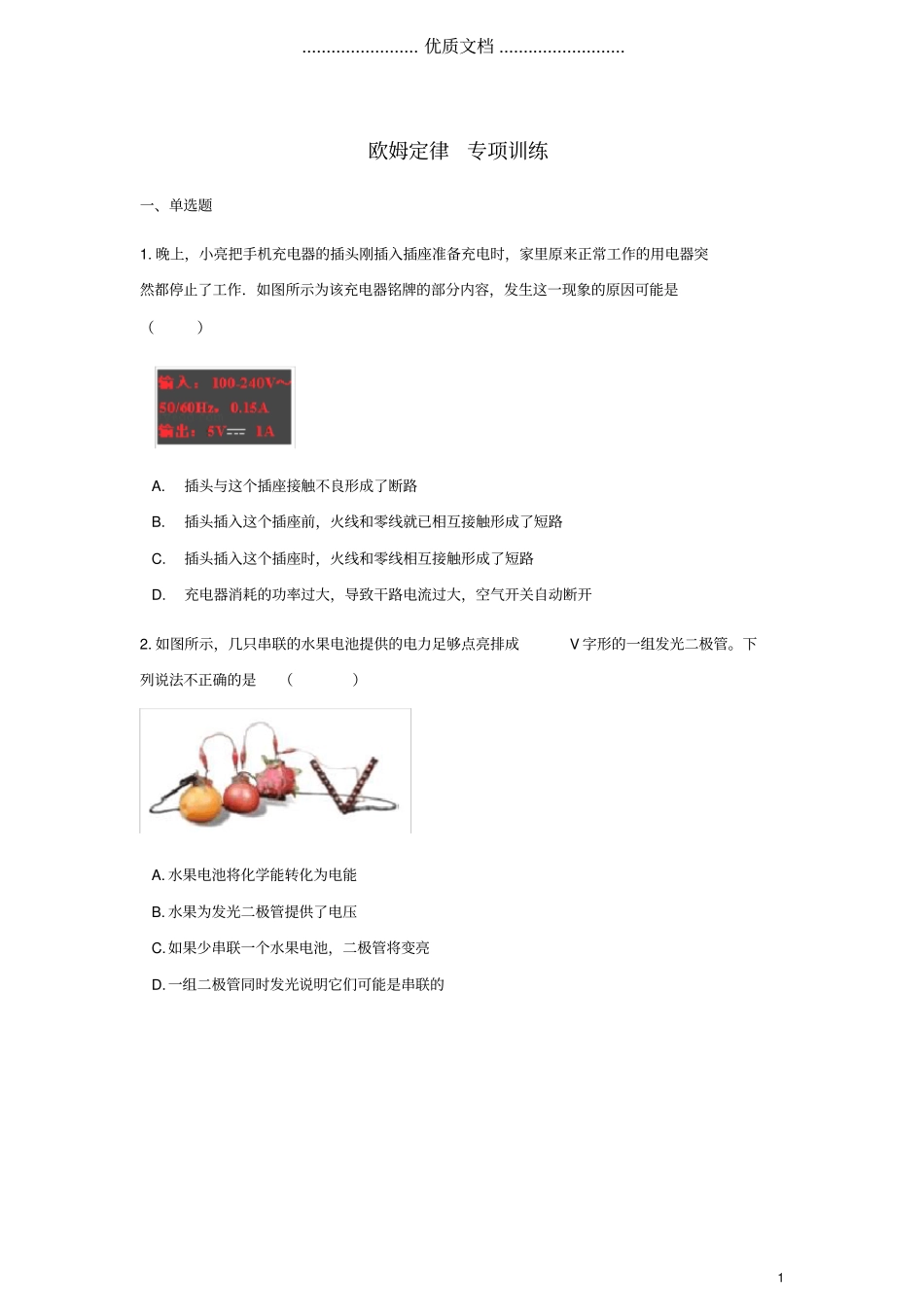

........................优质文档..........................1欧姆定律专项训练一、单选题1.晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作．如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是（）A.插头与这个插座接触不良形成了断路B.插头插入这个插座前，火线和零线就已相互接触形成了短路C.插头插入这个插座时，火线和零线相互接触形成了短路D.充电器消耗的功率过大，导致干路电流过大，空气开关自动断开2.如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法不正确的是（）A.水果电池将化学能转化为电能B.水果为发光二极管提供了电压C.如果少串联一个水果电池，二极管将变亮D.一组二极管同时发光说明它们可能是串联的........................优质文档..........................23.如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A.金属丝的总阻值太小B.灯泡被短路C.灯泡灯丝的阻值太小D.电源被断路4.如图所示电路中，电源电压保持不变，闭合开关S后，下列说法正确的是()A.电压表的示数变大B.电流表的示数变大C.电路中的总电阻变大D.电路消耗的总功率变小5.利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（）........................优质文档..........................3A.B.C.D.6.下列各物理量中，不能决定导体电阻大小的是（）A.长度B.横截面积C.体积D.温度7.如图中压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．下列电路中不符合要求的是（）........................优质文档..........................4A.B.C.D.8.如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A.L1断路B.L2断路C.L1短路D.L2短路........................优质文档..........................59.如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A.R1的阻值是20ΩB.当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC.电源电压是16VD.该电路的最大电功率为7.2W二、多选题10.用测电笔辨别火线与零线时，在图中正确的握笔方法是（）A.B.C.D.11.如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻R为气敏电阻（其阻值随天然气浓度的增大而减小），则（）........................优质文档..........................6A.天然气浓度增大，电压表示数变大B.天然气浓度减小，电流表示数变大C.天然气浓度增大，电路消耗的总电功率变小D.天然气浓度减小，电压表与电流表示数的比值不变12.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（）A.B导体的电阻为10ΩB.A导体的电阻大于B导体的电阻C.A导体两端电压为3V时，通过A导体的电流为0.6AD.B导体两端电压为0V时，B导体的电阻也为0Ω三、填空题13.电压表的表盘及指针如图所示，电压表的示数为________V；若接“0～3V”的量程，表盘上每一小格代表________V．用电压表测量一节新干电池的电压，电压表的示数为________V．14.当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为________Ω；当两端电压为6V时，通过它的电流是________A；当两端不加电压时，它的阻值是________Ω.15.我国家庭电路中，电灯正常工作的电压为________伏，电灯与电灯之间是________连接的（选填“串联”或“并联”）。电灯所消耗的电能是远方的发电站通过________输电线输送至用电区的（选填“高压”或“低压”）。........................优质文档..........................716.小潘同学在某实验中得到了如表所示的数据，由此可归纳出通过导体的电流与其两端电压的关系是：________（表达式）。电压U/V1.01.21.52...
